Метеостанции автоматические WXT520, 40333-14

Назначение

Метеостанции автоматические WXT520 (далее - метеостанции WXT520) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков.

Описание

Принцип действия метеостанций WXT520 основан на измерении первичными измерительными преобразователями метеорологических параметров.

Измерения температуры воздуха производятся термометром сопротивления THERMOCAP, относительной влажности воздуха - ёмкостным преобразователем HUMICAP 180, атмосферного давления - ёмкостным преобразователем мембранного типа BAROCAP, скорости и направления воздушного потока - ультразвуковым преобразователем WINDCAP, количества атмосферных осадков - пьезоэлектрическим преобразователем RAINCAP. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются на ПК.

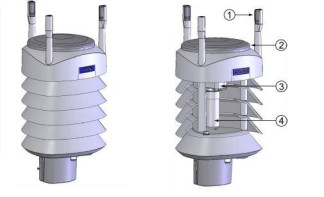

Конструктивно метеостанции WXT520 выполнены в виде компактного модуля, в корпусе которого размещены преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества осадков. Метеостанции WXT520 устанавливаются на метеорологической мачте. Общий вид метеостанций WXT520 представлен на рис. 1.

Метеостанции WXT520 со встроенным программным обеспечением (ПО «WXT520») по алгоритмам фирмы «Vaisala Oyj», исходя из измеренных значений производят расчеты дополнительных параметров, таких как интенсивность атмосферных осадков, точки росы, атмосферного давления приведенного к уровню моря.

Метеостанции WXT520 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией метеостанции WXT520 имеют последовательные интерфейсы SDI-12, RS-232, RS-485, RS-422. При использовании модемов метеостанции WXT520 могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

Программное обеспечение

Программное обеспечение метеостанций WXT520 (ПО «WXT520») является встроенным ПО. Встроенное ПО «WXT520» обеспечивает управление работой метеостанций, самопроверку метеостанций, сбор, расчет дополнительных параметров, обработку и передачу данных от метеостанций WXT520.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на формуляр типографским методом и на корпус метеостанций WXT520 в виде наклейки.

Комплектность

1.    Метеостанция WXT520    1 шт.

2.    Формуляр    1 шт.

3.    Методика поверки МП 2551-0126-2014    1 шт.

Поверка

осуществляется по методике поверки МП 2551-0126-2014 «Метеостанции автоматические WXT520», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.02.2014 года. Основные средства поверки:

1.    Г осударственный специальный эталон единицы скорости воздушного потока

ГЭТ 150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охват k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.

2.    Барометр образцовый переносной БОП-1М-2, диапазон от 5 до 1100 гПа, погрешность ± 0,1 гПа.

3.    Термобарокамера ТБК-500, диапазон от минус 70 °С до 150 °С, точность поддержания температуры с погрешностью ± 1 °С, диапазон от 10 до 1100 гПа, нестабильность поддержания с погрешностью ± 1 гПа.

4.    Термометр сопротивления эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.

5.    Термогрометр ИВА-6Б, исполнение 2П, диапазон от 0 % до 98 %, погрешность ± 1%.

6.    Климатическая камера КТК-3000, диапазон от минус 50 °С до 100 °С, нестабильность поддержания с погрешностью ± 2 °С; диапазон от 10 % до 98 %, нестабильность поддержания с погрешностью ± 3 %.

7.    Камера климатическая Votsch VT7004, диапазон от минус 70 °С до 180 °С, нестабильность поддержания с погрешностью ± 2 °С.

8.    Цилиндры «Klin» 2 класса точности, номинальная вместимость 100 мл, 2000 мл, погрешность ± 1 мл, ± 20 мл.

9.    Комплекс ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА, погрешность по току 0,2 %; по напряжению 0,1 %.

Сведения о методах измерений

Методы измерений приведены в формуляре «Метеостанции автоматические WXT520».

Нормативные и технические документы, устанавливающие требования к метеостанциям автоматическим WXT520

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

3.    ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.

4.    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

5.    ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

7.    ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная

2 2

схема для средств измерений абсолютного давления в диапазоне от 2,7-10 до 4000-10 Па.

8.    ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.

9.    Техническая документация фирмы «Vaisala Oyj», Финляндия.

Рекомендации к применению

вне сферы государственного регулирования.
