| Номер в госреестре | 40357-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | QML201 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные QML201 (далее QML201) предназначены для измерения и преобразования аналоговых электрических сигналов от первичных преобразователей метеорологических параметров.
Принцип действия QML201 основан на преобразовании электрических сигналов от первичных измерительных преобразователей по алгоритмам фирмы «Vaisala Oyj» в цифровой код с последующей передачей метеорологических параметров на устройства отображения.
QML201 состоят из преобразователей аналоговых сигналов, энергонезависимой памяти, коммуникационных модулей и микропроцессоров.
Конструктивно QML201 выполнены в виде единого измерительного модуля QML201.
В главном измерительном модуле QML201 расположены 32-х битный микропроцессор, 10 каналов преобразования аналоговых сигналов, система сбора обработки, архивирования, передачи информации и система резервного питания, размещенных в одном корпусе. Главный измерительный модуль может использоваться вместе с внешним модулем ввода-вывода QMI118 и дополнительным модулем расширения QMU101.
Модуль ввода-вывода QMI118 обеспечивает дополнительно 8 входных и 8 выходных каналов и подключается к главному измерительному модулю через интерфейс SPI.
Модуль расширения QMU101 содержит 10 каналов преобразования аналоговых сигналов, в том числе 2 канала преобразования частоты. Подключается к главному измерительному модулю с помощью интерфейса RS-485.
Преобразователи QML201 имеют последовательный интерфейс RS-232, RS-485, SDI-12, могут быть оснащены спутниковыми каналами связи, модемами и радиомодемами.
Функционально QML201 позволяют собирать, обрабатывать, хранить и передавать в автоматическом режиме информацию на вход ПК и других устройств отображения.
QML201 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
QML201 могут работать автономно и в составе автоматизированных метеорологических станций.
Программное обеспечение преобразователей измерительных QML201 (ПО «QML201») является встроенным ПО. Встроенное ПО «QML201» обеспечивает управление работой преобразователей, сбор, обработку и передачу данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | QML201.hex |
| Номер версии (идентификационный номер) ПО | не ниже 9.1 |
| Цифровой идентификатор ПО | 5DE7221B, вычислен по алгоритму CRC32 |
| Другие идентификационные данные (если имеются) | - |
Таблица 2
| Наименование характеристики | Преобразователи измерительные QML201 |
| Диапазон измерений напряжения (входной сигнал по каналу измерений относительной влажности воздуха, пассивный выход), В Диапазон измерений напряжения (входной сигнал по каналу измерений относительной влажности воздуха, активный выход), В | от 0 до 1 от 0 до 5 |
| Пределы допускаемой приведённой погрешности измерений напряжения (по каналу измерений относительной влажности воздуха с пассивным и активным выходом), % | ± 0,1 |
| Диапазон измерений напряжения при использовании дополнительного модуля расширения QMU101 (входной сигнал по каналу измерений относительной влажности воздуха, пассивный выход), В Диапазон измерений напряжения при использовании дополнительного модуля расширения QMU101 (входной сигнал по каналу измерений относительной влажности воздуха, активный выход), В | от 0 до 1 от 0 до 5 |
| Пределы допускаемой приведённой погрешности измерений напряжения при использовании дополнительного модуля расширения QMU101 (по каналу измерений относительной влажности воздуха с пассивным и активным выходом), % | ± 0,1 |
| Наименование характеристики | Преобразователи измерительные QML201 |
| Напряжение при использовании дополнительного модуля ввода-вывода QMI118, соответствующее логической единице (входной сигнал по каналу измерений направления воздушного потока), В | от 12 до 13 |
| Пределы допускаемой абсолютной погрешности измерений напряжения при использовании дополнительного модуля ввода-вывода QMI118, В | ± 1 |
| Диапазон измерений сопротивления, - по каналу измерений температуры воздуха, Ом - по каналу измерений направления воздушного потока, Ом | от 76,34 до 123,24 от 1000 до 11000 |
| Пределы допускаемой относительной погрешности измерений сопротивления, % | ± 0,5 |
| Диапазон измерений сопротивления (при использовании дополнительного модуля расширения QMU101), Ом - по каналу измерений температуры воздуха, Ом - по каналу измерений направления воздушного потока, Ом | от 76,34 до 123,24 от 1000 до 11000 |
| Пределы допускаемой относительной погрешности измерений сопротивления (при использовании дополнительного модуля расширения QMU101), % | ± 0,5 |
| Диапазон измерений частоты, Гц -по каналу измерений скорости воздушного потока (WAV151/252) -по каналу измерений скорости воздушного потока (WM30) | от 1,71 до 592,57 от 1,06 до 86,18 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ± 0,15 |
| Диапазон измерений частоты (при использовании дополнительного модуля расширения QMU101), Гц -по каналу измерений скорости воздушного потока (WAV151/252) -по каналу измерений скорости воздушного потока (WM30) | от 1,71 до 592,57 от 1,06 до 86,18 |
| Пределы допускаемой относительной погрешности измерений частоты (при использовании дополнительного модуля расширения QMU101), % | ± 0,15 |
| Напряжение питания постоянного тока, В | от 8 до 14 |
| Максимальная потребляемая мощность, Вт | 0,24 |
| Максимальная потребляемая мощность (при использовании дополнительного модуля расширения QMU101), Вт | 0,48 |
| Выходной интерфейс | RS 485, RS 232, SDI-12 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет | 10 |
| Наименование характеристики | Преобразователи измерительные QML201 | |||
| Условия эксплуатации: -температура окружающего воздуха, oC; -относительная влажность воздуха, %: -атмосферное давление, гПа; -скорость воздушного потока (ветра), м/с | минус 40 -60 10 - 90 600 - 1100 до 60 | |||
| Г абаритные размеры, масса | длина, мм | ширина, мм | высота, мм | Масса, кг |
| 191 | 54 | 96 | 0,5 | |

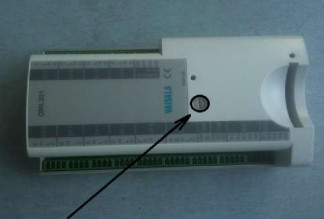

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус QML201 путем гравировки.
1. Преобразователь измерительный QML201
1 шт. 1 шт. 1 шт.
2. Формуляр «Преобразователи измерительные QML201»
3. Методика поверки МП 2551-0146-2015
осуществляется по документу МП 2551-0146-2015 «Преобразователи измерительные QML201» утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 12.08.2015 года.
Основные средства поверки:
1. Калибратор универсальный Н4-7, диапазон по напряжению от Г10" до 200 В, погрешность ± (0,0025 - 0,004) %; по частоте от 1 • 10-1 до 10П03 Гц, погрешность ± 0,03 %, по сопротивлению 10 Ом, 100 Ом, 1кОм, 100 кОм, 1 МОм, 10 МОм, погрешность ± (0,002 - 0,03) %, номер в федеральном информационном фонде по ОЕИ 22125-01.
2. Генератор сигналов специальной формы AWG-4105, диапазон от 10 мГц до 5 МГц, предел основной относительной погрешности установки частоты ± 1 • 10-4, дополнительная погрешность установки частоты, при изменении температуры окружающей среды на каждые 10 °С в диапазоне рабочих температур ± 1 • 10-5, номер в федеральном информационном фонде по ОЕИ 53406-13.
3. Магазин сопротивления Р4831-М1, диапазон от 0,1 до 111111,1 Ом, класс точности 0,02, номер в федеральном информационном фонде по ОЕИ 48930-12.
Знак поверки наносится в Формуляр в раздел «Отметки о поверке СИ».
приведены в формуляре «Преобразователи измерительные QML201».
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
3. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
4. Техническая документация изготовителя.
| Зарегистрировано поверок | 52 |
| Поверителей | 6 |
| Актуальность данных | 19.09.2024 |
