Государственный реестр средств измерений

Трансформаторы тока Т-0,66УЗ, 40473-17

40473-17
Трансформаторы тока Т-0,66У3(далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.
Карточка СИ
Номер в госреестре 40473-17
Наименование СИ Трансформаторы тока
Обозначение типа СИ Т-0,66УЗ
Изготовитель ОАО "Минский электротехнический завод им.В.И.Козлова", Беларусь, г.Минск
Год регистрации 2017
Срок свидетельства 29.09.2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока Т-0,66У3(далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения.

Трансформаторы тока состоят из магнитопровода и обмоток. Корпус трансформаторов тока выполнен из пластмассы.

Трансформаторы имеют исполнения: Т-0,66У3 на первичные токи от 10 до 400 А; ТОП-0,66У3 на первичные токи от 10 до 500 А; ТШП-0,66У3 на первичные токи от 100 до 2000 А.

Трансформаторы тока Т-0,66У3 и ТОП-0,66У3 имеют две обмотки: первичную и вторичную. Первичная обмотка, в зависимости от первичного тока, может быть многовитковой или одновитковой в виде шины.

У трансформаторов тока ТШП-0,66У3 одна вторичная обмотка. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор, или шина, поставляемая с трансформатором по согласованию с заказчиком.

В трансформаторах тока ТОП-0,66У3 и ТШП-0,66У3 корпус выполнен из пожаробезопасной пластмассы, каждый контакт вторичной обмотки имеет два зажима. Трансформаторы тока классов точности 0,2, 0,2S и 0,5S дополнительно имеют контакт подключения обмотки напряжения счетчика.

Выводы вторичной обмотки и контакт подключения обмотки напряжения закрыты крышкой. В конструкции трансформаторов предусмотрена возможность пломбировки от несанкционированного доступа.

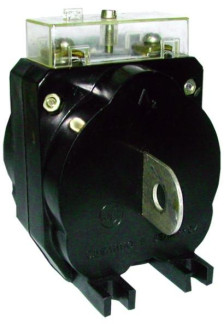

Внешний вид трансформаторов тока, места пломбирования и место нанесения знака поверки приведены на рисунках 1 - 7.

знака поверки

Места пломбирования

Оттиск знака поверки

Места пломбирования

Оттиск знака поверки

Место знака поверки (клеймо-наклейка)

t ^

йЬГ1

Рисунок 4 - Внешний вид трансформаторов тока ТОП-0,66У3 на первичные

токи от 10 до 200 А

Места пломбирования

Программное обеспечение

отсутствует.

Места пломбирования

Технические характеристики

Основные метрологические и технические характеристики, а также масса трансформаторов представлены в таблицах 1 - 3.

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение

Номинальное напряжение трансформатораином, кВ.

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток трансформатора IiHOM, А:

10; 20; 30; 40; 50; 75; 100; 150;200; 250; 300; 400; 500; 600; 800; 1000; 1500; 2000

Номинальный вторичный ток трансформатора 12ном, А

5

Номинальная вторичная нагрузка 82ном(с коэффициентом мощности еоэф 2 = 0,8 для 5 В-А и еоэф 2 = 1,0 для 1 В-А), В-А для номинальных первичных токов:

-    от 10 до 40 А

-    от 50 до 500 А

-    от 600 до 2000 А

1; 5

1; 5; 10; 15; 20; 30 5; 10; 15; 20; 30

Количество вторичных обмоток для измерений

1

Класс точности по ГОСТ 7746-2001 для номинальных первичных токов:

-    от 10 до 40 А

-    от 50 до 500 А

-    от 600 до 2000 А

0,2; 0,2S; 0,5; 0,5S; 1; 0,5; 0,5S; 0,2; 0,2S 1; 0,5; 0,5S

Наименование характеристики

Значение

Номинальная частота напряжения сети fHOM, Гц

50 или 60

Номинальный коэффициент безопасности приборов вторичной обмотки, предназначенной для измерения, КБном

от 2,5 до 14,2

Количество вторичных обмоток для измерений

1

Таблица 2 - Технические характеристики трансформаторов

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- для номинальных первичных токов 10; 20; 30; 40; 50; 75; 100; 150 и 200 А для типов:

Т-0,66У3

123x73x107

ТОП-0,66У3

123x71x97

- для номинальных первичных токов 100; 150; 200; 250; 300; 400 и 500 А для типов:

Т-0,66У3

128x73x107

ТОП-0,66У3

128x71x97

ТШП-0,66У3

70x71x97

-    для номинальных первичных токов 600 и 800 А

-    для номинальных первичных токов 1000, 1500, 2000 А

60x105x132

65x80,5x187

Вид климатического исполнения по ГОСТ 15150-69

У3

Средний срок службы, не менее, лет

25

Средняя наработка до отказа, ч

4105

Таблица 3 -Масса трансформаторов в зависимости от модификации

Обозначение

типа

Номинальный первичный ток, А

Номинальная вторичная нагрузка, В-А

Класс точности по ГОСТ 7746-2001

Масса, кг, не более

ТОП-0,66-1

10; 20; 100

1

0,5S

0,60

30; 75; 150

0,65

40; 50

0,62

ТОП-0,66-2

10; 20; 40; 50; 100

0,2S

0,65

30; 75; 150

0,70

ТОП-0,66-1

200

0,5S

0,52

250; 300

0,55

400

0,55

500

0,60

ТОП-0,66-2

200; 250; 300

0,2S

0,60

400

0,60

500

0,62

ТШП-0,66-1

200

0,5S

0,52

250; 300; 400

0,55

500

0,60

ТШП-0,66-2

100; 150

0,5S

0,52

200; 250; 300; 400

0,2S

0,60

500

0,62

Т-0,66

10, 20, 30, 40, 75, 150, 400

5

0,5; 0,5S

0,60

50, 100

0,65

200

0,5S

200

0,5

0,60

300

0,5; 0,5S

0,55

Обозначение

типа

Номинальный первичный ток, А

Номинальная вторичная нагрузка, В-А

Класс точности по ГОСТ 7746-2001

Масса, кг, не более

ТОП-0,66-1

10, 20, 30, 40, 75, 100, 150

5

0,5; 0,5S

0,65

50

0,5; 0,5S

0,70

200

0,5S

0,65

50

10; 15; 20; 30

1; 0,5; 0,5S

0,83

75

10; 15; 20; 30

1; 0,5; 0,5S

0,80

150

10; 15; 20; 30

1; 0,5; 0,5S

0,75

100; 200

10; 15; 20

1; 0,5

200

5

0,5

0,60

250

0,5; 0,5S

0,55

300

400

0,60

10; 15; 20

1; 0,5

0,65

500

5

0,2; 0,5; 0,5S

0,60

ТОП-0,66-2

10, 20, 30, 40, 75, 100, 150

5

0,5S

0,60

50

0,65

200

0,61

300, 400

0,55

10, 20, 30, 40, 75, 100, 150; 200

0,2; 0,2S

0,70

50

0,75

250

0,60

300

400

0,65

500

0,2S

0,62

ТШП-0,66-1

200

5

0,5

0,60

250

0,5; 0,5S

0,55

300

400

0,60

10; 15; 20

1; 0,5

0,65

500

5

0,2; 0,5; 0,5S

0,60

ТШП-0,66-2

200

5

0,5S

0,61

300, 400

0,55

250

0,2; 0,2S

0,60

300

400

0,65

500

0,2S

0,62

ТШП-0,66-1

600

5; 10; 15; 20; 30

1; 0,5; 0,5S

0,87

800

0,90

1000

0,5

0,97

1000

0,5S

1,20

1500

0,5

0,85

1500

0,5S

1,05

2000

0,5; 0,5S

0,9

Знак утверждения типа

наносится на корпус трансформатора методом литья, а также на этикетку и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность трансформаторов представлена в таблице 4.

Таблица 4 - Комплектность трансформаторов

№ п/п

Наименование

Количество

1

Трансформатор тока

1 шт.

2

Этикетка

1 шт.

3

Руководство по эксплуатации поставляется на партию трансформаторов в количестве 10 шт. или менее, отправляемых в один адрес

1 экз.

4

Комплект крепежных деталей (для трансформаторов тока ТОП -0,66 У3 и ТШП - 0,66 У3)

1 шт.

5

Перемычка (вывод напряжения для трансформаторов тока ТШП -0,66 У3 классов точности 0,2; 0,2S и 0,5S)

1 шт.

6

Шина поставляется по согласованию с заказчиком(для трансформаторов тока ТШП - 0,66 У3 на первичные токи 600 -2000 А)

1 шт.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

трансформатор тока И-523 (регистрационный номер в Федеральном информационном фонде 1868-63);

прибор сравнения КТ-01 (регистрационный номер в Федеральном информационном фонде 18287-99);

магазин нагрузок МР3027(регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в верхней части лицевой панели прибора в виде оттиска, на боковой поверхности в виде голографической наклейки и в виде оттиска в этикетку или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

TУ РБ05544590.020-97 «Трансформаторы тока Т-0,66У3. Технические условия»
