Трансформаторы тока Т-0,66У3, 40473-19

40473-19
Трансформаторы тока Т-0,66У3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.
Карточка СИ
Номер в госреестре 40473-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ Т-0,66У3
Изготовитель ОАО "Минский электротехнический завод им.В.И.Козлова", Беларусь, г.Минск
Год регистрации 2019
Срок свидетельства 29.09.2021
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока Т-0,66У3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения.

Трансформаторы тока состоят из магнитопровода и обмоток. Корпус трансформаторов тока выполнен из пластмассы.

Трансформаторы имеют исполнения: Т-0,66У3 на первичные токи от 10 до 400 А; ТОП-

0,66У3 на первичные токи от 10 до 500 А; ТШП-0,66У3 на первичные токи от 100 до 2000 А.

Трансформаторы тока Т-0,66У3 и ТОП-0,66У3 имеют две обмотки: первичную и вторичную. Первичная обмотка, в зависимости от первичного тока, может быть многовитковой или одновитковой в виде шины.

У трансформаторов тока ТШП-0,66У3 одна вторичная обмотка. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор, или шина, поставляемая с трансформатором по согласованию с заказчиком.

В трансформаторах тока ТОП-0,66У3 и ТШП-0,66У3 корпус выполнен из пожаробезопасной пластмассы, каждый контакт вторичной обмотки имеет два зажима. Трансформаторы тока классов точности 0,2, 0,2S и 0,5S дополнительно имеют контакт подключения обмотки напряжения счетчика.

Выводы вторичной обмотки и контакт подключения обмотки напряжения закрыты крышкой. В конструкции трансформаторов предусмотрена возможность пломбировки от несанкционированного доступа.

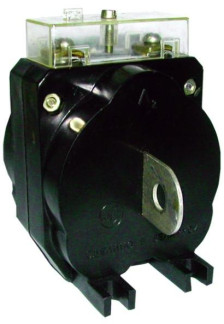

Внешний вид трансформаторов тока, места пломбирования и место нанесения знака поверки приведены на рисунках 1 - 7.

Места пломбирования    Оттжк

знака поверки

Места пломбирования

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики, а также масса трансформаторов представлены в таблицах 1-3.

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение

Номинальное напряжение трансформатора^ном, кВ.

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток трансформатора IiHOM, А:

10; 20; 30; 40; 50; 75; 100; 150;200; 250; 300; 400; 500; 600; 800; 1000; 1500; 2000

Номинальный вторичный ток трансформатора 12ном, А

5

Номинальная вторичная нагрузка Б2ном(с коэффициентом мощности cos j2 = 0,8 для 5 В-А и cos j2 = 1,0 для 1 В-А), В-А для номинальных первичных токов:

-    от 10 до 40 А

-    от 50 до 500 А

-    от 600 до 2000 А

1; 5

1; 5; 10; 15; 20; 30 5; 10; 15; 20; 30

Количество вторичных обмоток для измерений

1

Класс точности по ГОСТ 7746-2015 для номинальных первичных токов:

-    от 10 до 40 А

-    от 50 до 500 А

-    от 600 до 2000 А

0,5; 0,5S; 0,2; 0,2S 1; 0,5; 0,5S; 0,2; 0,2S 1; 0,5; 0,5S

Номинальная частота напряжения сети fHOM, Гц

50 или 60

Номинальный коэффициент безопасности приборов вторичной обмотки, предназначенной для измерения, КБном

от 2,5 до 14,2

Количество вторичных обмоток для измерений

1

Таблица 2 - Технические характеристики трансформаторов

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- для номинальных первичных токов 10; 20; 30; 40; 50; 75; 100;

150 и 200 А для типов:

Т-0,66У3

123x73x107

ТОП-0,66У3

123x71x97

- для номинальных первичных токов 100; 150; 200; 250; 300;

400 и 500 А для типов:

Т-0,66У3

128x73x107

ТОП-0,66У3

128x71x97

ТШП-0,66У3

70x71x97

- для номинальных первичных токов 600 и 800 А

60x105x132

- для номинальных первичных токов 1000, 1500, 2000 А

65x80,5x187

Вид климатического исполнения по ГОСТ 15150-69

У3

Средний срок службы, не менее, лет

25

Средняя наработка до отказа, ч

4105

Обозначение

типа

Номинальный первичный ток, А

Номинальная вторичная нагрузка, В-А

Класс точности по ГОСТ 7746-2015

Масса, кг, не более

ТОП-0,66-1

10; 20; 100

1

0,5S

0,60

30; 75; 150

0,65

40; 50

0,62

ТОП-0,66-2

10; 20; 40; 50; 100

0,2S

0,65

30; 75; 150

0,70

ТОП-0,66-1

200

0,5S

0,52

250;300

0,55

400

0,55

500

0,60

ТОП-0,66-2

200; 250; 300

0,2S

0,60

400

0,60

500

0,62

ТШП-0,66-1

200

0,5S

0,52

250;300;400

0,55

500

0,60

ТШП-0,66-2

100;150

0,5S

0,52

200; 250; 300; 400

0,2S

0,60

500

0,62

Т-0,66

10, 20, 30, 40, 75, 150, 400

5

0,5; 0,5S

0,60

50, 100

0,65

200

0,5S

200

0,5

0,60

300

0,5; 0,5S

0,55

ТОП-0,66-1

10, 20, 30, 40, 75, 100, 150

5

0,5; 0,5S

0,65

50

0,5; 0,5S

0,70

200

0,5S

0,65

50

10; 15; 20; 30

1; 0,5; 0,5S

0,83

75

10; 15; 20; 30

1; 0,5; 0,5S

0,80

150

10; 15; 20; 30

1; 0,5; 0,5S

0,75

100, 200

10; 15; 20

1; 0,5

200

5

0,5

0,60

250

0,5; 0,5S

0,55

300

400

0,60

10; 15; 20

1; 0,5

0,65

500

5

0,5; 0,5S; 0,2

0,60

Обозначение

типа

Номинальный первичный ток, А

Номинальная вторичная нагрузка, В-А

Класс точности по ГОСТ 7746-2015

Масса, кг, не более

ТОП-0,66-2

10, 20, 30, 40, 75, 100, 150

5

0,5S

0,60

50

0,65

200

0,61

300, 400

0,55

10, 20, 30, 40, 75, 100, 150, 200

0,2; 0,2S

0,70

50

0,75

250

0,60

300

400

0,65

500

0,2S

0,62

ТШП-0,66-1

200

5

0,5

0,60

250

0,5; 0,5S

0,55

300

400

0,60

10; 15; 20

1; 0,5

0,65

500

5

0,5; 0,5S;0,2

0,60

ТШП-0,66-2

200

5

0,5S

0,61

300, 400

0,55

250

0,2; 0,2S

0,60

300

400

0,65

500

0,2S

0,62

ТШП-0,66-1

600

5; 10; 15; 20; 30

1; 0,5; 0,5S

0,87

800

0,90

1000

0,5

0,97

1000

0,5S

1,20

1500

0,5

0,85

1500

0,5S

1,05

2000

0,5; 0,5S

0,9

Знак утверждения типа

наносится на корпус трансформатора методом литья, а также на этикетку и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность трансформаторов представлена в таблице 4.

Наименование

Обозначение

Количество

Трансформатор тока

-

1 шт.

Этикетка для типа Т-0,66УЗ для типа ТОП-0,66У3 для типа ТШП-0,66УЗ

ВИЕЛ.671211.013-01 ЭТ ВИЕЛ.671211.030 ЭТ ВИЕЛ.671211.038 ЭТ

1 экз.

Руководство по эксплуатации (поставляется на

партию трансформаторов в количестве 10 или менее

штук, отправляемых в один адрес)

для типа Т-0,66УЗ

для типа ТОП-0,66У3

для типа ТШП-0,66УЗ

ВИЕЛ.671211.012 РЭ ВИЕЛ.671211.030 РЭ ВИЕЛ.671211.030 РЭ или

ВИЕЛ.671211.041 РЭ

1 экз.

Комплект крепежных деталей (для трансформаторов тока ТОП - 0,66 У3 и ТШП - 0,66 У3)

-

1 шт.

Перемычка (вывод напряжения для трансформаторов тока ТШП - 0,66 У3 классов точности 0,2; 0,2S и 0,5S)

-

1 шт.

Шина поставляется по согласованию с заказчиком (для трансформаторов тока ТШП - 0,66 У3 на первичные токи 600 - 2000 А)

-

1 шт.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    трансформатор тока И-523 (регистрационный номер в Федеральном информационном фонде 1868-63);

-    прибор сравнения КТ-01 (регистрационный номер в Федеральном информационном фонде 18287-99);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в верхней части лицевой панели прибора в виде оттиска, на боковой поверхности в виде голографической наклейки и в виде оттиска в этикетку или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ТУ РБ 05544590.020-97 Трансформаторы тока Т-0,66У3. Технические условия
