Микроомметры цифровые МКИ, 40519-14

Для измерения переходных сопротивлений контактов воздушных и масляных выключателей, болтовых и паяных соединений, других токоведущих частей силового электрооборудования в различных областях промышленности, для измерения параметров электрических машин, выключателей и другого электрооборудованияпри их выпуске из производства, после ремонта и в эксплуатации.

Документы

Описание типа

Карточка СИ

Номер в госреестре	40519-14
Наименование СИ	Микроомметры цифровые
Обозначение типа СИ	МКИ
Изготовитель	Общество с ограниченной ответственностью «Элтех» (ООО «Элтех»), г. Екатеринбург
Год регистрации	2014
Срок свидетельства	31.05.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Микроомметры цифровые МКИ (далее - микроомметры) предназначены для измерения переходных сопротивлений контактов воздушных и масляных выключателей, болтовых и паяных соединений, сопротивлений электрических цепей выключателей, электрических машин.

Описание

Измерение сопротивлений осуществляется по четырехпроводной схеме. Падение напряжения на измеряемом сопротивлении и опорный сигнал усиливаются и поступают на аналого-цифровой преобразователь, где формируются цифровые коды для индикации величины измеряемого сопротивления и тока в цепи. Коррекция нуля производится автоматически.

Приборы имеют одноблочную конструкцию. На лицевой панели расположены: цифровое четырехразрядное устройство (табло) для индикации величины измеряемого сопротивления и трехразрядное для индикации тока в измерительной цепи, кнопка «Измерение», переключатель поддиапазонов «200-2000», потенциальные и токовые зажимы для подключения объекта измерения.

Приборы имеют три модификации, отличающиеся величиной максимального рабочего тока. Модификация МКИ-100 имеет встроенный источник питания токовой цепи с рабочим током до 100 А, модификации МКИ-200 и МКИ-600 - до 200А и 600А, соответственно.

Диапазон измерения сопротивления, мкОм: от 1,0 до 1999

- первый поддиапазон от 1,0 до 199,9

- второй поддиапазон от 200 до 1999 Предел допускаемой относительной погрешности ± 1 % + 1 ед. мл. разряда Время установления рабочего режима, мин. 1

Время измерения, с 10 Рабочий ток, А:

- исполнение МКИ-100 100

- исполнение МКИ-200 200

- исполнение МКИ-600 600 Потребляемая мощность, В-А

- прибора МКИ-100 200

- прибора МКИ-200 500

- прибора МКИ-600 1500 Габаритные размеры, мм:

- прибора МКИ-100 310х 180x95

- прибора МКИ-200 330х210х 110

- прибора МКИ-600 420x240x130 Масса, кг:

- прибора МКИ-100 4,5

- прибора МКИ-200 6,2

- прибора МКИ-600 13 Напряжение питания, В 220 ± 22 Частота питания, Гц 50 ± 0,5 Диапазон рабочих температур, 0С от - 10 до + 40

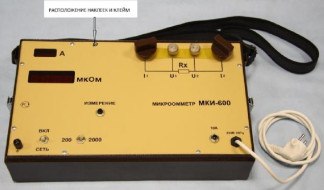

Знак утверждения типа

наносится на переднюю панель прибора и на титульный лист руководства по эксплуатации методом наклейки.

Комплектность

Микроомметр МКИ, шт. 1

Кабель силовой 2x2,5 м, 25 мм , шт. 1

Кабель силовой 2x10 м, 25 мм , шт. 1

Кабель 2x10 м, 25 мм , с зажимами, шт. 2

Руководство по эксплуатации, шт. 2

Формуляр, шт. 1

Методика поверки, шт. 1

Поверка

осуществляется по документу МП 40519-14 «Микроомметр цифровой МКИ. Методика поверки», согласованному ГЦИ СИ ФБУ «УРАЛТЕСТ» в 2008 году, с изменением №1 утвержденным ГЦИ СИ ФБУ «УРАЛТЕСТ» 17.02.2014.

Эталоны:

набор шунтов 75 ШСМ, 75 мВ, класс точности 0,5.

3000 А, 25 мкОм; 1000 А, 75 мкОм; 500 А, 150 мкОм;

200 А, 375 мкОм; 75 А, 1000 мкОм; 50 А, 1500 мкОм.

Сведения о методах измерений

Микроомметр цифровой МКИ. Руководство по эксплуатации

Нормативные и технические документы, устанавливающие требования к микроомметрам цифровым МКИ:

ГОСТ 22261-94 Средства измерений электрический и магнитных величин. Общие технические условия.

Техническая документация изготовителя.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
