Устройства для измерения и контроля температуры 8-канальные УКТ38-Щ4, 40620-15

Назначение

Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4 (далее - приборы) предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в сигналы силы или напряжения постоянного тока.

Описание

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин.

Измеренный сигнал преобразуется в соответствии с настройками прибора, отображается на цифровом индикаторе прибора. В прибор встроены два реле для включения аварийной сигнализации или аварийного отключения оборудования.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки для управления прибором. Клеммы для внешнего подключения расположены на задней панели прибора.

Приборы выпускаются в различных модификациях, отличающихся друг от друга типом первичных преобразователей:

ТС - для приборов работающих с термопреобразователями сопротивления по ГОСТ 6651-2009;

ТП - для приборов работающих с термоэлектрическими преобразователями (термопарами) ТХК(Ь), ТХА(К), ТНН(К) и ТЖК(1) с НСХ преобразования по ГОСТ Р 8.585-2001;

ТПП - для приборов работающих с термоэлектрическими преобразователями (термопарами) ТПп(б) и Т1111(R) с НСХ преобразования по ГОСТ Р 8.585-2001;

АТ - для приборов работающих с унифицированными сигналами постоянного тока по ГОСТ 26.011-80 с диапазонами 0^5 мА, 0^20 мА и 4^20 мА;

АН - для приборов работающих с унифицированными сигналами напряжения постоянного тока по ГОСТ 26.011-80 с диапазоном 0^1 В.

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4» части ПО.

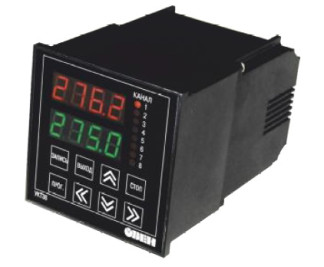

Фотография общего вида приборов приведена на рисунке 1.

Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные ПО в зависимости от модификации приборов приведены в таблицах 1-5:

Таблица 1

Таблица 2

Таблица 3

Таблица 5

-—(*)-

Примечание к таблицам 1+5: у} - и более поздние версии.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 6:

Таблица 6

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °С (нормальные условия) до плюс 1 °С или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не превышают 0,2 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В........................................от 90 до 264

Частота питающего напряжения, Гц..................................................от 47 до 63

Нормальные условия применения:

-    закрытые взрывобезопасные помещения без агрессивных паров и газов;

-    температура окружающего воздуха, °С ...............................................20 ± 5

-    относительная влажность воздуха, %.......................................................................до 80

-    атмосферное давление, кПа.....................................................от 84,0 до 106,7

Рабочие условия применения:

-    закрытые взрывобезопасные помещения без агрессивных паров и газов;

-    температура окружающего воздуха, °С ...........................от плюс 1 до плюс 50

-    относительная влажность воздуха, %.........................................до 80 без конденсации

(при температуре до плюс 25 °С)

-    атмосферное давление, кПа....................................................от 84,0 до 106,7

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия

окружающей среды IP54 со стороны передней.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка на отказ, ч, не менее..................................................100 000

Средний срок службы, лет, не менее.............................................................12.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

-    устройство для измерения и контроля    1 шт.; температуры восьмиканальное УКТ38-Щ4    ’’

-    паспорт    1 экз.;

-    Руководство по эксплуатации    1 экз.;

-    Гарантийный талон    1 экз.

Поверка

осуществляется в соответствии с документом МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 10 октября 2007 г.

Основные средства поверки:

-    магазин сопротивлений Р4831 или калибратор унифицированных сигналов ИКСУ 2000: диапазон выходных сопротивлений 0,001 Ом-10 кОм; КТ не менее 0,02;

-    потенциометр постоянного тока или калибратор напряжения постоянного тока, используемые в качестве меры напряжения с диапазоном выходного сигнала от 0 до 100 мВ; КТ не менее 0,05 (потенциометры постоянного тока Р306, Р348, Р363, ПП-63; универсальный переносной измерительный прибор типа УПИП-60М; компаратор напряжений Р3003; калибратор напряжения П320; установки В1-12, В1-13, В1-28; калибратор унифицированных сигналов ИКСУ 2000);

-    источник постоянного тока П321 или калибратор унифицированных сигналов ИКСУ 2000 с диапазоном выходного сигнала от 0 до 20 мА; КТ не менее 0,01;

-    источник регулируемого напряжения, КТ не менее 0,01 (например, калибратор напряжения П320; компаратор напряжений Р3003; установки В1-12, В1-13, В1-28);

- цифровой вольтметр, КТ не менее 0,15 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, вольтметр В7-16, Щ302) и сопротивления 500 Ом, КТ не менее 0,05 (например, магазин сопротивлений МСР-63), источник постоянного напряжения с выходным напряжением (24±3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421216.001РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам для измерения и контроля температуры восьмиканальным УКТ38-Щ4

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4217-015-46526536-2008 «Устройства, приборы контроля и регулирования. Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
