Номер в госреестре | 40667-15 |
Наименование СИ | Преобразователи измерительные |
Обозначение типа СИ | H |
Изготовитель | "Pepperl + Fuchs AG", Германия; Фирма "Pepperl + Fuchs Pte, Ltd.", Сингапур. Фирма "Pepperl + Fuchs GmbH", Германия; Фирма "Pepperl + Fuchs Pte, Ltd.", Сингапур (срок свидетельства: 16.01.2020 г.) |
Год регистрации | 2015 |
Срок свидетельства | 18.12.2029 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи измерительные серии H (далее - преобразователи) предназначены для измерительных преобразований и передачи сигналов датчиков в виде частоты периодических сигналов, силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, расположенных в опасной зоне, в безопасную зону для восприятия вторичной частью измерительной системы, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.
Преобразователи представляют собой аналоговые промежуточные измерительные преобразователи сигналов силы и напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления, а также частотно-модулированных импульсных сигналов в сигналы силы и напряжения постоянного тока. Вход и выход преобразователей гальванически изолированы друг от друга. Некоторые модификации рассчитаны на передачу HART сигналов, налагаемых на аналоговые сигналы.
Преобразователи могут монтироваться на стандартную (или заказную) объединительную плату с помощью двух многоконтактных разъёмов (система фиксации Quick Lock). Поляризация объединительной платы предотвращает ошибочную установку преобразователей на плате. Для подключения к платам полевых кабелей, персонального компьютера и других устройств используются съемные клеммные блоки, стандартные многоконтактные разъёмы.
Преобразователи измерительные серии H имеют маркировку взрывозащиты [Exia]IIC.

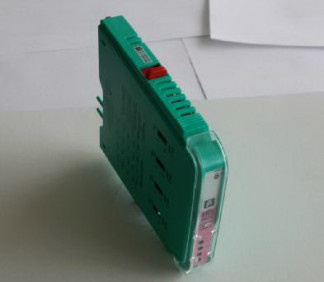

Фотография общего вида приведена на рисунке 1.
Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания. В модулях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей нормированы с учётом встроенного ПО.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | DTM-I |
Номер версии (идентификационный номер ПО) | не ниже 1.46 |
Цифровой идентификатор ПО | - |
Основные метрологические характеристики преобразователей приведены в таблице 2. Таблица 2
Модель | Сигналы | Пределы допускаемой основной погрешности Y - приведённая, % от диап.; А - абсолютная | Пределы допускаемой доп. погрешности от изменения температуры окр. среды Yaot - приведённая, % от диап., А доп - абсолютная | Коли чество каналов | |
На входе | На выходе | ||||
1 | 2 | 3 | 4 | 5 | 6 |
HiD2012 | (0/4.20) мА (0.1) В (0.5) В (0.10) В | (0/4.20) мА (0.5) В (0.10) В | Y = ± 0,1 % См. примечание 4, 5 | Yдоп =± 0,01 % / °С | 2 |
HiD2024, HiC2025 | (4.20) мА | (4.20) мА (sink) | Y = ± 0,2 % | А доп = ± 2 мкА/ °С (0. + 60 °С), А доп = ± 4 мкА/ °С (-20. 0 °С) | HiD2024 - 4, HiC2025- 1 |
(4.20) мА (source) | Y = ± 0,1 % | ||||
(1.5) В (source) | Y = ± 0,2 % | См. примечание 4 |
1 | 2 | 3 | 4 | 5 | 6 |
HiD2025, HiD2026 | (4.20) мА | (4.20) мА (1.5) В | Y = ± 0,1 % См. примечание 4 | Yдоп= ± 0,01 %/ °С | HiD2025 - 1, HiD2026 - 2 |
HiD2025SK, HiD2026SK | (4.20) мА | (4.20) мА | Y = ± 0,1 % | Yдоп= ± 0,01 %/ °С | HiD2025SK -1, HiD2026SK -2 |
HiD2029, HiD2030 | (4.20) мА | (4.20) мА (1.5) В | Y = ± 0,1 % См. примечание 4 | Yдоп= ± 0,01 %/ °С | HiD2029 - 1, HiD2030 - 2 |
HiD2029SK, HiD2030SK | (4.20) мА | (4.20) мА | Y = ± 0,1 % | Yдоп= ± 0,01 %/ °С | HiD2029SK -1, HiD2030SK -2 |
HiC2031** | (4.20) мА | (4.20) мА | Y = ± 0,1 % | А доп =± 2 мкА/ °С (0. + 60 °С), А доп =± 4 мкА/ °С (-20. 0 °С) | 1 |
HiD2031, HiD2032 | (4.20) мА | (4.20) мА | Y = ± 0,1 % | /доп= ± 0,01 %/ °С | HiD2031 - 1, HiD2032 - 2 |
HiD2033, HiD2034 | (4.20) мА | (4.20) мА | Y = ± 0,1 % | /доп= ± 0,01 %/ °С | HiD2033 - 1, HiD2034 - 2 |
HiD2035, HiD2036 | (1,5.50) мА | (4.20) мА | Y = ± 0,1 % | /доп= ± 0,01 %/ °С | HiD2035 - 1, HiD2036 - 2 |
HiD2037, HiD2038 | (4.20) мА | (4.20) мА | Y = ± 0,1 % | /доп= ± 0,01 %/ °С | HiD2037 - 1, HiD2038 -2 |
HiD2038Y | (4.20) мА | (4.20) мА | Y = ± 0,1 % | /доп= ± 0,01 %/ °С | 2 |
HiD2061 HiD2062 | (-10.100) мВ ТП типа В, Е, J, K, L, N, R, S, T по ГОСТ Р 8.585-2001 | (4.20) мА (1.5) В | Y = ± 0,1 % См. примечание 4 | Yдоп= ± 0,01 %/ °С | HiD2061 - 1, HiD2062 - 2 |
Канал компенсации темп.хол. спая (-20.+70)°С | А = ± 0,5 °С | А доп = ±0,05°С/°С |
1 | 2 | 3 | 4 | 5 | 6 |
HiD2071 HiD2072 | (100.300) Ом, Pt100 | (4.20) мА (1.5) В | Y = ± 0,1 % См. примечание 4 | Yдоп= ± 0,01 %/ °С | HiD2071 - 1, HiD2072 - 2 |
HiD208* | ± 100 мВ ТП типа В, Е, J, K, L, N, R, S,T | (0/4.20) мА (1.5) В | A = ± (0,05 % Т + 0,05 % от диап.** + 1°С (1,2 °С для R и S)) - с учётом погрешности компенсации температуры холодного спая* См. примечание 4 | А доп = ±(0,01 % Т + 0,006 % от з. диап.** + 0,02 °С) / °С | HiD2082 - 2 HiD2081 - 1 |
ТС типа Pt10, Pt50, Pt100, Pt1000 (- 200. + 850) °С | (0/4.20) мА (0/1.5) В | A = ± (0,05 % Т + 0,05 % от з. диап. ** + 0,1 °С) - для 4-х проводного соединения См. примечание 4 | А доп = ± (0,0015 % Т + 0,006 % от диап. **) / °С | ||
HiD2891 | (0.10) кГц (ампл.сигнала от 100 мВ до 20 В t имп.— 40 мкс) | (0/4.20) мА (0/1.5) В (0/2.10) В | Y = ± 0,1 % См. примечание 4 См. примечание 5 | /доп= ± 0,01 %/ °С | 1 |
Hi*2025ES | (4.20) мА | (4.20) мА (source mode and sink mode) | А= ± 20 мкА | А доп =± 2 мкА/°С (0. + 70 °С), А доп =± 4 мкА/ °С (-20. 0 °С) | ИС2025 - 1 HiD2025 - 1 |
(1.5) В | А = ± 10 мВ | А доп = ±0,5мВ/ °С (0. + 70 °С), А доп = ± 1 мВ/ °С (-20. 0 °С) | |||
HiС2025HC | (4.20) мА | (4.20) мА (source and sink mode) | А = ± 20 мкА | А доп =± 2 мкА/ °С (0. +60 °С), А доп =± 4 мкА/ °С (-20. 0 °С) | |
(1.5) В | А = ± 10 мВ | А доп =± 0,5мВ/ °С (0. + 70 °С), А доп =± 1 мВ/ °С (-20. 0 °С) | 1 |
1 | 2 | 3 | 4 | 5 | 6 |
HiC2077 | (0 - 4000) Ом, TC: Pt 100, Pt500, Pt1000 | (0 - 4000) Ом | Y = ± 0,1 % от диап. в «Ом» при 1изм > 1 мА, Y = ± 1 % от диап. в «Ом» при 1изм = 0,1 мА | Yдоп= ± 0,01 %/ °С | 1 |
HiC2027** | (0/4.20) мА | (0/4.20) мА (0/1.5) В | А =± 20 мкА А =± 7,5 мВ | Адоп=±0,25 мкА/° С | 1 |
HiC2065 | (0.± 50) мВ | (0.± 50) мВ | А =± 3 мкВ (для зад.диап. до ±10 мВ) Y =±0,05% от зад.диап. (для зад.диап. до ±50 мВ) | А доп =± 1 мкВ/°С | 1 |
HiC2068 | (0.± 500) мВ | (0.± 500) мВ | А =±30 мкВ (для зад.диап до ±100 мВ) Y = ±0,03 % от зад.диап. (для зад.диап ±500 мВ) | А доп =±10 мкВ/°С | 1 |
HiC2095 | (0.- 20) В | (0.-20) В | А = ± 5 мВ | /доп= ± 0,01 %/ °С | 1 |
HiD2096 | (0.- 20) В | (0.-20) В | А =± 5 мВ | /доп= ± 0,01 %/ °С | 2 |
Примечания: 1 Т - измеренная температура, °С; 2 *Погрешность компенсации температуры холодного спая (0,8 °С) включена в величину погрешности измерения; 3 ** заданный диапазон - часть общего диапазона изменения входного сигнала (в Ом или в мВ), сконфигурированная программным путем; 4 Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта (Яном=250 Ом, ± 0,1%); 5 Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта (Яном=500 Ом, ± 0,1%). |
Рабочие условия применения:
Диапазон рабочих температур, °С Относительная влажность, %
Питание:
Напряжение постоянного тока, В
Диапазон температур хранения и транспортирования, °С Г абаритные размеры, мм
Масса, г (в зависимости от модификации)
Средний срок службы
от минус 20 до + 60;
от 5 до 90 без конденсации;
20.30;
от минус 20 до +70; 18x106x128 (HiD****) 12,5x128x106 (HiC****); от 100 до140.
15 лет.
- преобразователь (определяется кодом заказа);
- руководство по эксплуатации;
- методика поверки.
Поверка преобразователей измерительных серии H выполняется по документу МП 4066715 «Преобразователи измерительные серии H. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.09.2014.
Основное поверочное оборудование: калибратор - вольтметр универсальный В1-28 (пределы допускаемой основной погрешности: ±(0,003%И+0,0003Им), ±(0,01%1+0,0015%1м)), калибратор универсальный Н4-7 (пределы допускаемой основной погрешности: ±(0,002%U+0,00015% Ип), ±(0,004%1+0,0004%1п)), мера электрического сопротивления многозначная Р3026-1 (кл.т. 0,002/1,5» 10-6), генератор сигналов произвольной формы 33210А (Af= ±2.10-5f).
Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии H
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Зарегистрировано поверок | 89955 |
Поверителей | 47 |
Актуальность данных | 19.11.2024 |
