| Номер в госреестре | 40686-17 |
| Наименование СИ | Плиты поверочные и разметочные |
| Обозначение типа СИ | Planolith |
| Изготовитель | Компания "Planolith GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Плиты поверочные и разметочные Planolith (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, а также для разметки.
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.
Плиты прямоугольной формы изготавливаются из точно шлифованного природного гранита, являются немагнитными и не проводят электричество. Нижняя поверхность плиты снабжена шаровыми точками опоры из закаленной стали.
Плиты изготавливаются классов точности 00, 0 и 1 и различных типоразмеров.

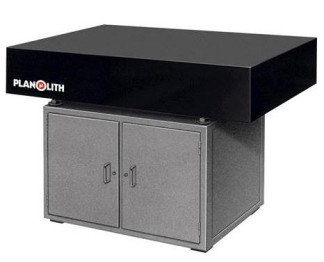

Общий вид средств измерений представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Значение | |||
| Наименование характеристики | Класс точности | ||
| 00 | 0 | 1 | |
| Допускаемое отклонение от плоскостности рабочей поверхности, мкм, не более | * 2+L /500 | * 4+L /250 | * 10+L /100 |
| Размеры рабочей поверхности плит (длинахширина), мм | от 250^250 до 3000*2000 | ||
| * т где L - длина плиты, мм | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметр шероховатости Ra рабочей поверхности, мкм, не более | 0,75 |
| Условия эксплуатации: - температура окружающей среды, °С - для плит класса точности 00 - для плит класса точности 1 и 0 - относительная влажность, %, не более | от +17 до +23 от +16 до +24 55 |
| Средний срок службы, лет, не менее | 10 |
Таблица 3 - Г абаритные размеры и масса плит, количество опор
| Г абаритные размеры плиты, мм, не более | Масса плиты, кг, не более | Количество опорных точек, шт. | ||
| Длина | Ширина | Высота | ||
| 250 | 250 | 50 | 10 | 3 |
| 400 | 250 | 50 | 15 | 3 |
| 400 | 400 | 50 | 25 | 3 |
| 500 | 400 | 90 | 55 | 3 |
| 600 | 500 | 100 | 90 | 3 |
| 630 | 400 | 70 | 53 | 3 |
| 630 | 630 | 70 | 83 | 3 |
| 800 | 600 | 120 | 173 | 3 |
| 1000 | 630 | 100 | 189 | 3 |
| 1000 | 630 | 140 | 265 | 3 |
| 1000 | 800 | 140 | 336 | 3 |
| 1000 | 1000 | 100 | 300 | 5 |
| 1000 | 1000 | 160 | 480 | 5 |
| 1200 | 800 | 160 | 460 | 5 |
| 1200 | 1000 | 160 | 576 | 5 |
| 1500 | 1000 | 190 | 855 | 5 |
| 1600 | 1000 | 160 | 768 | 5 |
| 2000 | 1000 | 220 | 1320 | 5 |
| 2000 | 1500 | 250 | 2175 | 5 |
| 2500 | 2000 | 250 | 2900 | 7 |
| 2500 | 1500 | 250 | 2700 | 7 |
| 3000 | 1500 | 300 | 3900 | 7 |
| 3000 | 2000 | 300 | 5200 | 9 |
наносится на титульный лист «Паспорта» типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плита поверочная гранитная | 1 шт. | |
| Стальные шаровые вставки | 1 комплект | |
| Стальные резьбовые вставки | 1 комплект | |
| Стальные направляющие пазы | 1 комплект | |
| Транспортная упаковка | 1 шт. | |
| Паспорт | 1 экз. | |
| ГСИ. Плиты поверочные и разметочные Planolith. Методика поверки | МП 56-233-2017 | 1 экз. |
| * - поставляется по отдельному заказу |
осуществляется по документу МП 56-233-2017 «ГСИ. Плиты поверочные и разметочные Planolith. Методика поверки», утвержденному ФГУП «УНИИМ» 04.08.2017 г.
Основные средства поверки:
в зависимости от класса точности и размеров рабочей поверхности плит, рабочие эталоны
1, 2 или 3 разряда по ГОСТ 8.420-2002 (регистрационный номер в Федеральном информационном фонде 2091-65).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.420-2002 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности Техническая документация «Planolith GmbH», Германия
