| Номер в госреестре | 40713-14 |
| Наименование СИ | Манометры электронные |
| Обозначение типа СИ | ЭКМ |
| Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 13.11.2019 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры электронные ЭКМ (далее по тексту - ЭКМ) предназначены для измерений и контроля абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.
Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, светодиодный индикатор (СД) или жидкокристаллический индикатор (ЖК). Измеряемая среда подается в камеру первичного преобразователя, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сигнала первичного преобразования. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и в цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от значения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами.
Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.
В зависимости от возможности перестройки диапазона измерений ЭКМ являются многопредельными, перенастраиваемыми.

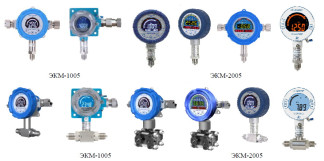

ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005, отличающихся конструктивным исполнением.
Обозначения ЭКМ в зависимости от измеряемого давления:
- ЭКМ-1005-ДА, ЭКМ-2005-ДА - манометры абсолютного давления;
- ЭКМ-1005-ДИ, ЭКМ-2005-ДИ - манометры избыточного давления;
- ЭКМ-1005-ДИВ, ЭКМ-2005-ДИВ - манометры избыточного давления - разрежения;
- ЭКМ-1005-ДД, ЭКМ-2005-ДД - манометры разности давлений;
- ЭКМ-1005-ДГ, ЭКМ-2005-ДГ - манометры гидростатического давления.
ЭКМ имеют исполнения:
- общепромышленное,
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь»
(ЕхХ
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехё),
- атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕхё).
•J
1
I
&
В ЭКМ предусмотрено внутреннее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Верхние пределы измерений или диапазоны измерений:
- избыточного давления
от 4 кПа до 60 МПа; от 25 кПа до 6 МПа;
- абсолютного давления
- давления-разрежения:
с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения с различающимися по абсолютному значению верхними пределами измерений: избыточного давления и разрежения
от 0,3 кПа до 50 кПа;
от 60 кПа до 2,4 МПа;
до 100 кПа; от 0,25 кПа до 2,5 МПа; от 4 кПа до 250 кПа.
- разности давлений
- гидростатического давления Пределы допускаемой основной приведенной погрешности в процентах от нормирующего значения g, %: ±0,25; ±0,4; ±0,5; ±0,6; ±0,8; ±1,0; ±1,2; ±1,5.
| Вариация выходного сигнала не более
Код предела допускаемой основной приведенной погрешности при заказе (для предела допускаемой основной приведенной погрешности в зависимости от верхнего предела (диапазона измерений): В (от ±0,25 до ±0,6 %); С (от ±0,4 до ±1,0 %); D (±0,6 %, ±1,5 %).
Выходные сигналы:
- унифицированный сигнал постоянного тока, мА:
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной 20±5 °С, %/10°С:
Диапазон рабочих температур окружающего воздуха, °С: Габаритные размеры (длина; ширина; высота), мм, не более: Потребляемая мощность, Вт, не более:
Средняя наработка на отказ, ч:
Средний срок службы, лет:
Маркировка взрывозащиты:
ЭКМ-1005Ех:
0-5, 0-20, 4-20. 0,5g.
±0,2 ±0,25, ±0,3, ±0,35, ±0,4 от минус 40 до плюс 70.
(197; 124; 93). 0,6 (при напряжении 24 В), 1,0 (при напряжении 36 В);
150000(250000) в зависимости от исполнения.
15 (30)
в зависимости от исполнения.
b 0ExiaIICT6 X, b 1ExdIICT6 X.
наносится на поликарбонатную пленку, наклеиваемую на передние панели корпусов преобразователей - методом шелкографии, на руководства по эксплуатации НКГЖ.406233.0ХХРЭ, НКГЖ.406233.0ХХПС - типографским способом.
В комплект поставки входят:
- Манометры электронные ЭКМ_
1 шт. 1 компл. 1 экз. 1 экз. 1 экз.
- Комплект монтажных частей и принадлежностей
- Руководство по эксплуатации
- Паспорт
- Методика поверки Поверка
осуществляется по документу НКГЖ.406233.053МП «Манометры электронные ЭКМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.07.2014 г.
Основные средства поверки:
- комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210», диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±0,003 мА; верхние пределы измерений давлений: от 10 кПа до 60 МПа, пределы допускаемой основной погрешности: от ±0,03 % до ±0,3 %;
- калибратор-измеритель унифицированных сигналов ИКСУ 260, диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±(10-4^I + 1) мкА.
содержатся в руководствах по эксплуатации НКГЖ.406233.0ХХРЭ.
Нормативные и технические документы, устанавливающие требования к манометрам электронным ЭКМ
ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная
8 3
схема для средств измерений абсолютного давления в диапазоне 1-10 1 -10 Па.
ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная
2 2
схема для средств измерений абсолютного давления в диапазоне 2,7-10 -^4000-10 Па.
ТУ 4212-082-13282997-09. Манометры электронные ЭКМ. Технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 13801 |
| Поверителей | 223 |
| Актуальность данных | 29.06.2025 |
