Государственный реестр средств измерений

Термометры цифровые эталонные ТЦЭ-005, 40719-15

40719-15
Термометры цифровые эталонные ТЦЭ-005 (далее - ТЦЭ) предназначены для измерений температуры различных сред и сопротивления термопреобразователей сопротивления платиновых (ТСП) по ГОСТ 6651-2009 (МЭК 60751), термометров сопротивления платиновых вибро-прочных эталонных ПТСВ (2-го и 3-го разрядов), а также ТСП с индивидуальными статическими характеристиками (ИСХ).
Карточка СИ
Номер в госреестре 40719-15
Наименование СИ Термометры цифровые эталонные
Обозначение типа СИ ТЦЭ-005
Изготовитель ООО НПП "ЭЛЕМЕР", г. Москва
Год регистрации 2015
Срок свидетельства 12.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры цифровые эталонные ТЦЭ-005 (далее - ТЦЭ) предназначены для измерений температуры различных сред и сопротивления термопреобразователей сопротивления платиновых (ТСП) по ГОСТ 6651-2009 (МЭК 60751), термометров сопротивления платиновых вибро-прочных эталонных ПТСВ (2-го и 3-го разрядов), а также ТСП с индивидуальными статическими характеристиками (ИСХ).

Описание

Принцип действия ТЦЭ основан на аналого-цифровом преобразовании измеряемых сигналов электрического сопротивления, поступаемых от ТСП.

ТЦЭ независимо по двум каналам преобразуют измеренные значения сопротивлений ТСП в значения температуры по номинальным статическим характеристикам (НСХ) в соответствии с ГОСТ 6651-2009, а также по ИСХ, представленным в виде функции Каллендара-Ван Дюзена или функций отклонения от полиномов МТШ-90. ТЦЭ могут вычисляют разность температур и сопротивлений, подключенных к нему ТСП или ПТСВ.

ТЦЭ являются многофункциональными приборами, в состав которых входят: блок измерительный, первичные преобразователи ПТСВ и кабели измерительные.

ТЦЭ являются микропроцессорными переконфигурируемыми потребителем приборами с индикацией текущих значений измеряемых сопротивлений и температур и предназначены для функционирования в автономном режиме. Просмотр и изменение параметров конфигурации ТЦЭ производится как с кнопочной клавиатуры, так и с помощью компьютерной программы. Связь ТЦЭ с компьютером (ПК) осуществляется по интерфейсу RS232 или по интерфейсу USB 2.0 при помощи преобразователя интерфейса МИГР-05и-2.

ТЦЭ выпускаются в двух модификациях ТЦЭ-005/М2 и ТЦЭ-005/М3, отличающихся конструктивным исполнением корпуса и наличием жидкокристаллического дисплея (у модификации ТЦЭ-005/М2).

Для взаимодействия ТЦЭ с персональным компьютером используется внешнее программное обеспечение (ПО).

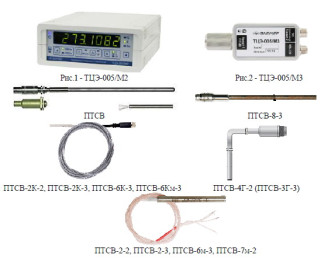

Фотографии общего вида ТЦЭ представлены на рисунках 1, 2, ПТСВ на рисунке 3.

ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3, ПТСВ-6Км-3    ПТСВ-4Г-2 (ПТСВ-ЗГ-З)

S    AJr®

Рис. 1 - ТЦЭ-005/М2    Рис.2 - ТЦЭ-005/М3

ПТСВ-2-2, ПТСВ-2-3, ПТСВ-6м-3, ПТСВ-7м-2 Рис.3

Программное обеспечение

Термометры цифровые эталонные ТЦЭ-005 имеют встроенное, метрологически значимое ПО, и внешнее (автономное ПО). Встроенное ПО загружается в измерительный блок термометра на этапе производственного цикла и может быть изменено только на предпри-ятии-изготовителе.

Внешнее ПО, предназначенное для взаимодействия ТЦЭ с компьютером, не оказывает влияния на метрологические характеристики ТЦЭ, а служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации ТЦЭ. Конфигурирование ТЦЭ включает в себя: включение/выключение измерительных каналов, установку параметров фильтрации, установку количества десятичных знаков, выбор градуировочной характеристики. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ТЦЭ и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные встроенное программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

Встроенное ПО для ТЦЭ

Идентификационное наименование ПО

ITE M2 Ver2 12

Номер версии (идентификационный номер) ПО

2.12

Цифровой идентификатор программного обеспечения

Не применяется

Алгоритм вычисления цифрового идентификатора программного обеспечения

Отсутствует

Примечание: () и более поздние версии.

Лист № 3 Всего листов 8

Идентификационные данные автономного программного обеспечения приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

ПО «Настройка ТЦЭ»

Идентификационное наименование ПО

SetupTCE-005 M2 v1.07.exe

Номер версии (идентификационный номер) ПО

1.07Г)

Цифровой идентификатор программного обеспечения

Не применяется

Алгоритм вычисления цифрового идентификатора программного обеспечения

Отсутствует

Примечание: и более поздние версии.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Диапазон измерений сопротивления (^

-    с эталонным резистором номиналом 25 Ом:    от 0 до 100 Ом;

-    с эталонным резистором номиналом 100 Ом: от 0 до 375 Ом.

Диапазоны измерений и пределы допускаемых основных абсолютных погрешностей измеряемых величин приведены в таблицах 1, 2, 3.

Примечание: ( ) При использовании внешних эталонных резисторов их погрешность должна быть ±0,0005 %.

Таблица 3 - Режим измерений электрического сопротивления ТЦЭ-005

Номинальное значение сопротивление эталонного резистора Rо,

Ом

Диапазон измерений сопротивления, Ом

Пределы допускаемой основной абсолютной погрешности измерения сопротивления ARt ( ), Ом

Индекс заказа

А

В

25

0-25

±0,0003

±0,0003

25-100

±(0,0003 XR/25)

±(0,0003 XR/25)

100

0-100

±0,0005

±0,001

100-375

±(0,0005 xR/100)

±(0,001 xR/100)

Примечания:

1    R - значение измеряемого сопротивления, Ом.

2    () Расширенная неопределенность измерения сопротивления не превышает ARt.

Таблица 4 - Режим изме

зении температуры

НСХ

ТСП

а, °С-1

Номинальное значение сопротивления эталонного резистора, Ом

Диапазон

измерений

температуры,

°С

Пределы допускаемой основной абсолютной погрешности измерений температуры относительно НСХ(*) А1 , °С

Индекс заказа

А

В

Pt10

0,00385

25

-200-+400

±0,01

±0,01

+400-+850

±(0,01 + 1,5x10-5x ( t - 400))

±(0,01 + 1,5x10-5x ( t - 400))

Pt25

0,00385

25

-200-0

±0,003

±0,003

0-+850

±(0,003 + 1,5x10-5x t )

±(0,003 + 1,5x10-5x t )

Pt50

0,00385

25

-200--130

±0,002

±0,002

-130-+310

±(0,002 + 10-5х ( t

+ 130))

±(0,002 + 10-5х ( t

+ 130))

100

-200-+260

±0,003

±0,006

+260-+850

±(0,003 + 0,8х10-5х (

0)

6

2

-

t

±(0,006 + 1,5х10-5х ( t

- 260))

Pt100

0,00385

100

-200-0

±0,0015

±0,003

0-+780

±(0,0015 + 0,8х10-5х

t )

±(0,003 + 1,5х10-5х

t )

10П

(Pt’10)

0,00391

25

-200-+400

±0,01

±0,01

+400-+850

±(0,01+ 1,5х10-5х ( t

- 400))

±(0,01+ 1,5х10-5х (

t - 400))

25П

(Pt’25)

0,00391

25

-200-0

±0,003

±0,003

0-+850

±(0,003 + 1,5х10-5х

t

)

±(0,003 + 1,5х10-5х

t

)

50П

(Pt’50)

0,00391

25

-200--130

±0,002

±0,002

-130—+310

±(0,002 + 1,5х10-5х (

+ 130))

±(0,002 + 1,5х10-5х ( t

+ 130))

100

-200-+260

±0,003

±0,006

+260—+850

±(0,003 + 0,8х10-5х (

t - 260))

±(0,006 + 1,5х10-5х (

t - 260))

100П

(Pt’100)

0,00391

100

-200-0

±0,0015

±0,003

0-+780

±(0,0015 + 0,8х10-5х

t

)

±(0,003 + 1,5х10-5х

t

)

Примечания:

(*)

1    - Расширенная неопределенность измерения температуры не превышает пределов допускаемой основной абсолютной погрешности измерений температуры относительно НСХ.

2    t - значение измеряемой температуры, °С.

Таблица 5 - Метрологические характеристики ПТСВ, регистрационный № 32777-06

Тип

первичного

преобразователя

Основные метрологические характеристики ПТСВ

Относительное сопротивление ПТСВ

W100, не менее

Диапазон

измерений,

°С

Пределы доверительной погрешности при доверительной

(*)

вероятности 0,95 v ’

Д2. °С

Woa, не менее

Wng, не менее

ПТСВ-1 (2-ой разряд)

1,11795

0,844235

1,3924

-50-0

+0,02

0-+30

+0,01

+30-+150

±0,02

+150-+230

+0,02

+230-+420

+0,02

+420-+450

+0,02

ПТСВ-1 (3-ий разряд)

1,11795

0,844235

1,3924

-50-0

+0,03

0-+30

+0,02

+30-+150

+0,03

+150-+230

+0,04

+230-+420

+0,04

+420-+450

+0,04

ПТСВ-2 (3-ий разряд)

1,11795

0,844235

1,3924

-200--50

+0,05

-50-0

+0,03

0-30

+0,02

30-+150

+0,03

+150-+230

+0,04

ПТСВ-3 (3-ий разряд)

1,11795

0,844235

1,3924

-50-0

+0,03

0-+30

+0,02

+30-+150

+0,03

+150-+230

+0,04

+230-+420

+0,04

+420-+450

+0,04

+450-+500

+0,07

ПТСВ-4 (2-ой разряд)

1,11795

0,844235

1,3924

-50-0

+0,02

0-+30

+0,01

+30-+150

+0,02

+150-+230

+0,02

ПТСВ-4 (3-ий разряд)

1,11795

0,844235

1,3924

-50-0

+0,03

0-+30

+0,02

+30-+150

+0,03

+150-+230

+0,04

ПТСВ-5 (3-ий разряд)

1,11750

0,844990

1,3908

-50-0

+0,03

0-+30

+0,02

+30-+150

+0,03

+150-+230

+0,04

Таблица 6 - Основные метрологические характеристики ПТСВ, регистрационный № 57690-14

Основные метрологические характеристики ПТСВ

Тип

Относительное сопротивление ПТСВ

Диапазон

измерений,

°С

Пределы

доверительной

первичного

преобразователя

Woa, не менее

Wng, не менее

W100, не менее

погрешности при доверительной вероятности 0,95 (

А2,, °С

-200-+50

±0,03

-50-0

+0,02

ПТСВ-2 (2-ой разряд)

1,11795

0,844235

1,3924

0

+0,01

0-+50

+0,01

+50-+160

+0,02

-200-50

+0,04

-50-0

+0,03

ПТСВ-2 (3-ий разряд)

1,11795

0,844235

1,3924

0

+0,02

0-+50

+0,02

+50-+160

+0,03

-200--50

+0,04

-50-0

+0,03

ПТСВ-6м (3-ий разряд)

1,11460

0,85049

1,3850

0

+0,02

0-+50

+0,02

+50-+150

+0,03

+150-+200

+0,03

-60-0

+0,02

ПТСВ-2К (2-ой разряд)

1,11795

0,844235

1,3924

0

+0,01

0-+60

+0,02

-50-0

+0,02

ПТСВ-2К (3-ий разряд)

1,11760

0,844990

1,3908

0

+0,02

0-+50

+0,02

+50-+150

+0,03

-50-0

+0,02

ПТСВ-6К (3-ий разряд)

1,11750

0,844990

1,3908

0

+0,02

0-+50

+0,02

+50-+160

+0,03

ПТСВ-6Км (3-ий разряд)

1,11190

0,848887

1,3850

-50-0

+0,02

0

+0,02

0-+50

+0,02

+50-+150

+0,03

ПТСВ-7м (2-ой разряд)

1,11795

0,844235

1,3924

-50-0

+0,02

0

+0,01

0-+50

+0,01

ПТСВ-7м (3-ий разряд)

1,11575

0,846970

1,3850

-50-0

+0,02

0

+0,02

0-+50

+0,02

Таблица 7 - Основные метрологические характеристики ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3, регистрационный № 57557-14_

Тип

первичного

преобразователя

Основные мет

дологические характеристики ПТСВ

Относительное сопротивление ПТСВ

W100, не менее

Диапазон

измерений,

°С

Пределы доверительной погрешности при доверительной вероятности 0,95 ( -Az, °С

WGa, не менее

WHg, не менее

ПТСВ-4Г (2-ой разряд)

1,11795

0,844235

1,3924

-50-0

+0,02

0

+0,01

0-+50

+0,01

+50-+150

+0,02

+150-+230

+0,02

ПТСВ-3Г (3-ий разряд)

1,11795

0,844235

1,3924

-50-0

+0,03

0

+0,02

0-+50

+0,02

+50-+150

+0,03

+150-+230

+0,03

+230-+420

+0,04

+420-+450

+0,04

+450-+500

+0,07

ПТСВ-8 (3-ий разряд)

1,11795

0,844235

1,3924

0

+0,02

0-+50

+0,03

+50-+150

+0,04

+150-+230

+0,04

+230-+420

+0,06

+420-+450

+0,06

+450-+660

+0,15

Примечания:

1    WGa, - относительное сопротивление при температуре плавления галлия.

2    WHg, - относительное сопротивление при температуре тройной точки ртути.

3    W100 - относительное сопротивление при температуре 100 °С.

4    t - измеряемая температура, °С.

5    (*) - Расширенная неопределенность измерения температуры не превышает пределов допускаемой основной абсолютной (доверительной) погрешности.

Пределы доверительной погрешности ТЦЭ в комплекте с ПТСВ при доверительной вероятности 0,95(± Д2 ) определяются по формуле:

Az= 1,1 х д/Д+Д",

где Aj, А2- пределы допускаемой основной абсолютной (доверительной) погрешности соответственно из таблицы 3 и таблиц 4, 5, 6.

Пределы допускаемой основной абсолютной погрешности измерений температуры относительно ИСХ определяются по формуле

AR(Rt)

At =

dRt ’ dt

где AR - пределы допускаемой основной абсолютной погрешности измерения сопротивления, приведенные в таблице 1;

R - сопротивление ТСП при температуре t; dR

—- - коэффициент чувствительности (чувствительность) ТСП, определяемый по ин-dt

терполяционным по уравнениям п. 5.2 ГОСТ 6651-2009 (рассчитываемая для значения температуры t по зависимостям сопротивление - температура, приведенным в приложении А ГОСТ 8.461-2009.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной (20±5),°С, %    ±0,5у Габаритные размеры, мм, не более: 205x157x62

(для ТЦЭ-005/М2);

101x40x22 (для ТЦЭ-005/М3)

Масса ТЦЭ, кг, не более    0,9

Средняя наработка на отказ, ч, не менее    50000

Средний срок службы, лет, не менее    12

В соответствии с ГОСТ Р 52937-2008 по устойчивости к климатическим воздействиям при эксплуатации ТЦЭ соответствуют группе исполнения В1, но в расширенной области температур от 0 до плюс 35 °С.

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на прибор. Комплектность средства измерений

Таблица 8

пп

Наименование и шифр

Обозначение

Кол-во

Примечание

1

Т ер мом етр ы ц ифровые эталонные ТЦЭ-005/М2

НКГЖ.405591.007-01

1 шт. 1 шт.

Модификация в соответствии с заказом

Термометры цифровые эталонные ТЦЭ-005/М3

НКГЖ.405591.007-02

2

Кабели измерительные КИ

1 компл.

Модификация ПТСВ в соответствии с заказом и таблицами 4, 5, 6.

3

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ

НКГЖ.408717.ХХХ

В соответствии с заказом

4

Программное обеспечение

ПО «Настройка ТЦЭ»

1 шт.

5

Руководство по эксплуатации.

НКГЖ.405591.007-01РЭ

1 экз.

НКГЖ.405591.007-02РЭ

1 экз.

6

Паспорт

НКГЖ.405591.007-01ПС

НКГЖ.405591.007-02ПС

1 экз.

Поверка

осуществляется в соответствии с документами НКГЖ.405591.007-01РЭ разделом 4 «Методика поверки» руководств по эксплуатации «Термометр цифровой эталонный ТЦЭ-005/М2», НКГЖ.405591.007-02РЭ разделом 4 «Термометр цифровой эталонный ЭТЦ-005/М3», утвержденными ФГУП «ВНИИМС» 15.04.2015 г.

Основные средства поверки:

-    набор однозначных мер электрического сопротивления термостатированных типа МС3050Т с номинальными сопротивлениями: 10 Ом (ПГ: ±0,0001 %); 25 Ом; 100 Ом; 150 Ом (ПГ: ±0,0002 %);

-    термометр сопротивления платиновый эталонный 1-го разряда ПТС-25: диапазон измерений: от минус 196 до 200 °С;

-    калибраторы температуры «ЭЛЕМЕР-КТ-650Н»: диапазон воспроизводимой температуры: от 50 до 680 °С, нестабильность поддержания температуры за 30 мин (в режиме термостата) не более: ±(0,005 + 0,003 -t/100);

-    ампула тройной точки воды: воспроизводимая температура 0,01 °С, ПГ: ±0,2 мК;

-    ампулы реперных точек: галлия (Ga), ПГ: ±0,1 мК; индия (In), ПГ: ±0,5 мК; олова (Sn), ПГ: ±0,3 мК; цинка (Zn), ПГ: ±0,5 мК; алюминия (Al), ПГ: ±2,0 мК;

-    Прецизионный термометрический мост F700B, ВЭТ 34-30-10: предел измерений: 100 Ом,

75 Ом, 50 Ом, ПГ: ±0,000001 %; ±0,0000005 %.

Нормативные документы, устанавливающие требования к термометрам цифровым эталонным ТЦЭ-005

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4381-075-13282997-09. Термометры цифровые эталонные ТЦЭ-005. Технические условия. ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

40719-15
Номер в ГРСИ РФ:
40719-15
Производитель / заявитель:
ООО НПП "ЭЛЕМЕР", г. Москва
Год регистрации:
2015
Cрок действия реестра:
12.11.2025
Похожие СИ
84405-22
84405-22
2022
Общество с ограниченной ответственностью "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань
Срок действия реестра: 21.01.2027
84643-22
84643-22
2022
Amrus Enterprises, Ltd., США (Завод-изготовитель Hangzhou Long Can Liquid Metal Technology Co, Ltd., Китай)
Срок действия реестра: 21.02.2027
84776-22
84776-22
2022
"Ashcroft Instruments GmbH", Германия; "Ashcroft Inc.", США
Срок действия реестра: 28.02.2027
84621-22
84621-22
2022
"Vega Technologies Inc.", Китай; Заводы-изготовители: фирма "Vega Technologies Inc.", Китай; фирма "Vega Technologies Inc.", Тайвань
Срок действия реестра: 03.03.2027
84854-22
84854-22
2022
Общество с ограниченной ответственностью "Приборсервис-Пермь" (ООО "Приборсервис-Пермь"), г. Пермь
Срок действия реестра: 05.03.2027
84877-22
84877-22
2022
"WISE Control Inc.", Корея
Срок действия реестра: 17.03.2027
85403-22
85403-22
2022
Общество с ограниченной ответственностью "РУСГЕОТЕХ" (ООО "РУСГЕОТЕХ"), г. Москва
Срок действия реестра: 22.04.2027
85513-22
85513-22
2022
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва
Срок действия реестра: 04.05.2027
85715-22
85715-22
2022
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Срок действия реестра: 01.06.2027
85763-22
85763-22
2022
Общество с ограниченной ответственностью "Термэкс" (ООО "Термэкс"), г. Томск
Срок действия реестра: 07.06.2027
