| Номер в госреестре | 40760-20 |
| Наименование СИ | Мониторы-трансмиттеры |
| Обозначение типа СИ | DTM |
| Изготовитель | "PVTVM Inc.", США (Место осуществления деятельности: Beijing Economic and Technological Development Zones, Китай) |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мониторы-трансмиттеры серии DTM предназначены для измерений виброускорения, виброскорости, виброперемещения, осевого сдвига и частоты вращения.
Принцип действия мониторов-трансмиттеров серии DTM (далее мониторы-трансмиттеры) основан на обработке сигналов, поступающих от вибропреобразователей и преобразователей вихретоковых.
Конструктивно мониторы-трансмиттеры представляют собой моноблок в пластмассовом корпусе либо щитового крепления, либо с креплением на DIN-рейку.
Мониторы-трансмиттеры серии DTM выпускаются в следующих модификациях: DTM20-101, DTM10-201, DTM10-301, DTM10-202, DTM10-302, DTM10-501, DTM10-502. Модификации отличаются друг от друга измеряемыми характеристиками вибрации и диапазонами измерений.
Мониторы-трансмиттеры DTM20-101 работают с вибропреобразователями (TM0782A, TM0786A, TM0793V, TM0796V) и предназначены для измерений виброускорения, виброскорости и виброперемещения.
Мониторы-трансмиттеры DTM10-201 и DTM10-301 работают с преобразователями вихретоковыми (ТМ0110, TM0120, TM0180, ТМ0105) и предназначены для измерений виброперемещения.
Мониторы-трансмиттеры DTM10-202 и DTM10-302 работают с преобразователями вихретоковыми (ТМ0110, TM0120, TM0180, ТМ0105) и предназначены для измерений осевого сдвига.
Мониторы-трансмиттеры DTM10-501 и DTM10-502 работают с преобразователями вихретоковыми (ТМ0110, TM0120, TM0180, ТМ0105) и предназначены для измерений частоты вращения.

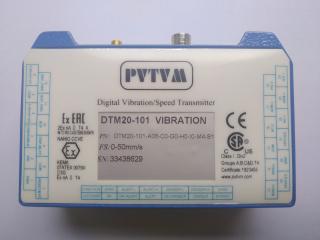

Общий вид модификаций мониторов-трансмиттеров приведен на рисунке 1.
111:
I
rj
отсутствует.
DTM20-101
Таблица 1 - Метрологические характеристики монитора-трансмиттера модификация
| Наименование характеристики | Значение |
| Диапазон измерений размаха виброперемещения, мкм | от 0 до 100 от 0 до 200 от 0 до 500 |
| Диапазон измерений пикового значения (ПИК) или среднего квадратического значения (СКЗ) виброскорости, мм-с-1 | от 0 до 20 от 0 до 50 от 0 до 100 |
| Диапазон измерений СКЗ виброускорения, м-с" | от 0 до 50 от 0 до 100 |
| Диапазон рабочих частот, Гц: - при измерении виброускорения - при измерении виброскорости и виброперемещения | от 4 до 10000 от 4 до 3000 |
| Неравномерность амплитудно - частотной характеристики (АЧХ), дБ | ±3 |
| Номинальный коэффициент преобразования, -2 -1 мА/(м-с" ) (мА/(мм-с" ), мА/мкм) | 2 1 где D - диапазон измерений, м-с" (мм-с" , мкм) $ном - номинальный коэффициент преобразования, мА/(м-с-2) (мА/(мм-с-1), мА/мкм) |
| Отклонение коэффициента преобразования от номинального значения, % | ±1 |
Таблица 2 - Метрологические характеристики мониторов-трансмиттеров модификаций DTM10-201, DTM10-301_
| Наименование характеристики | Значение | |
| Модификация DTM10-201 | Модификация DTM10-301 | |
| Диапазон измерений размаха виброперемещения, мкм | от 0 до 100 от 0 до 200 от 0 до 1000 | от 0 до 100 от 0 до 200 от 0 до 500 |
| Диапазон рабочих частот, Гц | от 4 до 4000 | |
| Неравномерность АЧХ, дБ | ±3 | |
| Номинальный коэффициент преобразования, мА/мкм | ||
| где D - диапазон измерений, мкм Бном - номинальный коэффициент преобразования, мА/мкм | ||
| Отклонение коэффициента преобразования от номинального значения, % | ±1 | |
| Значение | ||
| Наименование характеристики | Модификация | Модификация |
| DTM10-202 | DTM10-302 | |
| ±1 | ||
| ±2 | ±1 | |
| Диапазон измерений осевого сдвига, мм | ±6 | ±2 |
| ±12 | ||
| Номинальный коэффициент преобразования, | где D - диапазон измерений, мм | |
| мА/мм | Бном - номинальный коэффициент преобразо- | |
| вания, мА/мм | ||
| Отклонение коэффициента преобразования от | ±1 | |
| номинального значения, % | ||
Таблица 4 - Метрологические характеристики мониторов-трансмиттеров модификаций DTM10-501, DTM10-502_
| Значение | ||
| Наименование характеристики | Модификация DTM10-501 | Модификация DTM10-502 |
| Диапазон измерений частоты вращения, об/мин | от 10 до 1000 от 10 до 3600 от 10 до 6000 от 10 до 10000 от 10 до 30000 от 10 до 50000 | |
| Номинальный коэффициент преобразования, мА/(об-мин-1) | где D - диапазон измерений об-мин-1 | |
| $ном - номинальный коэффициент преобразования, мА/(об-мин-1) | ||
| Отклонение коэффициента преобразования от номинального значения, % | ±1 | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Токовый выход, мА | от 4 до 20 |
| Диапазон рабочих температур, °С | от -35 до +70 |
| Параметры электрического питания: напряжение постоянного тока, В | от 22 до 30 |
| Масса, кг, не более | 1,0 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 115x70x75 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | 2Ex nA IIC T4 X Gc |
наносится на титульные листы руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Монитор-трансмиттер серии DTM | Модификация по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-6551-441-2020 | 1 экз. |
осуществляется по документу РТ-МП-6551-441-2020 «ГСИ. Мониторы-трансмиттеры серии DTM», утвержденному ФБУ «Ростест-Москва» 28 января 2020 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по приказу Росстандарта от 27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения;
- источник питания GPD-72303S (регистрационный номер в Федеральном информационном фонде № 49221-12);
- мультиметр цифровой Agilent 34410А (регистрационный номер в Федеральном информационном фонде № 33921-07);
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД (регистрационный номер в Федеральном информационном фонде № 41293-09);
- установка тахометрическая УТ05-60 (регистрационный номер в Федеральном информационном фонде № 6840-78)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения Техническая документация изготовителя фирмы PVTVM Inc.
| Зарегистрировано поверок | 120 |
| Поверителей | 5 |
| Актуальность данных | 20.11.2024 |
