Датчики температуры ДТМ, 40782-16

Назначение

Датчики температуры ДТМ (далее - датчики) предназначены для автоматического непрерывного измерения температуры твердых, сыпучих, газообразных сред во взрывоопасных зонах предприятий горнодобывающей и нефтегазовой промышленности в составе аппаратуры контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ», «МИКОН III» разработки ООО «Ингортех», а также в составе других аналогичных систем контроля.

Описание

Принцип действия датчиков основан на зависимости параметров полупроводникового чувствительного элемента (ЧЭ) от изменения температуры измеряемой среды. Результаты измерений температуры (выходной сигнал датчика) в виде двухбайтового кода по линии связи, с интерфейсом 1-Wire, передаются на вычислительный блок аппаратуры «КРУГ», или на контроллер универсальный шахтный КУШ, или на ДТМ-Х, где преобразуются в значения температуры.

Датчик представляет собой чувствительный элемент DS 18B20 фирмы «DALLAS Semiconductor», который помещен в защитную арматуру в виде гильзы из латуни или пластмассы.

Датчики выпускают в 5 исполнениях:

-    ДТМ - датчик температуры с интерфейсом MicroLan;

-    ДТМ-Х, где:

-    ДТМ-1 - датчик температуры с дополнительными функциями индикации давления и влажности шахтной атмосферы с выходами по напряжению (от 0,4 до 2) В;

-    ДТМ-2 - датчик температуры с дополнительными функциями индикации давления и влажности шахтной атмосферы с выходом RS-485;

-    ДТМ-3 - датчик для измерения температуры в 4 точках контроля и 4 выходами по напряжению (от 0,4 до 2) В;

-    ДТМ-4 - датчик для измерения температуры в 10 точках контроля и выходом RS-485.

Встроенное программное обеспечение (ПО) датчика преобразует сигнал Microlan в аналоговый выходной сигнал (от 0,4 до 2) В (в исполнениях ДТМ-1, ДТМ-3) и передает сигнал по линии связи на внешний контроллер или ПК, при этом на жидкокристаллическом дисплее отображается результат измерения.

ЧЭ представляет собой плоский прямоугольный полупроводниковый элемент с тремя выводными проводниками во фторопластовой изоляции, которые выведены на внешнее разъемное соединение в головке датчика.

Крепление к месту установки и подключение проводится специальным комплектом элементов подключения и монтажа.

Датчики являются однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя и его сервисных центрах изделиями.

По устойчивости к механическим воздействиям в рабочих условиях датчики относятся к группе L3 по ГОСТ Р 52931-2008.

По устойчивости к воздействию температуры и влажности окружающего воздуха датчики соответствуют группе Д3 по ГОСТ Р 52931-2008.

По степени защиты оболочки датчики соответствуют исполнению IP54 по ГОСТ 14254-96.

Уровень и вид взрывозащиты по ГОСТ Р 51330.0-99 :

-    для исполнения ДТМ    PO Exial Х;

-    для исполнений ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4    PO Exial.

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

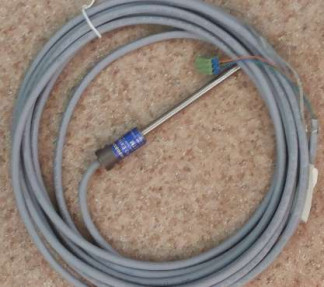

Место пломбирования - не пломбируется Общий вид датчика представлен на рисунках 1-4.

Лист № 3 Всего листов 9

Место пломбирования - правый верхний угол большой крышки.

Рисунок 2 - Фото общего вида исполнения ДТМ-1, ДТМ-2 (на примере ДТМ-2)

Место пломбирования - правый верхний угол большой крышки.

Рисунок 3 - Фото общего вида исполнения ДТМ-3

Программное обеспечение

Идентификационные данные программного обеспечения датчиков представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.

Технические характеристики

Диапазон измерения температуры, °С

-    ДТМ, ДТМ-3, ДТМ-4

-    ДТМ-1, ДТМ-2

Диапазон показаний температуры, °С

-    ДТМ-3, ДТМ-4

-    ДТМ-1, ДТМ-2

Пределы допускаемой абсолютной погрешности измерения, °С Пределы допускаемой абсолютной погрешности преобразования (для ДТМ-1, ДТМ-3), °С

Номинальное напряжение питания постоянного тока, В Диапазон напряжения питания постоянного тока, В Ток потребления (при номинальном напряжении питания), мА, не более

Потребляемая мощность, мВ А, не более Количество/тип интерфейсных портов, шт.

-    ДТМ

-    ДТМ-1

-    ДТМ-2

-    ДТМ-3

-    ДТМ-4

Наличие индикатора:

-    ДТМ, ДТМ-4

-    ДТМ-1, ДТМ-2, ДТМ-3

Уровень взрывозащиты (по ГОСТ Р 51330.0-99)

-    ДТМ

-    ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 Габаритные размеры, мм, не более:

-    ДТМ (длинахдиаметр)

-    ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 (длинахширинахвысота) Масса, г, не более:

-    ДТМ

-    ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 Рабочие условия эксплуатации:

о/~'

-    температура окружающего воздуха, С:

-    ДТМ, ДТМ-3, ДТМ-4

-    ДТМ-1, ДТМ-2

-    относительная влажность воздуха, %

-    атмосферное давление, кПа Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Значение

характеристики

от минус 10 до плюс 85 от минус 10 до плюс 35

от минус 55 до плюс 125 от минус 40 до плюс 100 ±0,5

±0,75

12

от 8 до 14

30

360

1/Microlan 1/аналоговый 0,4 - 2 В 1/RS-485 4/аналоговый 0,4 - 2 В 1/RS-485

без индикатора индикатор типа oled

PO Exial X PO Exial

300x20

320x165x98

400

2700

от минус 10 до плюс 85 от минус 10 до плюс 35 от 0 до 100 (с конденсацией влаги) от 87,6 до 119,7 20000 6

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус датчиков методом металлографики.

Поверка

осуществляется по документу МП 81-221-2014 «ГСИ. Датчики температуры ДТМ. Методика поверки», утвержденному ФГУП «УНИИМ» «29» февраля 2016 г.

Основные средства поверки:

-    эталон единицы температуры 3 разряда в диапазоне значений от минус 50 °С до плюс 450 °С, в соответствии с ГОСТ 8.558-2009;

-    термостат прецизионный переливной ТПП-1.1, диапазон от минус 40 °С до плюс 100 °С, ПГ ±0,01 °С, в соответствии с ГОСТ 8.558-2009;

-    эталон единицы напряжения постоянного электрического тока 3 разряда в диапазоне значений от 0 до 10 В, в соответствии с ГОСТ 8.027-2001.

Знак поверки в виде поверительной наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

Методика (метод) измерений содержится в документе ИГТ.4215-017-44645436 РЭ «Датчики температуры ДТМ. Руководство по эксплуатации»

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-017-44645436-2008 «Датчик температуры ДТМ. Технические условия»
