Колонки топливораздаточные ТОПАЗ, 40785-20

Назначение

Колонки топливораздаточные «ТОПАЗ» (далее - ТРК) предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо), с вязкостью от 0,55 до 40 мм /с при его выдаче с учётом требований учетно-расчётных операций.

Описание

Принцип действия ТРК состоит в следующем - после задания дозы на дистанционном устройстве или блоке местного управления ТРК, топливо из резервуара подается в гидравлическую систему ТРК через обратный клапан, фильтр предварительной очистки, измеритель объема, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через разрывную муфту и раздаточный рукав с раздаточным краном, поступает в топливный бак транспортного средства.

В ТРК реализован прямой метод измерений объема топлива, проходящего через ТРК, с помощью измерителя объема, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршни измерителя объема совершают возвратнопоступательное движение, топливо при этом вытесняется из измерительных камер. Поступательное движение поршней преобразуется во вращательное движение вала кривошипов и через муфту передают вращательное движение на диск с прорезями генератора импульсов, в котором вращение диска преобразуется в последовательность электрических импульсов, поступающих в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по каждому раздаточному рукаву ТРК.

Состав и количество электронных блоков в блоке управления и индикации определяются исполнением ТРК. Установка нулевых показаний указателя разового учёта, на индикаторе блока управления и индикации, перед каждым измерением объёма топлива производится автоматически.

ТРК состоит из:

-    рамы с корпусом;

-    гидравлического блока (с насосным моноблоком - всасывающий или без насосного моноблока - напорный) включающего в состав;

-    моноблок насосный ZYB-50, производства фирмы «Zhengzhou Jayo Petroleum

Machinery Co., Ltd.», Китай;

-    измеритель объема типа RSJ-50, производства фирмы «Zhejiang Maide Machine Co., Ltd.», Китай;

-    генератора импульсов FBCGQ-3, производства фирма «Zhejiang Datian

Machine Co., Ltd.», Китай, или «Топаз-171 Д», производства ООО «Топаз-

сервис», Россия;

-    клапан соленоидный;

-    клапан электромагнитный;

-    раздаточные рукава с раздаточными кранами;

-    блока индикации и управления, производства ООО «Топаз-сервис».

По заказу потребителя ТРК могут быть оснащены вспомогательными и дополнительными устройствами:

-    системой отбора паров топлива из заправляемого бака;

-    электромеханическими указателями суммарного учета;

-    системой подогрева с температурным модулем и термопреобразователем;

-    блоком местного управления с интерфейсом связи (GSM, RS485; LAN, LON) и без

него;

-    терминалом управления отпуском топлива;

-    считывателями бесконтактных карт;

-    раздаточными рукавами с раздаточными кранами, установленными на отдельно стоящих стойках (далее - сателлиты);

-    мультимедийным оборудованием.

ТРК выпускается в нескольких модификациях, отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой. Исполнения ТРК каждой модификации отличаются количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.

ТРК имеет следующее обозначение:

Колонка топливораздаточная «ТОПАЗ-X1Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 Х12 Х13 Х14 Х15 Х16 Х17

Х18 Х19 Х20 Х21 Х22» ТУ 4213-001-53540133-2009, где Х1 - конструктивное исполнение корпуса ТРК: от 1 до 6, внешний вид представлен на рисунках 1 - 6;

Х2 - количество выдаваемых видов топлива: от 1 до 5;

Х3 - цифра, характеризующая комплект оборудования, применённый в гидравлической системе ТРК:

0    - отсутствует насосный моноблок;

1    - комплект оборудования фирмы «Zhejiang Maide Machine Co., Ltd.», Китай;

Х4 - цифра, характеризующая количество одновременно обслуживаемых сторон и наличие системы отбора паров:

1    - одинарная ТРК с двухсторонней индикацией без системы отбора паров;

2    - двойная ТРК с двухсторонней индикацией без системы отбора паров;

3    - одинарная ТРК с двухсторонней индикацией с системой отбора паров;

4    - двойная ТРК с двухсторонней индикацией с системой отбора паров;

5    - одинарная ТРК с односторонней индикацией без системы отбора паров;

6    - двойная ТРК с односторонней индикацией без системы отбора паров;

7    - одинарная ТРК с односторонней индикацией с системой отбора паров;

8    - двойная ТРК с односторонней индикацией с системой отбора паров;

Х5 - цифра, обозначающая номинальный расход топлива, л/мин:

1    - 50;

2    - 50 и 80;

3    - 50 и 130;

4    - 80;

5    - 130;

6    - 80 и 130;

7    - 50, 80 и 130;

Х6 - цифра, обозначающая тип индикации (пример записи - «2»):

1    - светодиодная индикация (стандарт 7/7/4, или 7/7/5 если LON);

2    - жидкокристаллическая индикация (стандарт 7/7/4, или 7/7/5 если LON);

3    - устройство индикации «Топаз-106ЦМ»;

4    - модуль дисплейный;

5    - жидкокристаллическая индикация под управлением «Топаз-306БУ3»;

6    - жидкокристаллическая индикация с мультимедийным устройством для отображения пользовательского контента;

7    - светодиодная индикация с мультимедийным устройством для отображения пользовательского контента;

Х7 - цифра, обозначающая наличие температурного модуля, комплектуемого по заказу (пример записи - «0»);

Х8 - указывается наличие электромеханических указателей суммарного учета (их количество цифрой от "0" (отсутствуют) до "8" и буквой: А - 10 указателей суммарного учета);

Х9 - цифра, обозначающая наличие блока местного управления (пример записи - «4»):

0    - отсутствует блока местного управления;

1    - установлен блок «Топаз-186-04»;

2    - установлен блок «Топаз-186-05»;

3    - установлен блок «Топаз-306БС»;

4    - установлен блок «Топаз-306БМУ1»;

5    - установлен блок «Топаз-186-08», связь с офисом по GSM, 485, LAN;

6    - установлен блок «Топаз-186-07», связь с офисом по 485, LAN;

7    - блок индикации и управления с терминалом управления отпуском топлива;

Х10 - число, обозначающее наличие устройства ввода/вывода:

00    - отсутствует устройство ввода;

от 01 до 99 - вариант комплектования: клавиатура, считыватель и т.д.:

01    - две клавиатуры, два считывателя (Perco, для карт Em-Marine);

02    - две клавиатуры;

03    - одна клавиатура, один считыватель (Perco, для карт Em-Marine);

04    - одна клавиатура;

05    - один считыватель (Perco, для карт Em-Marine);

06    - механические кнопки «Пуск» и «Стоп»;

07    - одна клавиатура, один считыватель Perco, один термопринтер;

08    - одна клавиатура, один считыватель Perco, дополнительный RS-485 на клеммной коробке;

09    - две клавиатуры, два считывателя Perco, один термопринтер;

10    - мультимедийное устройство для отображения пользовательского контента (монитор);

11    - одна клавиатура, один считыватель (275-02, для карт Mifare);

12    - две клавиатуры, два считывателя (275-02, для карт Mifare);

13    - одна клавиатура, один считыватель Mifare, один термопринтер;

14    - две клавиатуры, два считывателя Mifare, один термопринтер;

15    - одна клавиатура, один считыватель (275-02, для карт Mifare), один дополнительный выход RS-232 для принтера;

16    - одна клавиатура, один считыватель (Perco, для карт Em-marine), один дополнительный выход RS-232 для принтера;

17    - LON интерфейс к СУ, одна клавиатура (на базе 306БУ12 и табло 7/7/5);

18    - LON интерфейс к СУ, две клавиатуры (на базе 306БУ12 и табло 7/7/5);

19    - LON интерфейс к СУ, клавиатур нет (на базе 306БУ12 и табло 7/7/5);

20    - две клавиатуры, два считывателя (Perco, для карт Em-marine), один дополнительный выход RS-232 для принтера;

от 21 до 40 - модификация терминала управления "Топаз-272";

Х11 - буквенное обозначение рабочей стороны: (А) или (В), при отсутствии двухстороннее;

Х12 - буквенное обозначение, указывается в ТРК серии 21Х с торцевым расположением рукава - (Т);

Х13 - буквенное обозначение модификации конструктивного исполнения для 1-го и 4-го корпусов- «М», буквенное обозначение модификации с присоединением раздаточного рукава к надстроенной части корпуса - «Н» для ТРК в корпусах 4, 4М;

Х14 - указывается при наличии частотного регулятора - буква «Р» с дополнительными цифрами, указывающими на номер вида топлива (пример записи - «Р12», где «1» и «2» - это первый и второй виды топлива). Если номер не указан - частотный регулятор установлен на всех видах топлива. Наличие "РР" указывает, что ТРК подготовлена для модернизации до «Р», (пример записи - «РР»);

Х15 - буквенное обозначение наличия блока радиосвязи Bluetooth (пример записи - «Б»);

Х16 - буквенное обозначение наличия дополнительных кранов на входе в гидравлическую систему с напорной гидравликой (пример записи - «К»);

Х17 - буквенное обозначение ТРК с габаритами, уменьшенными относительно стандартных (пример записи:

-    «Уг» - ТРК с габаритами, уменьшенными по горизонтали;

-    «Ув» - ТРК с габаритами, уменьшенными по вертикали;

-    «Увг» - ТРК с габаритами, уменьшенными по вертикали и по горизонтали);

Х18 - указывается напряжение питания ТРК в случае, если оно отличается от 220 В или 380 В (пример записи - "=24 В");

Х19 - указывается при наличии однострочной индикации для ТРК в корпусе 1, 2, 3, 4, 6 (пример записи - «1»);

Х20 - указывается при наличии двух индикаций для ТРК в корпусе «4» или «4М» (пример записи - «2И»);

Х21 - указывается при наличии сателлита (ов) ТРК (пример записи - «Сат1А» (сателлит к рукаву 1А);

Х22 - буквенное обозначение, указывается в случае установки крана раздаточного на одну сторону и только для ТРК в корпусах «4, 4М, 1 и 1М» (пример записи - «П»).

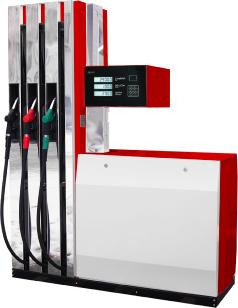

Общий вид модификаций ТРК представлен на рисунках 1 - 7.

Схемы пломбировки входящих в состав ТРК измерителя объема, генератора импульсов и блока управления от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8 - 12.

«ТОПАЗ-11Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М»    «ТОПАЗ-11Х3»

«ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Хц Т»

«ТОПАЗ-2Х2Х3»

«ТОПАЗ-2Х2Х3-Х4Х5-

ХбХ7Х8Х9/10»

«ТОПАЗ-2Х2Х3-Х4Х5-

Х6Х7Х8Х9/21»

Рисунок 2 - Внешний вид исполнений «ТОПАЗ-2Х2Х3», «ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Хц Т», «ТОПАЗ-2Х2Х3-Х4Х5-6», «ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/Ю», «ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/21»

«ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М П»

«ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Хц М»

Рисунок 4 - Внешний вид исполнений «ТОПАЗ-4Х2Х3», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 Н», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М П», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/22 Х11 М П»

Рисунок 5 - Внешний вид    Рисунок 6 - Внешний вид исполнения

модификаций «ТОПАЗ-51Х3»    «ТОПАЗ-61Хз-Х4Х5-Х6Х7Х85»

£

Пломба изготовителя или пломба с нанесенным знаком поверки

а) «ТОПАЗ-306БУ5»    б) «ТОПАЗ-306БУ6»

Программное обеспечение

а) «Топаз-306БУ7»

ТРК имеют встроенное программное обеспечение (ПО) Топаз, которое установлено в блок управления. Данное ПО обеспечивает:

-    сбор и обработку информации от измеряющих устройств, входящих в состав ТРК;

-    накопление и хранение в суммарном виде информации об измеренном количестве

ЖМТ;

-    управление процессом дозированного отпуска ЖМТ и измерений;

-    передачу результатов измерений в дистанционное управляющее устройство. Конструкция ТРК исключает возможность несанкционированного влияния на ПО и

измерительную информацию. ПО защищено от несанкционированного изменения путем пломбирования блоков управления. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём. В ПО выделена метрологически значимая часть (МЗЧ).

Идентификация (МЗЧ) ПО осуществляется с помощью персонального компьютера или АРМ оператора.

Методика проведения идентификации ПО, в том числе метрологически значимой части, описана в эксплуатационной документации на блоки управления в разделах: «Подготовка к работе», «Конфигурация устройства», «Параметры устройства» «Настройка устройства».

Нормирование метрологических характеристик ТРК проведено с учетом влияния ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Количество видов ЖМТ, раздаточных рукавов, габаритные размеры и масса исполнений ТРК указаны в таблице 4.

Примечания:

1.    При оснащении ТРК жидкокристаллической или светодиодной индикацией с мультимедийным устройством для отображения пользовательского контента, ее масса увеличивается не более, чем на 40 кг. Габариты ТРК при этом не изменяются.

2.    По заказу потребителя ТРК могут быть оснащены:

-    терминалом управления отпуском топлива массой не более 110 кг, габариты ТРК при этом не изменяются;

-    системой отбора паров, которыми оснащаются только раздаточные рукава с номинальным расходом топлива 50 л/мин, масса ТРК при этом увеличивается в соответствии с таблицей 5, габариты ТРК при этом не изменяются.

Таблица 5 - Изменение массы ТРК, оснащенной системой отбора паров

Знак утверждения типа

наносится на маркировочную табличку ТРК методом лазерной гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по:

-    МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» (при первичной и периодической поверке);

-    МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

-    по документу МИ 1864-88:

-    рабочие эталоны единицы объема жидкости 2-го разряда из части 3 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 - мерники эталонные 2-го разряда номинальной вместимостью 2, 5, 10, 20, 50, 100 л, с основной погрешностью не более ±0,08 % при первичной поверке и ±0,1 % при периодической поверке.

-    по документу МИ 2895-2004:

-    рабочие эталоны единицы объема жидкости 2 разряда по приказу Росстандарта от 07.02.2018 № 256 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11, с номинальной вместимостью 10, 20, 50 дм ).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в формуляр и/или на свидетельство о поверке, и на места пломбировки, как показано на рисунках 8 - 12.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Минпромторга России от 18.06.2017 г. N 2321 Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ТУ 4213-001-53540133-2009 Колонки топливораздаточные «ТОПАЗ». Технические условия
