| Номер в госреестре | 40818-14 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | МЕТАВАК CS |
| Изготовитель | ООО НПО "ЭКСАН", г.Ижевск |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы углерода и серы МЕТАВАК CS (далее - анализаторы) предназначены для измерения массовой доли углерода и/или серы в металлах, сплавах и неорганических материалах по аттестованным методикам измерений.
Принцип действия анализаторов основан на сжигании пробы в атмосфере кислорода и последующем детектировании продуктов горения методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из устройства сжигания и аналитического блока. Образовавшиеся при сжигании диоксиды углерода и/или серы СО2 и/или SO2 транспортируются на детекторы в аналитический блок. Детектор вырабатывает электрический сигнал, пропорциональный массе определяемого элемента. На основании величины этого сигнала, градуировочного коэффициента и массы пробы производится расчёт массовой доли определяемого компонента.
Анализаторы выпускаются трех модификаций, которые различаются перечнем измерительных каналов и диапазонами измерений массовой доли углерода и/или серы. По согласованию с заказчиком аналитический блок и устройство сжигания могут быть выполнены в раздельных корпусах.

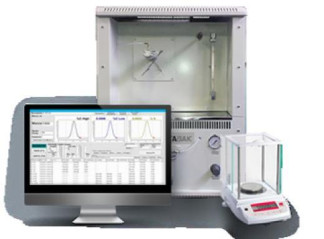

Внешний вид анализаторов представлен на рисунке 1
Место нанесения знака поверки
Анализаторы оснащены внешним программным обеспечением MetavakCS (далее ПО), которое позволяет производить регистрацию и обработку аналитического сигнала, управлять анализатором, проводить градуировку и сохранять результаты измерений.
Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| MetavakCS | 1 | 77С90198 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 («С» по МИ 3286-2010).
| Наименование характеристик | Значения характеристик | ||
| CS-10 | CS-20 | CS-30 | |
| Диапазон измерений массовой доли углерода, % | 0,001 - 10,0 | 0,005 - 10,0 | 0,001 - 10,0 |
| Диапазон измерений массовой доли серы, % | - | 0,001 - 5,0 | 0,001 - 0,3 |
| Предел допускаемого относительного СКО | |||
| случайной составляющей погрешности | |||
| измерений массовой доли, %: - от 0,001 до 0,05 вкл. | 15,0 | 15,0 | 15,0 |
| - свыше 0,05 до 0,5 вкл. | 5,0 | 5,0 | 5,0 |
| - свыше 0,5 до 5,0 вкл. | 3,0 | 3,0 | 3,0 |
| - свыше 5,0 до 10,0 вкл. | 1,5 | 1,5 | 1,5 |
| Пределы допускаемой относительной | |||
| погрешности измерений массовой доли, %: - от 0,001 до 0,05 вкл. | ± 30,0 | ± 30,0 | ± 30,0 |
| - свыше 0,05 до 0,5 вкл. | ± 10,0 | ± 10,0 | ± 10,0 |
| - свыше 0,5 до 5,0 вкл. | ± 6,0 | ± 6,0 | ± 6,0 |
| - свыше 5,0 до 10,0 вкл. | ± 3,0 | ± 3,0 | ± 3,0 |
| Масса анализируемого образца, мг | 20 - 2000 | ||
| Габаритные размеры (ШхВхГ), мм, не более | 600х700х710 | ||
| Масса, кг, не более | 70 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | 15 - 30 | ||
| - относительная влажность воздуха, % | 30 - 80 | ||
| Средний срок службы, лет, не менее | 5 | ||
| Средняя наработка на отказ с вероятностью 0,8, ч | 1000 | ||
наносится на титульный лист руководства по эксплуатации типографским способом и на анализатор в виде наклейки.
В комплект поставки входят:
- Анализатор углерода и серы МЕТАВАК CS в соответствии с заказом;
- МЕТ 202.НС.00.00.000 ПС «Анализатор углерода и серы МЕТАВАК CS. Паспорт»;
Лист № 3 Всего листов 4
- МЕТ 202.НС.00.00.000 РЭ «Анализатор углерода и серы МЕТАВАК CS. Руководство по эксплуатации»;
- МП 13-251-2014 «ГСИ. Анализаторы углерода и серы МЕТАВАК CS. Методика поверки». Поверка
осуществляется по документу МП 13-251-2014 «ГСИ. Анализаторы углерода и серы МЕТАВАК CS. Методика поверки», утвержденному ФГУП «УНИИМ» «28» апреля 2014 г.
Перечень основных средств поверки:
| № ГСО | Аттестованное значение массовой доли, % | Абсолютная погрешность аттестованного значения массовой доли (P=0,95), % | ||
| Углерода | Серы | Углерода | Серы | |
| 10114-2012 | 0,0025 | 0,0054 | ±0,0002 | ±0,0002 |
| 1479-91П | 0,0097 | 0,0020 | ±0,0004 | ±0,0002 |
| 9453-2009 | - | 3,10 | - | ±0,02 |
| 250-91П | 0,134 | 0,189 | ±0,001 | ±0,002 |
| 684-89П | 6,80 | 0,0037 | ±0,03 | ±0,0002 |
ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита».
ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы».
Нормативные и технические документы, устанавливающие требования к анализаторам МЕТАВАК CS
МЕТ 202.НС.00.00.000.24 ТУ «Анализатор углерода и серы МЕТАВАК CS. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
