| Номер в госреестре | 40834-14 |
| Наименование СИ | Датчики давления стационарные |
| Обозначение типа СИ | СДД 01 |
| Изготовитель | Общество с ограниченной ответственностью «Информационные горные технологии» (ООО «ИНГОРТЕХ»), г. Екатеринбург |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления стационарные СДД 01 (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования разности давлений (дифференциального давления) и абсолютного давления газов, а также избыточного давления газов и жидкостей, в выходной аналоговый или в цифровой сигнал.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
Под воздействием измеряемого давления тензочувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на встроенный микропроцессор датчика для усиления и преобразования в нормированный электрический выходной сигнал и в цифровой код значения измеряемого давления. Датчики оснащены жидкокристаллическим дисплеем, на котором индицируются результаты измерения давления в цифровом виде и светодиодным индикатором, сигнализирующим о наличии напряжения питания.
Датчики выпускаются в исполнениях с встроенными тензомодулями: ТДМ4-М, предназначенным для измерений разности давлений газов, и/или ТДМ2-А, предназначенным для измерений абсолютного давления газов, и с выносным тензомодулем (интегральным тензопреобразователем серии «Д»), предназначенным для измерений избыточного давления газов и жидкостей. В состав датчиков могут входить один или два измерительных канала в различных сочетаниях.
Конструктивно датчики выполнены в виде единого корпуса, разделенного на аппаратное отделение, в котором расположены тензомодули ТДМ4-М и/или ТДМ2-А, а также электронные платы микропроцессора, и отделение кабельных вводов, в котором расположены кнопки управления датчика и клеммы подключения выносного тензомодуля для измерений избыточного давления, источника питания и вторичных приборов. Аппаратное отделение и отделение кабельных вводов оборудованы съемными крышками. Датчики имеют ручку для переноски и фланцы с отверстиями для крепления на месте установки. По степени защиты от воздействий твердых частиц, пыли и воды приборы соответствуют классу IP54 по ГОСТ 14254.
Датчики могут применяться в составе систем газоаналитических шахтных многофункциональных «Микон 1Р», «Микон III», Transmitton, Davis Derby, аппаратуре «КРУГ», с прочими устройствами и системами, совместимыми по электрическим характеристикам с датчиками СДД 001, а также в качестве автономного средства измерений.
Датчики имеют взрывозащищенное исполнения «искробезопасная электрическая цепь» и маркировку взрывозащиты РО ЕxiaI по ГОСТ Р 51330.10.

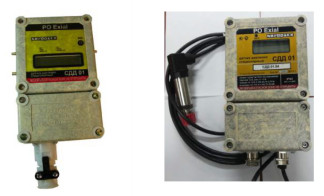

Внешний вид датчика приведен на рисунке 1.
а) датчик с встроенными тензомодулями б) датчик с выносным тензомодулем
разности давлений и/или абсолютного давления избыточного давления
Рисунок 1 - Внешний вид датчиков давления стационарных СДД 01
Датчики имеют программное обеспечение (ПО), разработанное изготовителем для обработки результатов измерений и управления работой датчика.
ПО выполняет следующие функции: выбор единицы измерения давления, выбор режима работы датчика, прием, обработка и отображение измерительной информации, формирование выходных сигналов; взаимодействие с пользователем посредством кнопок, установленные в отделении кабельных вводов. ПО позволяет проводить настройку параметров датчиков, автоматическую диагностику состояния приборов и вывод на экран сообщений об отказах тензомодулей. Критериями отказа являются отсутствие выходного сигнала, отсутствие отображения текущих измеряемых давлений на ЖКД и выход погрешности за установленные пределы
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
| Наимено вание ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| СДД | sdd.bin | 2.4 и выше | 0x3483 | CRC-16 |
Влияние встроенного ПО датчиков учтено при нормировании метрологических характеристик. Информация о версии ПО и контрольной сумме исполняемого кода доступна через меню датчика. Ограничение доступа к настройкам обеспечивается через пароль доступа в меню настройки.
Уровень защиты ПО датчиков от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики датчиков приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений1 | |
| - дифференциального давления, кПа | от 0 до 5,89/40/100/500/1000 |
| - абсолютного давления, кПа | от 53,2 до 114,4; от 26,6 до 199,5; |
| - избыточного давления, МПа | от 60 до 200/500/1000/2500 от 0 до 0,6/1/2,5/6/10/25 |
| Пределы допускаемой основной приведенной погрешности измерений, % | |
| - дифференциального давления | ±2,0 |
| - абсолютного давления | ±2,0 |
| - избыточного давления | ±2,0 |
| Вариация показаний, % от диапазона измерений: | |
| - дифференциального давления | 1,0 |
| - абсолютного давления | 1,0 |
| - избыточного давления | 1,0 |
| Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | |
| - дифференциального давления | ±1,0 |
| - абсолютного давления | ±1,0 |
| - избыточного давления | ±1,0 |
| Максимальное допускаемое испытательное давление, % | |
| - для встроенных тензомодулей | 200 |
| - для внешнего тензомодуля | 150 |
| Напряжение питания постоянного тока, В | |
| - номинальное | 12 |
| - допустимое рабочее | от 8 до 15 |
| Потребляемая мощность, мВА, не более | 180 |
| Выходные сигналы: | |
| - напряжение постоянного тока, В | от 0,4 до 2,0 |
| - постоянный ток, мА | от 0 до 5; от 1 до 5 |
| - цифровой | RS-485 |
| Габаритные размеры2 (длинахвысотахширина), мм, | 175х374х90 |
| не более | |
| Масса, г, не более | 2700 |
| Средний срок службы, лет, | 5 |
| Средняя наработка на отказ, ч | 10000 |
Условия эксплуатации:
Диапазон рабочих температур окружающего воздуха, °С от 5 до 35
Атмосферное давление, кПа от 87,8 до 119,7
Относительная влажность (с конденсацией влаги), %, не более 100
Содержание пыли, г/м3, не более 1,0
Содержание агрессивных примесей, не более в соотв. с санитарными нормами
по ГОСТ 12.1.005 и уровнями ПДК
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатациии, паспорта, печатным методом или другим способом на корпус датчика.
| № | Наименование | Количество |
| 1 | Датчик давления стационарный СДД 01 | 1 шт. |
| 2 | Выносной тензопреобразователь | |
| 3 | Специальный торцевой ключ | 1 шт. |
| 4 | Комплект крепежных элементов | 1 компл. |
| 5 | Руководство по эксплуатации РЭ 4212-302-44645436-2005 | 1 экз |
| 6 | Методика поверки МП 231-0024-2014 | 1 экз. |
| 7 | Паспорт ПС 4212-302-44645436-2005 | 1 экз. |
Примечание - Специальный торцевой ключ и Методика поверки поставляются по одной штуке (экземпляру) на каждые пять датчиков, поставляемых в один адрес, но не менее одного на партию.
осуществляется по документу МП 231-0024-2014 «Датчик давления стационарный СДД 01. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 04.04.2014 г.
Основными средствами измерений, применяемыми при поверке, являются:
- манометры цифровые или калибраторы давления с пределами допускаемой приведенной погрешности измерений ±0,25 % и выше;
- вольтметр универсальный цифровой В7-38, диапазон измерений: напряжения постоянного тока от 10 мкВ до 1000 В; постоянного и переменного тока от 10 нА до 2 А; пределы допускаемой погрешности напряжения постоянного тока ±[0,02+0,02(Uk/Ux)]; постоянного тока ±[0,2+0,02(Ik/Ix)].
Сведения о методе измерений приведены в документе «Датчик давления стационарный СДД 01. Руководство по эксплуатации РЭ 4212-302-44645436-2005 ».
Нормативные и технические документы, устанавливающие требования к датчикам давления стационарным СДД 01
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
2 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная
2 2
схема для средств измерений абсолютного давления в диапазоне 2,7-10 -4000-10 Па».
4 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
5 Технические условия ТУ 4212-302-44645436-2005.
осуществление производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
| Зарегистрировано поверок | 1300 |
| Поверителей | 11 |
| Актуальность данных | 19.11.2024 |
