| Номер в госреестре | 40835-16 |
| Наименование СИ | Датчики осадков |
| Обозначение типа СИ | Пеленг СФ-11 |
| Изготовитель | ОАО "Пеленг", Беларусь, г. Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 05.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики осадков «Пеленг СФ-11» (далее - датчики СФ-11) предназначены для измерения количества твердых, жидких и смешанных осадков.
Принцип действия датчиков СФ-11 основан на преобразовании воздействия на тензодатчик массы осадков, накапливаемых в приемной емкости блока измерительного, в электрический сигнал, поступающий на блок управления. В блоке управления происходит преобразование электрического сигнала в цифровой код и рассчитывается суммарное значение количества осадков. Сформированный сигнал передается по стандартным интерфейсам (RS232, V.23 модем) на ПК.
Датчик СФ-11 состоит из блока измерительного и блока электроники.

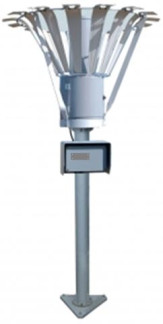

Общий вид датчиков приведен на рисунке 1.
Места пломбирования датчиков и нанесения знака поверки (клейма-наклейки) указаны на рисунке 2.
Место пломбирования и нанесения знака поверки
Датчики «Пеленг СФ-11» имеют встроенное программное обеспечение ПО «1530.100230519.6248-01».
ПО выполняет функции управления процессом измерения количества осадков и передачи данных. Метрологически значимая часть ПО записана в энергонезависимой памяти микроконтроллера блока электроники. Передача данных осуществляется по двухпроводной линии V.23 модема или RS-485. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола: подтверждением успешного завершения передачи данных; целостностью данных внутри транзакции проверяется с помощью расчета CRC.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1530.100230519.6248-01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 |
| Цифровой идентификатор ПО | 797d51d8f94880f2c008983df09b1 a7d, вычислен по алгоритму MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
| Наименование характеристики | Значения характеристики |
| Минимальное измеряемое количество осадков, мм/мин | 0,2 |
| Максимальное разовое измеряемое количество осадков, мм/мин | 125 - в летний период; 25 - в зимний период |
| Пределы допускаемой абсолютной погрешности измерения количества жидких осадков, мм | ±(0,10+0,05-К), где К - измеренное количество осадков в мм |
| Площадь приемного отверстия S, см | 200±2 |
| Коэффициент пересчета объема осадков (мл) в количество осадков k = 10-(S-p)-1, мм/мл, где р - плотность воды, 1 г/см3 | 0,05 |
| Напряжение питания в сети переменного тока, В | от 10,8 до 26,4 |
| Потребляемая мощность, В • А, не более | 25 |
| Г абаритные размеры, не более - диаметр, мм; - высота, мм | 1050 1035 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -50 до +50 95 при температуре 35 °С |
| Условия транспортирования и хранения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -50 до +50 100 при температуре 25 °С |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 | IP53 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 8000 |
наносится на таблички опоры блока измерительного фотохимическим методом и на Руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчики осадков «Пеленг СФ-11» | 1 |
| Программное обеспечение на компакт-диске | 1 |
| Комплект запасных частей | 1 |
| Комплект монтажных частей | 1 |
| Комплект инструмента и принадлежностей | 1 |
| Комплект тары | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МРБ МП.1732-2007 | 1 |
осуществляется по документу МРБ МП.1732-2007 «Датчик осадков «Пеленг СФ-11». Методика поверки», утвержденному Бел ГИМ 31.10.2007 г.
Перечень основных средств поверки:
1. Штангенциркуль ТТТЦ-ТТ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52058-12.
2. Комплект гирь общего назначения Г-4-1111, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 4528-76.
Знак поверки наносится на блок электроники датчика «Пеленг СФ-11».
приведены в руководстве по эксплуатации 6448.00.00.000 «Датчик осадков «Пеленг СФ-11».
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
2 ТУ РБ 100230519.184-2006 Датчик осадков «Пеленг СФ-11»
