| Номер в госреестре | 40836-16 |
| Наименование СИ | Датчики жидких осадков |
| Обозначение типа СИ | Пеленг СФ-04 |
| Изготовитель | ОАО "Пеленг", Беларусь, г. Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 05.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики жидких осадков «Пеленг СФ-04» (далее - датчики СФ-04) предназначены для измерения количества жидких осадков.
Принцип действия датчиков СФ-04 состоит в следующем: осадки поочередно накапливаются в одном из двух приемных опрокидывающихся ковшей блока измерительного, установленных на коромысле. Когда в ковше накапливается количество воды, эквивалентное
0,1 мм осадков (объем 2 мл), ковш опрокидывается. Во время опрокидывания закрепленный на коромысле постоянный магнит проходит рядом с герконом, который, срабатывая, замыкает электрическую цепь, посылая импульс в блок электроники. Таким образом, частота импульсов электрического сигнала, поступающего на блок электроники, зависит от интенсивности жидких осадков, принятых датчиком СФ-04.
В блоке электроники происходит преобразование электрического сигнала в цифровой вид и рассчитывается суммарное значение количества жидких осадков. Сформированный цифровой сигнал передается по стандартным интерфейсам (RS232, V.23 модем) на ПК.
Датчики СФ-04 снабжены подогревающим элементом, предназначенным для таяния мокрого снега при плюсовой температуре.
Датчик СФ-04 состоит из блока измерительного и блока электроники.

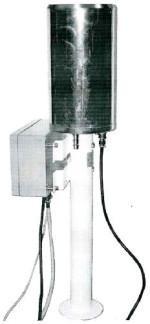

Общий вид датчиков приведен на рисунке 1.
Места пломбирования датчиков и нанесения знака поверки указаны на рисунке 2.
Датчики «Пеленг СФ-04» имеют встроенное программное обеспечение ПО «1530.100230519.6246-01».
ПО выполняет функции управления процессом измерения количества жидких осадков и передачи данных. Метрологически значимая часть ПО записана в энергонезависимой памяти микроконтроллера блока электроники. Передача данных осуществляется по двухпроводной линии V.23 модема или RS-485. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола: подтверждением успешного завершения передачи данных; целостностью данных внутри транзакции проверяется с помощью расчета CRC.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1530.100230519.6246-01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.2 |
| Цифровой идентификатор ПО | 184ccefdef544899ec2361b92ee2b0b4, вычислен по алгоритму MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон интенсивности жидких осадков, мм/мин | от 0,1 до 1,5 |
| Пределы допускаемой абсолютной погрешности измерения количества жидких осадков, мм | ±(0,10+0,05-К), где К - измеренное количество осадков в мм |
| Площадь приемного отверстия S, см2 | 200±2 |
| Коэффициент пересчета объема осадков (мл) в количество осадков k = 10-S-1, мм/мл | 0,05 |
| Напряжение питания в сети переменного тока, В | 24,0±2,4 |
| Потребляемая мощность, В • А, не более | 25 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254: - блок электроники - блок измерительный | IP53 IP30 |
| Габаритные размеры блока электроники, не более: - длина, мм; - ширина, мм; - высота, мм | 260 125 185 |
| Габаритные размеры блока измерительного, не более: - диаметр, мм; - высота, мм | 180 375 |
| Масса, кг, не более: - блок электроники - блок измерительный | 2,5 4,1 |
| Условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха, %, не более | от 1 до 50 95 при температуре 35 °С |
| Условия транспортирования и хранения: - температура окружающего воздуха, ос - относительная влажность воздуха, %, не более | от -50 до +50 98 при температуре 35 °С |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 8000 |
наносится на таблички опоры блока измерительного и блока электроники фотохимическим методом и на Руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчики жидких осадков «Пеленг СФ-04» | 1 |
| Программное обеспечение на компакт-диске | 1 |
| Комплект запасных частей | 1 |
| Наименование | Количество |
| Комплект монтажных частей | 1 |
| Комплект инструмента и принадлежностей | 1 |
| Комплект тары | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МРБ МП.1433-2004 | 1 |
осуществляется по документу МРБ МП.1433-2004 «Датчик жидких осадков «Пеленг СФ-04». Методика поверки», утвержденному Бел ГИМ 23.11.2004 г.
Перечень основных средств поверки:
1. Штангенциркуль ТТТЦ-ТТ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52058-12.
2. Пипетка ГОСТ 29227-91, 2 мл, класс точности 2.
3. Секундомер СДСпр-1-2-000 ТУ 25-1819.0021-90, класс точности 2,0.
4. Цилиндр ГОСТ 1770-74, объем 100 см3, класс точности 2.
Знак поверки наносится на блок электроники датчика «Пеленг СФ-04».
приведены в руководстве по эксплуатации 6446.00.00.000 «Датчик жидких осадков «Пеленг СФ-04».
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
2 ТУ РБ 100230519.181-2004 Датчик жидких осадков «Пеленг СФ-04»
