| Номер в госреестре | 40893-15 |
| Наименование СИ | Приборы универсальные для измерения длины |
| Обозначение типа СИ | LMI |
| Изготовитель | "EKM Jena GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.04.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные для измерения длины LMI (далее - приборы) предназначены для измерений контактным методом наружных и внутренних линейных размеров деталей с плоскими, цилиндрическими и сферическими поверхностями, поверки или калибровки калибров-пробок, колец, а также геометрических размеров резьбы.
Приборы универсальные для измерения длины LMI сконструированы с учетом принципа компарирования Аббе. Принцип действия основан на измерении перемещения растровой стеклянной шкалы, установленной в подвижной пиноли. Конструктивно приборы представляют собой однокоординатный измерительный прибор на чугунной или гранитной станине с системами электронного цифрового преобразования измеряемых величин.
Приборы универсальные для измерения длины LMI позволяют реализовать два метода измерения: прямой метод измерения в диапазоне (0 - 100) мм и метод сравнения с образцовой мерой, диапазон которого определяется габаритами основания прибора.

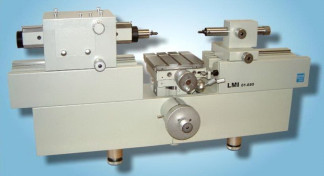

Приборы состоят из чугунного или гранитного основания, измерительного узла, перемещающегося по направляющим основания, и задней бабки. Измерительный узел содержит подвижную пиноль с установленной в ней высокоточной стеклянной растровой шкалой, а в задней бабке установлена жестко фиксируемая пиноль. Измеряемый объект устанавливается на предметном измерительном столе. Измерительный узел содержит блок регулировки измерительного усилия. Результаты измерений поступают в ПК. Программное обеспечение LMI-MS обеспечивает управление процессом измерения и анализ результатов измерений в процессе работы.
Для расширения возможностей приборы снабжены различными приспособлениями для установки, крепления и позиционирования объектов измерения.
Лист № 2 Всего листов 4
Приборы выпускаются в трёх модификациях: LMI-01-400, LMI-01-680, LMI-01-1000 и могут иметь исполнение: S-стандартное, НА - высокоточное, ЕХ- сверхвысокоточное
Программное обеспечение LMI-MS позволяет:
- выбирать метод измерения в зависимости от типа измеряемого СИ;
- реализовывать принцип однократного и многократного измерения;
- оценивать качество измерения в каждой точке измерения;
- отображать результаты измерения на мониторе ПК;
- проводить допусковый контроль, сравнивая результаты измерений с допустимыми отклонениями;
- в динамическом режиме определять значение измеряемой величины методом автоматического поиска точки экстремума;
- контролировать температурный режим в зоне измерения
- формировать и распечатывать протоколы измерений.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | LMI-MS |
| Идентификационное наименование ПО | Lmi ms.exe |
| Номер версии ПО | v4R15 (не ниже) |
| Цифровой идентификатор ПО | 85B11EF4CF11189E7D2CBCF01F194971 |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
| Наименование | LMI-01-400 РС | LMI-01-680 РС | LMI-01-1000 РС | |
| Диапазон измерений наружных размеров, мм | 0 + 360 | 0 + 640 | 0 + 1010 | |
| Диапазон измерений внутренних размеров, мм - дугами малыми - дугами большими - щупом рычажным индуктивным | 10+220 30+180 0,8-100 | 10+500 30+450 0,8-100 | 10+870 30+830 0,8-100 | |
| Дискретность отсчета, мм | 0,0001 / 0,00001 | |||
| Пределы допускаемой абсолютной погрешности измерений наружных и внутренних размеров, мкм : | S | ± (0,3 +L/1000), где L -измеряемая длина в мм | ||
| HA | ± (0,15+L/1500), где L -измеряемая длина в мм | |||
| EX | ± (0,1+L/2000), где L -измеряемая длина в мм | |||
| Относительная влажность воздуха, % | 65 ± 15 | |||
| Температура окружающей среды, °С | 20 ± 0,2 | |||
| Частота питающей сети, Гц | 50 ± 10 | |||
| Напряжение питающей сети, В | 220 ± 10% | |||
| Г абаритные размеры, мм | 500х400х480 | 900х400х480 | 1200х450х480 | |
| Масса, кг | 86 | 100 | 150 | |
наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.
| Наименование | Кол-во, шт. |
| Прибор универсальный для измерения длины LMI | 1 |
| Набор наконечников | 1 |
| Набор измерительных дуг для внутренних измерений | 1 |
| Кольца установочные (0 14 мм и 0 50 мм) | 1 |
| Программное обеспечение LMI-MS (для Windows XP) | 1 |
| Компьютер персональный | 1 |
| Руководство по эксплуатации | 1 |
| МП ТИнТ 167-2014 «Приборы универсальные для измерения длины LMI. Методика поверки». | 1 |
осуществляется по МП ТИнТ 167-2014 «Приборы универсальные для измерения длины LMI. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех» 27 октября 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные, 2-го разряда по ГОСТ Р 8.763-2011.
Методы измерений приведены в документе «Приборы универсальные для измерения длины. Модель LMI. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования приборам универсальным для измерения длины LMI
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация EKM Jena GmbH, Германия.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 51 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
