| Номер в госреестре | 40907-14 |
| Наименование СИ | Счетчики электрической энергии однофазные электронные |
| Обозначение типа СИ | ВЕКТОР-2 |
| Изготовитель | ООО "Петербургский завод измерительных приборов" (СПб ЗИП), г. Санкт-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные электронные «ВЕКТОР-2» (далее -счетчики) предназначены для измерения и учета активной энергии в однофазных цепях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножения с последующей обработкой с помощью специализированных интегральных микросхем (типа AD71056).
В состав счетчиков входят следующие основные узлы и блоки, размещенные в корпусе:
- измерительный трансформатор тока или шунт в цепи тока;
- резистивный делитель напряжения в цепи напряжения;
- электронный модуль;
- электромеханическое отсчетное устройство для регистрации, сохранения и считывания показаний о потребленной электроэнергии: (в дальнейшем - ЭМОУ);
- оптическое испытательное выходное устройство и телеметрический выход, гальванически развязанный от сети, служащие для поверки счетчиков;
Счетчики имеют модификации, отличающиеся:
- наличием дополнительного канала измерения для контроля мощности в нулевом проводе;
- номинальным напряжением: 220 или 230 вольт
- конструкцией корпуса: в круглом, прямоугольном или в корпусе для установки на DIN-рейку.
Корпус счетчика состоит из цоколя, кожуха и крышки зажимов. Конструкция корпуса счетчика предусматривает раздельную установку пломбы с оттиском знака поверки и пломбы с оттиском знака энергоснабжающей организации.
Структура условного обозначения счетчиков:
| V2 | Х-ХХ | ХХХ | Х | ие датчика тока в нулевом проводе: Н |
| Налич | ||||
| Тип корпуса: W01, W02 - прямоугольные; S01, S02 - круглые; D01, D02- на DIN-рейку | ||||
| Базовый - максимальный ток, А | ||||
| Обозначение типа: ВЕКТОР-2 | ||||

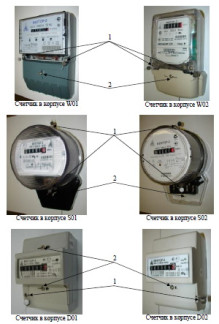

Позиция 1 - пломбы с оттиском знака поверки; позиция 2 - пломбы с оттиском знака энергоснабжающей организации.
Рисунок 1.
В качестве измерительного элемента в счетчиках применяются специализированные
интегральные микросхемы типа AD71056. Измерения, управление ЭМОУ и формирование импульсов для испытательного выхода выполняются данными измерительными микросхемами на аппаратном уровне. Доступ к микросхемам возможен только после удаления пломбы поверителя и разборки корпуса.
Основные метрологические и технические характеристики счетчиков приведены в таблице 1 Таблица 1
| Наименование характеристики | Значение характеристики |
| Класс точности (по ГОСТ 31819.21-2012) | 1 |
| Дополнительные погрешности, вызванные изменением влияющих величин | не более установленных в ГОСТ 31819.21-2012 |
| Номинальное напряжение, В | 220; 230 |
| Базовый (максимальный) ток 1б, А | 5(50); 5(60); 5(80) |
| Номинальная частота сети, Гц | 50 или 60 |
| Стартовый ток (порог чувствительности), при cosj=1 и номинальном напряжении | 0,004 1б |
| Постоянная счетчика, имп./кВтч | 1600; 3200; 6400 |
| Потребляемая мощность, не более: - полная (активная) в цепи напряжения, В-А (Вт): - полная в цепи тока, В-А | 10.0 (2.0) 0.5 |
| Габаритные размеры счетчиков ( ширина х высота х глубина ), мм, не более: - в прямоугольных корпусах W01, W02 - в круглых корпусах S01, S02 - в корпусах на DIN - рейку D01, D02 | 127 х 215 х 62 135 х 210 х 115 80 х 118 х 68 |
| Масса, кг, не более | 0,75 |
| Средняя наработка до отказа, ч | 140000 |
| Средний срок службы, лет | 30 |
Условия применения:
Рабочий диапазон температур, °С от минус 40 до 55
Относительная влажность воздуха, не более 95% при 30 °С
Знак утверждения типа наносят на щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатационной документации типографским способом.
Комплект поставки счетчиков приведен в таблице 2 Таблица 2
| Обозначение документа | Наименование и условное обозначение | Кол. |
| Счётчик электрической энергии однофазный электронный «ВЕКТОР-2» в потребительской таре | 1 | |
| В 946.002.000 ПС | Паспорт | 1 |
| В 946.002.000-01 ПМ* | Методика поверки | 1 |
| * Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков. | ||
осуществляется в соответствии с документом В946.002.000-01 ПМ «Счетчики электрической энергии однофазные электронные «ВЕКТОР-2». Методика поверки»», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2014 г.
Основное оборудование для поверки:
- установка для поверки счетчиков электрической энергии ЦУ6800 (класс точности 0,25; номинальное напряжение 220/380 В; диапазон токовых нагрузок от 0,025 до 100 А);
отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным электронным «ВЕКТОР-2»
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц. ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
ТУ 4228-002-94633680-2014 «Счетчики электрической энергии однофазные электронные ВЕКТОР-2».
| Зарегистрировано поверок | 287 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
