Измерители потерь напряжения СА210, 40951-14

Для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения, а также для измерений среднеквадратического значения напряжения, силы тока, активной, реактивной и полной мощности, коэффициента мощности и разности фаз между напряжением и током. Область применения - контроль вторичных цепей измерительных трансформаторов во время поверки трансформаторов и контроля их пригодности.
Документы
Карточка СИ
Номер в госреестре 40951-14
Наименование СИ Измерители потерь напряжения
Обозначение типа СИ СА210
Изготовитель ООО "ОЛТЕСТ", Украина, г.Киев
Год регистрации 2014
Срок свидетельства 25.06.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители потерь напряжения СА210 Назначение средства измерений

Измерители потерь напряжения СА210 (далее по тексту - измерители) предназначены для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения (далее по тексту - потери напряжения), а также напряжения и силы переменного тока, мощности, коэффициента мощности и разности фаз между напряжением и током первой гармоники.

Измерители применяются для контроля вторичных цепей измерительных трансформаторов во время поверки трансформаторов и контроля их пригодности.

Описание

Измерители выполнены в виде двух основных блоков - стационарного и переносного. Связь между стационарным и переносным блоками в режиме измерения потерь напряжения осуществляется с помощью инфракрасных приемопередатчиков при их совмещении.

Принцип действия измерителей при измерении потерь напряжения состоит в выполнении синхронных измерений среднеквадратических значений напряжения стационарным блоком, подключенным к зажимам трансформатора напряжения, и переносным блоком, подключенным к зажимам счетчика электрической энергии, с последующим расчетом потерь напряжения 8U, %, по формуле:

dU = (U-щ - иеч)/ита -100 %,

где иТН - значение напряжения на зажимах трансформатора, В;

иСч - значение напряжения на зажимах счетчика, В.

Этот метод измерения не требует прокладывания измерительного кабеля между трансформатором напряжения и счетчиком электрической энергии.

Результаты измерений и вычислений заносятся в память измерителя, сохраняются в этой памяти и доступны для просмотра. Архив может содержать результаты ста последних измерений. Данные, содержащиеся в архиве, могут быть считаны в память персонального компьютера через USB-порт с помощью устройства сопряжения.

Управление измерителем обеспечивается с помощью мембранной клавиатуры и экрана на жидкокристаллическом индикаторе, размещенных на переносном блоке.

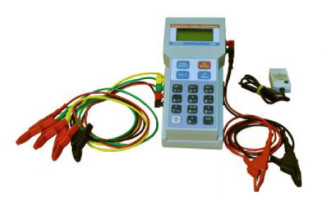

Внешний вид измерителя потерь напряжения СА210 представлен на рисунке 1.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики измерителей потерь напряжения СА210

Название характеристики

Числовое значение характеристики

Диапазон измерений потерь напряжения (в диапазоне напряжения от 30 до 220 В), %

от минус 5 до 5

Диапазон измерений среднеквадратического значения напряжения на частоте 50 Гц, В

от 0,01 до 250

Диапазон измерений среднеквадратического значения силы тока на частоте 50 Гц, А

от 0,01 до 20

Диапазоны измерения мощности:

-    активной, Вт

(в диапазоне напряжения от 0,1 до 250 В и в диапазоне силы тока от 0,05 до 20 А);

-    реактивной, вар

(в диапазоне напряжения от 0,1 до 250 В и в диапазоне силы тока от 0,05 до 20 А);

-    полной, В-А

(в диапазоне напряжения от 0,01 до 250 В и в диапазоне силы тока от 0,01 до 20 А)

от 0,005 до 5000 от 0,005 до 5000 от 0,0001 до 5000

Диапазон измерений разности фаз между напряжением и током первой гармоники, ..

(в диапазоне напряжения от 0,1 до 250 В и в диапазоне силы тока от 0,05 до 20 А)

от минус 180 до 180

Диапазон измерений коэффициента мощности с указанием характера реактивности

(в диапазоне напряжения от 0,1 до 250 В и в диапазоне силы тока от 0,05 до 20 А)

от минус 1 до 1

Пределы допускаемой основной абсолютной погрешности при измерении потерь напряжения, %

Ddu = ± (0,01 -5U +0,02)

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения напряжения, %

± 0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения силы тока, %

± 1,5

Пределы допускаемой абсолютной погрешности при измерении разности фаз между напряжением и током первой гармоники, ...°

± 1

Пределы допускаемой относительной погрешности при измерении полной мощности, %

± 2

Пределы допускаемой абсолютной погрешности при измерении активной мощности, Вт

Др = ± 0,04-S

Пределы допускаемой абсолютной погрешности при измерении реактивной мощности, вар

Aq = ± 0,04-S

Пределы допускаемой абсолютной погрешности при измерении коэффициента мощности

± 0,02

Название характеристики

Числовое значение характеристики

Пределы допускаемой дополнительной абсолютной погрешности при измерении потерь напряжения, вызванной разностью температур воздуха, окружающего переносной блок в момент синхронизации и в момент измерения напряжения на зажимах счетчика, в % на каждый 1 °С разности температур

± 0,001

Габаритные размеры (длинахширинахвысота), мм, не более:

-    блока стационарного

-    блока переносного

-    клещей токоизмерительных

-    устройства сопряжения

210x110x120

230x110x65

180x70x50

100x50x35

Масса измерителя в упаковке кг, не более

2,5

Масса блоков, входящих в состав измерителя, кг, не более

-    блока стационарного

-    блока переносного

-    клещей токоизмерительных

-    устройства сопряжения

0,7

0,7

0,5

0,2

Средний срок службы, лет, не менее

8

Время наработки на отказ, ч, не менее

10000

Примечание:

5U - измеренное значение потерь напряжения, %

S - числовое значение измеренной полной мощности, В А.

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на переднюю панель переносного блока измерителя и на эксплуатационную документацию - печатным способом.

Комплектность

Таблица 2 - Комплектность

№ п/п

Наименование изделия

Кол-во

1

Блок переносной

1 шт.

2

Блок стационарный

1 шт.

3

Кабель измерительный

6 шт.

4

Клещи токоизмерительные

1 шт.

5

Зажим типа «крокодил»

6 шт.

6

Устройство сопряжения

1 шт.

7

Устройство зарядное для батарей аккумуляторных типа АА

1 шт

8

Фонарик налобный

1 шт.

9

Элемент питания типа АА 1,5 В

8 шт.

10

Элемент питания типа ААА 1,5 В

3 шт.

11

Сумка укладочная

1 шт

12

Руководство по эксплуатации (в двух частях)

1 экз.

13

Паспорт

1 экз.

Поверка

осуществляется по документу АМАК.411439.005 РЭ1 «Измеритель потерь напряжения СА210. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ГП «Укрметртестстандарт» 15.10.2012 г.

Основные средства поверки:

-    магазин сопротивления Р4834, госреестр № 11326-90;

-    вольтметр универсальный В7-78/1, госреестр № 31773-06;

-    амперметр переносной Д553, госреестр № 1301-59;

-    магазин емкости Р5025, госреестр № 5395-76.

Сведения о методах измерений

приведены в документе АМАК.411439.005 РЭ1 «Измеритель потерь напряжения СА210. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».

Нормативные и технические документы, устанавливающие требования к измерителям потерь напряжения СА210:

ТУ У 33.2-33293986-005:2008 «Измерители потерь напряжения СА210. Технические условия».

Рекомендации к применению
