| Номер в госреестре | 40952-15 |
| Наименование СИ | Измерители коэффициента трансформации |
| Обозначение типа СИ | СА610 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители коэффициента трансформации СА610 (далее по тексту - измерители) предназначены для измерения характеристик автотрансформаторов, однофазных и трехфазных трансформаторов (далее по тексту - трансформатор), а именно:
- коэффициента трансформации;
- разности фаз между прикладываемым и снимаемым напряжениями;
- силы тока возбуждения.
Измеритель применяется для контроля технических характеристик трансформаторов и других масштабных преобразователей напряжения и силы переменного тока в любых областях.
Принцип действия измерителей состоит в сравнении напряжения возбуждения, прикладываемого к объекту измерения, с напряжением, снимаемым с объекта измерения. Напряжение возбуждения формируется измерителем. Процесс измерения автоматизирован.
В конструкции измерителя применены специальные меры для контроля измерительной
цепи.
Конструктивно измеритель выполнен в виде блока прямоугольной формы, на передней панели которого расположены мембранная клавиатура, индикатор для отображения информации и выключатель сетевого питания. На задней панели измерителя расположены разъемы для подключения измерительных кабелей и кабеля питания

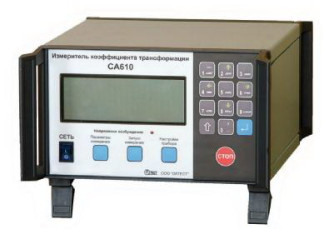

Внешний вид измерителя коэффициента трансформации СА610 представлен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики измерителей коэффициента трансформации СА610_
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента трансформации | от 0,8 до 10000 |
| Пределы допускаемой основной относительной погрешности измерения коэффициента трансформации, %: - в диапазоне измерений коэффициента трансформации от 0,8 до 1000 | |
| при напряжении возбуждения: 1 В | ± 0,30 |
| 8 В | ± 0,20 |
| 40 В | ± 0,15 |
| 100 В | ± 0,15 |
| 200 В | ± 0,15 |
| - в диапазоне измерений коэффициента трансформации от 1000 до 5000 при напряжении возбуждения: 8 В | ± 0,30 |
| 40 В | ± 0,20 |
| 100 В | ± 0,20 |
| 200 В | ± 0,20 |
| - в диапазоне измерений коэффициента трансформации от 5000 до | |
| 10000 при напряжении возбуждения: 40 В | ± 0,30 |
| 100 В | ± 0,30 |
| 200 В | ± 0,30 |
| Диапазон измерений разности фаз, ° | от минус 180 до плюс 180 |
| Пределы допускаемой основной абсолютной погрешности измерения | ± 0,5 |
| разности фаз, ° | |
| Диапазоны измерений силы тока возбуждения, А: | |
| для номинального напряжения возбуждения 1 В | от 0 до 0,7 |
| для номинального напряжения возбуждения 8 В для номинального напряжения возбуждения 40 В | от 0 до 0,5 от 0 до 0,35 |
| для номинального напряжения возбуждения 100 В | от 0 до 0,09 |
| для номинального напряжения возбуждения 200 В | от 0 до 0,04 |
| Пределы допускаемой основной абсолютной погрешности измерения силы тока возбуждения, А | А/ = ±(0,02/в+0,0001) |
| Номинальная частота напряжения возбуждения, Гц | 50 |
| Пределы абсолютного отклонения частоты напряжения возбуждения | ± 0,1 |
| от номинального значения, Гц | |
| Номинальное напряжение возбуждения, В | 1; 8; 40; 100; 200 |
| Пределы относительного отклонения напряжения возбуждения от но- | ± 5 |
| минального значения, % | |
| Габаритные размеры (длинахширинахвысота), не более, мм | 250 х 150 х 350 |
| Масса измерителя в упаковке, не более, кг | 4,5 |
| Средний срок службы, не менее, лет | 8 лет |
| Примечание: 1в - числовое значение измеренной силы тока возбуждения, в амперах | |
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Измеритель коэффициента трансформации СА610 | 1 шт. |
| 2 | Кабель измерительный | 4 шт. |
| 3 | Кабель удлинительный | 2 шт. |
| 4 | Кабель питания | 2 шт. |
| 5 | Кабель интерфейсный последовательного порта | 1 шт. |
| 6 | Сумка укладочная | 1 шт |
| 7 | Руководство по эксплуатации (в двух частях) | 1 экз. |
| 8 | Паспорт | 1 экз. |
осуществляется по документу АМАК.411419.001 РЭ1 «Измеритель коэффициента трансфор-
| мации СА610. Руководство по эксплуатации. Часть 2. Методика поверки», «Укрметртестстандарт» 29.10.2013 г. Перечень основных средств, применяемых при поверке: | утвержденному ГП |
| Наименование | Г осреестр № |
| Магазин электрического сопротивления Р4834 | 11326-90 |
| Мера емкости образцовая Р597 | 2684-70 |
| Катушка электрического сопротивления Р321 | 1162-58 |
| Вольтметр переменного тока В3-60 | 9671-84 |
| Милливольтметр В 3-27 | 4053-74 |
| Частотомер электронно-счетный Ч3-36 | 3336-72 |
приведены в документе АМАК.411419.001 РЭ «Измеритель коэффициента трансформации СА610. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Технические документы, устанавливающие требования к измерителям коэффициента трансформации:
ТУ У 33.2-33293986-001:2007 «Измеритель коэффициента трансформации СА610. Технические условия».
- при выполнении государственных учетных операций и учете количества энергетических ресурсов.
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 19.09.2024 |
