| Номер в госреестре | 40953-19 |
| Наименование СИ | Преобразователи измерительные переменного тока и напряжения переменного тока |
| Обозначение типа СИ | ЭП8527 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.07.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные переменного тока и напряжения переменного тока ЭП8527 (далее - ИП) предназначены для линейного преобразования переменного тока или напряжения переменного тока в выходной сигнал переменного тока.
По способу преобразования входного сигнала ИП относятся к преобразователям трансформаторного типа.
В зависимости от диапазонов входных и выходных сигналов, сопротивления нагрузки ИП имеют 19 модификаций.
Модификации ЭП8527/1, ЭП8527/2, ЭП8527/12 - для линейного преобразования переменного тока рабочих режимов в выходной сигнал переменного тока.
Модификации ЭП8527/4-ЭП8527/11 - для линейного преобразования переменного тока режимов перегрузки в выходной сигнал переменного тока.
Модификации ЭП8527/14-ЭП8527/19 - для линейного преобразования переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.
Модификации ЭП8527/3, ЭП8527/13 - для линейного преобразования напряжения переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.
Выходной сигнал прямо пропорционален мгновенному значению входного сигнала.
Функция преобразования ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, ЭП8527/14-ЭП8527/19 имеет следующий вид:
1вых = к^ вх ,
Функция преобразования ИП ЭП8527/3, ЭП8527/13 имеет следующий вид:
1вых = к2-и вх ,
где к1, к2 - коэффициенты пропорциональности (зависят от соотношения числа витков первичной и вторичной обмоток трансформатора ИП, значений балластных резисторов входной цепи ИП, значения шунтирующего резистора выходной цепи ИП);
1вх, ивх - мгновенное значение входного сигнала, А или В;
1вых - мгновенное значение выходного сигнала, мА.
ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 конструктивно состоят из следующих основных узлов: корпуса, трансформатора, элементов схемы, зажимов выходной цепи. Корпус выполнен из изоляционного материала в виде двух симметричных частей (основания и крышки) с отверстием по центру для пропускания провода входной цепи.
ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, трансформаторов. В ИП ЭП8527/3, ЭП8527/13 на печатной плате дополнительно размещены балластные резисторы. Основание, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены зажимы для подключения внешних цепей.
Фотографии общего вида ИП приведены на рисунках 1 -3.
Схемы пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма отдела технического контроля изготовителя (далее - ОТК) и оттиска клейма знака поверки средств измерений на ИП приведены на рисунках 4-5.

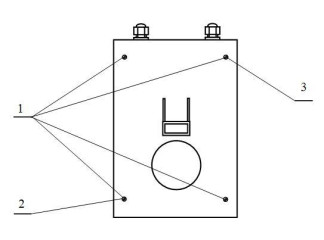

1 - Винты, крепящие крышку корпуса к основанию;
2 - Место для нанесения оттиска клейма ОТК;
3 - Место для нанесения оттиска клейма знака поверки средств измерений.
Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест нанесения оттиска клейм ОТК и оттиска клейма знака поверки средств измерений на ИП ЭП8527/1,
ЭП8527/2, ЭП8527/4-ЭП8527/12 (вид снизу)
1 - Винты, крепящие крышку корпуса к основанию;
2 - Место для нанесения оттиска клейма ОТК;
3 - Место для нанесения оттиска клейма знака поверки средств измерений.
Рисунок 5 - Схема пломбировки от несанкционированного доступа и указание мест нанесения оттиска клейм ОТК и оттиска клейма знака поверки средств измерений на ИП ЭП8527/3,
ЭП8527/13-ЭП8527/19 (вид сверху)
отсутствует.
Основные характеристики входного и выходного сигналов, сопротивление нагрузки в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1.
Для многоканальных ИП (ЭП8527/3, ЭП8527/13-ЭП8527/19) характеристики и технические требования заданы для каждого из каналов.
Таблица 1 - Метрологические характеристики
| Модификация ИП | Диапазон измерений входного сигнала | Номи нальное значение входного сигнала | Нормирующее значение входного сигнала | Диапазон изменений выходного сигнала, мА | Сопротивление нагрузки, Ом | |||
| в рабочем режиме | в режиме перегрузки | в рабочем режиме | в режиме перегрузки | в рабочем режиме | в режиме перегрузки | |||
| ЭП8527/1 | от 0 до 1 А | - | 1 А | 1 А | - | от 0 до 5,0 | - | 300±6 |
| ЭП8527/2 | от 0 до 5 А | - | 5 А | 5 А | - | от 0 до 5,0 | - | 300±6 |
| ЭП8527/3 | от 0 до 400 В | от 400 до 520 В | 400 В | 400 В | 520 В | от 0 до 5,0 | от 5,0 до 6,5 | 800+24 |
| Модификация ИП | Диапазон измерений входного сигнала | Номи нальное значение входного сигнала | Нормирующее значение входного сигнала | Диапазон изменений выходного сигнала, мА | Сопротивление нагрузки, Ом | |||
| в рабочем режиме | в режиме перегрузки | в рабочем режиме | в режиме перегрузки | в рабочем режиме | в режиме перегрузки | |||
| ЭП8527/4 | - | от 0 до 20 А | 1 А | - | 20 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/5 | - | от 0 до 40 А | 1 А | - | 40 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/6 | - | от 0 до 50 А | 1 А | - | 50 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/7 | - | от 0 до 100 А | 5 А | - | 100 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/8 | - | от 0 до 125 А | 5 А | - | 125 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/9 | - | от 0 до 200 А | 5 А | - | 200 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/10 | - | от 0 до 250 А | 5 А | - | 250 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/11 | - | от 0 до 300 А | 5 А | - | 300 А | - | от 0 до 5,0 | 300±6 |
| ЭП8527/12 | от 0 до 10 А | - | 10 А | 10 А | - | от 0 до 5,0 | - | 300±6 |
| ЭП8527/13 | от 0 до 100 В | от 100 до 130 В | 100 В | 100 В | 130 В | от 0 до 5,0 | от 5,0 до 6,5 | 800+24 или 300+6 |
| ЭП8527/14 | от 0 до 1 А | от 1 до 20 А | 1 А | 1 А | 20 А | от 0 до 5,0 | от 5,0 до 100 | от 10 до 75 |
| ЭП8527/15 | от 0 до 5 А | от 5 до 100 А | 5 А | 5 А | 100 А | от 0 до 5,0 | от 5,0 до 100 | от 10 до 75 |
| ЭП8527/16 | от 0 до 1 А | от 1 до 40 А | 1 А | 1 А | 40 А | от 0 до 5,0 | от 5,0 до 200 | от 10 до 75 |
| ЭП8527/17 | от 0 до 5 А | от 5 до 200 А | 5 А | 5 А | 200 А | от 0 до 5,0 | от 5,0 до 200 | от 10 до 75 |
| ЭП8527/18 | от 0 до 1 А | от 1 до 20 А | 1 А | 1 А | 20 А | от 0 до 5,0 | от 5,0 до 100 | 300+6 |
| ЭП8527/19 | от 0 до 5 А | от 5 до 100 А | 5 А | 5 А | 100 А | от 0 до 5,0 | от 5,0 до 100 | 300+6 |
Значение сопротивления нагрузки по заказу.
ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными изделиями. Количество каналов в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 - от одного до четырех (по заказу). Классы точности ИП соответствуют значениям, приведенным в таблице 2.
| Модификация ИП | Класс точности | |
| в рабочем режиме диапазона измерений | в режиме перегрузки диапазона измерений | |
| ЭП8527/1, ЭП8527/2, ЭП8527/12 | 1,0 | - |
| ЭП8527/3, ЭП8527/13-ЭП8527/19 | 0,25 | 0,5 |
| ЭП8527/4-ЭП8527/11 | - | 2,0 |
Пределы допускаемой основной приведенной погрешности ИП в процентах от нормирующего значения входного сигнала соответствуют значениям, указанным в таблице 3, в диапазоне частот входного сигнала от 45 до 55 Гц.
Таблица 3
| Модификация ИП | Предел допускаемой основной приведенной погрешности, % | |
| в рабочем режиме диапазона измерений | в режиме перегрузки диапазона измерений | |
| ЭП8527/1, ЭП8527/2, ЭП8527/12 | ±1,0 | - |
| ЭП8527/3, ЭП8527/13-ЭП8527/19 | ±0,25 | ±0,5 |
| ЭП8527/4-ЭП8527/11 | - | ±2,0 |
Пределы допускаемых дополнительных приведенных погрешностей равны:
а) при изменении температуры окружающего воздуха от плюс 18 до плюс 22 °С для ЭП8527/3, ЭП8527/13-ЭП8527/19 и от плюс 15 до плюс 25 °С для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, до минус 40 и плюс 50 °С на каждые 10 °С:
- пределам основной погрешности для ЭП8527/3, ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и 0,8 пределов основной погрешности - в режиме перегрузки;
- 0,5 пределов основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-
ЭП8527/12.
б) при воздействии относительной влажности от 92 до 98 % при температуре +35 °С:
-удвоенному значению пределов основной погрешности для ЭП8527/3,
ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и 1,8 пределов основной погрешности - в режиме перегрузки.
- пределам основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12.
в) при воздействии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала от 45 до 55 Гц с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля:
- удвоенному значению пределов основной погрешности для ЭП8527/3, ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и пределам основной погрешности - в режиме перегрузки;
- 0,5 пределов основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12.
ИП не требуют дополнительного источника питания.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима ИП, мин, не более | 5 |
| Наименование характеристики | Значение |
| Мощность, потребляемая ИП от измерительной цепи при входном сигнале, равном конечному значению диапазона измерений рабочего режима, В А, не более: - ЭП8527/14-ЭП8527/19 - ЭП8527/3 - ЭП8527/13 | 1,0 3,0 1,5 |
| Габаритные размеры ИП (ширинахдлинахглубина), мм, не более: - ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 - ЭП8527/3, ЭП8527/13 - ЭП8527/14-ЭП8527/19 | 50x75x130 110x120x125 или 110x120x136 (при креплении на DIN-рейку 35 мм) 110x120x70 или 110x120x81 (при креплении на DIN-рейку 35 мм) |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +55 |
| - относительная влажность при температуре +35, %, не более | 95 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет, не менее | 15 |
| Г арантийный срок эксплуатации, мес | 24 |
| Средняя наработка на отказ, ч, не менее | 150 000 |
Мощность, потребляемая ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, не нормируется из-за отсутствия входных цепей, монтаж которых выполняется у потребителя.
наносится на крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность ИП
| Наименование | Обозначение | Количество | |
| ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, ЭП8527/14-ЭП8527/19 | ЭП8527/3, ЭП8527/13 | ||
| Преобразователь измерительный переменного тока ЭП8527 | 3ЭП.499.830 | 1 | |
| Преобразователь измерительный напряжения переменного тока ЭП8527 | 1 | ||
| Руководство по эксплуатации | 3ЭП.499.830 РЭ | количество по заказу | количество по заказу |
| Методика поверки | МП.ВТ.149-2006 | количество по заказу | количество по заказу |
| Паспорт | 3ЭП.499.830 ПС | 1 | 1 |
осуществляется по документу МП.ВТ.149-2006 «Преобразователи измерительные переменного тока и напряжения переменного тока ЭП8527. Методика поверки», согласованному РУП «Витебский ЦСМС» 16.05.2006 г. (с извещением об изменении № 5 от 31.07.2018 г.). Основные средства поверки:
- установка для питания измерительных цепей постоянного и переменного токов УИ300.1 (рег. № 35739-08);
- амперметры ЦА8500 (рег. № 37459-17);
- вольтметры ЦВ8500 (рег. № 37458-17);
- мера электрического сопротивления однозначная Р3030 (рег. № 8238-81);
- магазин сопротивлений Р4830/1 (рег. № 4614-74);
- трансформатор тока измерительный лабораторный ТЛЛ-0,66-1 (рег. № 44882-10);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (рег. № 52854-13);
- мультиметр цифровой прецизионный 8081R (рег. № 68139-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых ИП с требуемой точностью.
Знак поверки ИП наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде оттиска в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ РБ 14401895.039-98 Преобразователи измерительные переменного тока и напряжения переменного тока ЭП8527. Технические условия
