Номер в госреестре | 40996-19 |
Наименование СИ | Преобразователи измерительные переменного тока |
Обозначение типа СИ | ЭП8554 |
Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
Год регистрации | 2019 |
Срок свидетельства | 29.10.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи измерительные переменного тока ЭП8554 (далее по тексту - ЭП8554) предназначены для измерений переменного тока.
Принцип действия ЭП8554 основан на преобразовании входного сигнала переменного тока в выходной аналоговый сигнал.
ЭП8554 состоит из основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, зажимов подключения внешних цепей; печатной платы с элементами схемы, трансформатора питания и входного трансформатора тока.
ЭП8554 выпускается в следующих модификациях ЭП854/1, ЭП8554/2, ЭП8554/3, ЭП8554/4, ЭП8554/5, ЭП8554/6, приведенных в таблице 2, которые отличаются выходным аналоговым сигналом, количеством каналов и конструктивным исполнением.

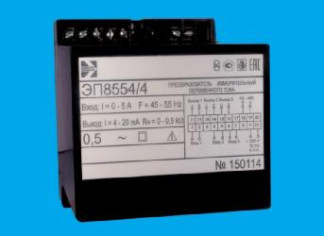

Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения знака поверки.
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения знака поверки.
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на ЭП8554/3, ЭП8554/4
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | EP8554-55 |
Номер версии (идентификационный номер) ПО | 205 |
Цифровой идентификатор ПО | AAP6E6F4 |
Другие идентификационные данные | CRC32 |
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки, количество каналов в зависимости от модификации ИП указаны в таблице 2.
Таблица 2 - Диапазоны измерений входного сигнала и диапазон изменения выходного аналогового сигнала
Модификация ИП | Преобразуемый входной сигнал, А | Выходной аналоговый сигнал, мА | Диапазон изменений сопротивления нагрузки, кОм | ||
Диапазон измерений | Номинальное значение | Диапазон изменений | Нормирующее значение | ||
ЭП8554/1 1), ЭП8554/3 2) | от 0 до 0,5 | 0,5 | от 0 до 5 | 5 | от 0 до 3,0 |
от 0 до 1,0 | 1,0 | ||||
от 0 до 2,5 | 2,5 | ||||
от 0 до 5,0 | 5,0 | ||||
ЭП8554/2 1}, ЭП8554/4 2) | от 0 до 0,5 | 0,5 | от 4 до 20 | 20 | от 0 до 0,5 |
от 0 до 1,0 | 1,0 | ||||
от 0 до 2,5 | 2,5 | ||||
от 0 до 5,0 | 5,0 | ||||
ЭП8554/5 3) | от 0 до 0,5 | 0,5 | от 0 до 5 | 5 | от 0 до 3,0 |
от 0 до 1,0 | 1,0 | ||||
от 0 до 2,5 | 2,5 | ||||
от 0 до 5,0 | 5,0 | ||||
ЭП8554/6 3) | от 0 до 0,5 | 0,5 | от 4 до 20 | 20 | от 0 до 0,5 |
от 0 до 1,0 | 1,0 | ||||
от 0 до 2,5 | 2,5 | ||||
от 0 до 5,0 | 5,0 | ||||
1) Одноканальный И 2) Трехканальный и дого канала одинаковые. 3) Одноканальный м | [П. ли двухканальный ИП. Входные и выходные сигналы каж-ногопредельный ИП. |
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Наименование характеристики | Значение |
Диапазон измерений переменного тока, А | от 0 до 0,5 от 0 до 1,0 от 0 до 2,5 от 0 до 5,0 |
Номинальное значение измеряемого переменного тока, А | 0,5; 1,0; 2,5; 5,0 |
Диапазон изменений выходного аналогового сигнала, мА: - для ЭП8554/1, ЭП8554/3, ЭП8554/5 - для ЭП8554/2, ЭП8554/4, ЭП8554/6 | от 0 до 5 от 4 до 20 |
Нормирующее значения выходного аналогового сигнала, мА: - для ЭП8554/1, ЭП8554/3, ЭП8554/5 - для ЭП8554/2, ЭП8554/4, ЭП8554/6 | 5 20 |
Класс точности | 0,5 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного аналогового сигнала, % | ±0,5 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного аналогового сигнала при изменении сопротивления нагрузки, %: - от 0 до 3 кОм (для ЭП8554/1, ЭП8554/3, ЭП8554/5), - от 0 до 0,5 кОм (для ЭП8554/2, ЭП8554/4, ЭП8554/6) | ±0,5 ±0,5 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного аналогового сигнала при изменении частоты входного сигнала от 45 до 55 Гц, % | ±0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,4 |
Пределы допускаемой дополнительной погрешности при воздействии относительной влажности от 92 до 98 % при температуре +35 °С, % | ±0,9 |
Пределы допускаемой дополнительной погрешности при изменении напряжения питания переменного тока от номинального значения частотой (50±0,5) Гц и при изменении напряжения питания постоянного тока от номинального значения, % | ±0,25 |
Пределы допускаемой дополнительной погрешности при воздействии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % | ±0,5 |
Пределы допускаемой дополнительной при искажении формы кривой входного тока до 20 %, % | ±0,5 |
Время установления выходного аналогового сигнала, с, не более | 0,5 |
Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: а) от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | 220+V SO"1"0'5 0.5 |
Наименование характеристики | Значение |
б) от универсального источника питания - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В в) от сети постоянного тока - напряжение постоянного тока, В | 220+4* 220+^ 48+2*. 24+1 а. 12_+б, 5+°36 |
Потребляемая мощность: а) от цепи питания переменного тока, В А, не более: | |
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6 | 4,0 |
- для ЭП8554/3, ЭП8554/4 | 6,0 |
б) от цепи питания постоянного тока, Вт, не более: | |
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6 | 3,0 |
- для ЭП8554/3, ЭП8554/4 | 4,0 |
в) от цепи входного сигнала переменного тока, В-А не более | 0,5 |
Габаритные размеры ЭП8554/1 - ЭП8554/6, мм, не более: | |
- высота | 70 или 125 |
- ширина | 120 |
- длина | 110 |
Габаритные размеры ЭП8554/3, ЭП8554/4, мм, не более: | |
- высота | 90 |
- ширина | 125 |
- длина | 125 |
Масса, кг, не более: | |
- ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6 | 0,8 |
- ЭП8554/3, ЭП8554/4 | 1,0 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от -40 до +55 |
- относительная влажность, %, не более | 95 |
- атмосферное давление, кПа | от 84 до 106,7 |
Средний срок службы, лет | 12 |
Средняя наработка на отказ, ч | 50000 |
наносится на табличку на крышке корпуса ЭП8554 методом офсетной печати, и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплект средства измерений
Наименование | Обозначение | Количество |
Преобразователь измерительный переменного тока ЭП8554 | ЗЭП.499.992 | 1 |
Паспорт | ЗЭП.499.992-01 ПС | 1 |
Руководство по эксплуатации | 3ЭП.499.992 РЭ | Количество по заказу |
Методика поверки | МП.ВТ.113-2005 | Количество по заказу |
осуществляется по документу МП.ВТ.113-2005 Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки, согласованному РУП «Витебский ЦСМС» 27.01.2005 г.
Основные средства поверки:
- установка У 300, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2721-71;
- вольтметр переменного тока ЦВ8500, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37458-17;
- амперметр переменного тока ЦА8500, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37459-17;
- компаратор напряжений Р3003, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 7476-91;
- мера электрического сопротивления Р331, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1162-58;
- магазин сопротивлений Р33, регистрационный номер в Федеральном формационном фонде по обеспечению единства измерений 1321-60;
- установка поверочная переносная У11118531М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35361-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЭП8554 с требуемой точностью.
Знак поверки наносится на паспорт и на корпус ЭП8554 в соответствии с рисунками 3 и 4.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 14401895.006-97 Преобразователь измерительный переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия
