| Номер в госреестре | 40996-21 |
| Наименование СИ | Преобразователи измерительные переменного тока |
| Обозначение типа СИ | ЭП8554 |
| Изготовитель | Общество с ограниченной ответственностью "Многопрофильное научно-производственное предприятие "Электроприбор" (ООО "МНПП "Электроприбор"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 15.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные переменного тока ЭП8554 (далее - ИП), предназначены для линейного преобразования переменного тока в унифицированный электрический сигнал постоянного тока.
Модификации ЭП8554/1, ЭП8554/2 предназначены для преобразования одного из диапазонов тока.
Модификации ЭП8554/3, ЭП8554/4 представляют собой три одноканальных измерительных преобразователя в одном корпусе - трехканальный ИП.
Модификации ЭП8554/5, ЭП8554/6 предназначены для преобразования одного из четырех возможных входных сигналов тока (одноканальный многопредельный ИП).
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
токов электрических электроэнергетики, л процессами энергс
ИП могут применяться для контроля для комплексной автоматизации объектов ных систем управления технологическим! личных отраслей промышленности.
сисдевдгуСтдновок,
!ан-
з-
По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению входного сигнала.
Информацию несет среднее значение выходного аналогового сигнала.
В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют шесть модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора тока.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.
Фотографии общего вида ИП приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены в приложении А.

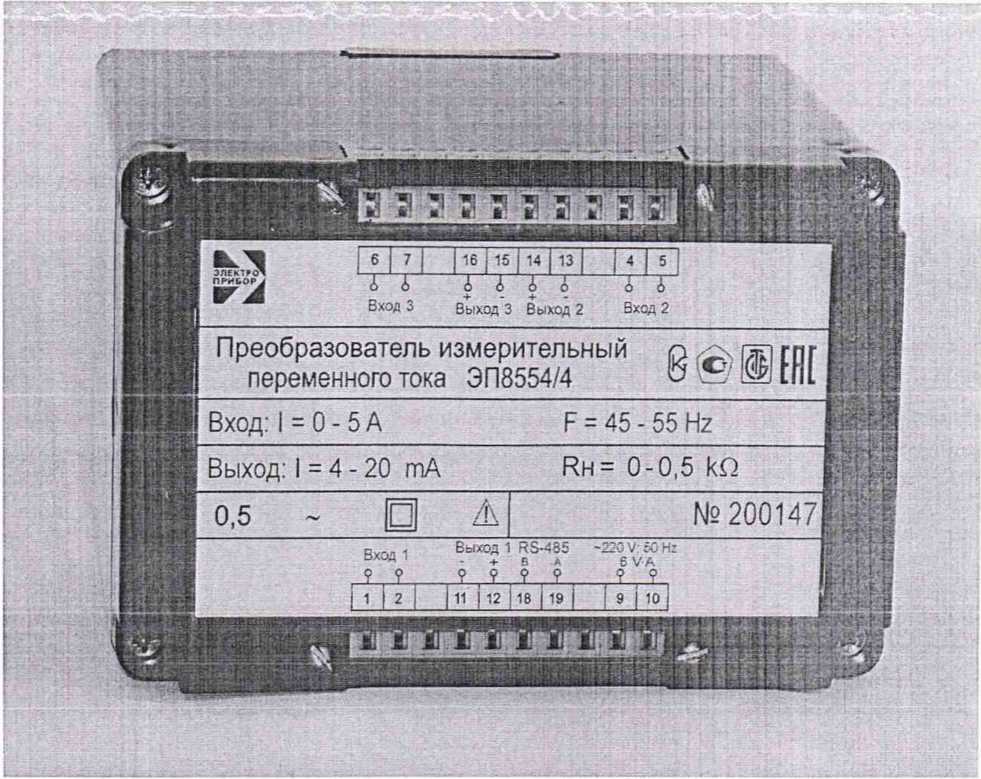

Рисунок 1 - Фотография общего вида для ЭП8554/3, ЭП8554/4 с габаритными размерами 110 х 120 х 125 mm (110 х 120 х 136 mm с креплением на DIN- рейку 35 mm) и для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6, с габаритными размерами 110 х 120 х 70 mm (110 х 120 х 81 mm с креплением на DIN- рейку 35 mm)

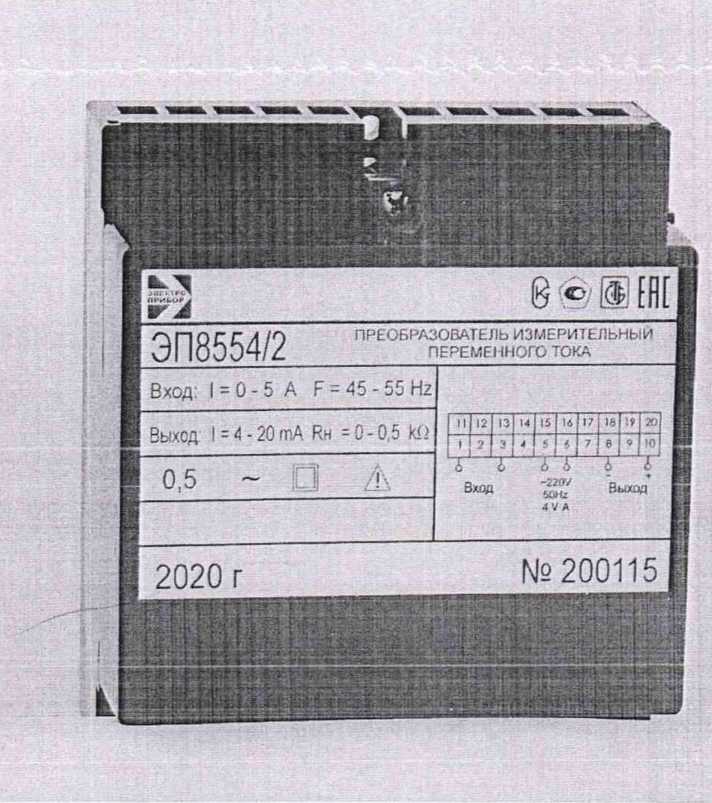

Рисунок 2 - Фотография общего вида для ЭП8554/3, ЭП8554/4 с габаритными размерами 125 х 90 х 125 mm
Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификаций ИП приведены в таблице 1.
Характеристики приведены для каждого канала преобразования.
Таблица 1
| Модификация ИП | Преобразуемый входной сигнал, А | Выходной аналоговый сигнал, mA | Диапазон изменений сопротивления нагрузки, kQ | ||
| Диапазон измерений | Номинальное значение | Диапазон изменений | Нормирующее значение | ||
| ЭП8554/Г | 0-0,5 | 0,5 | 0 -5 | 5 | 0-3,0 |
| 0-1,0 | 1.0 | ||||
| 0-2,5 | 2,5 | ||||
| 0-5,0 | 5,0 | ||||
| ЭП8554/2* | 0-0,5 | 0,5 | 4-20 | 20 | 0-0,5 |
| 0-1,0 | 1,0 | ||||
| 0-2,5 | 2,5 | ||||
| 0-5,0 | 5,0 | ||||
| ЭП8554/3** | 0-0,5 | 0,5 | 0-5 | 5 | 0-3,0 |
| 0-1,0 | 1,0 | ||||
| 0-2,5 | 2,5 | ||||
| 0-5,0 | 5.0 | ||||
| ЭП8554/4** | 0-0,5 | 0.5 | 4-20 | 20 | 0-0,5 |
| 0-1,0 | 1.0 | ||||
| 0-2,5 | 2,5 | ||||
| 0-5,0 | 5,0 | ||||
| ЭП8554/5*** | 0-0,5 | 0,5 | 0-5 | 5 | 0-3,0 |
| 0-1,0 | 1.0 | ||||
| 0-2,5 | 2.5 | ||||
| 0-5,0 | 5.0 | ||||
| ЭП8554/6*** | 0-0,5 | 0.5 | 4-20 | 20 | 0-0,5 |
| 0-1,0 | 1.0 | ||||
| 0-2,5 | 2.5 | ||||
| 0-5,0 | 5.0 | ||||
* Одноканальный ИП.
** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые.
*** Одноканальный многопредельный ИП.
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Класс точности ИП: 0,5.
Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении
| частоты входного сигнала ИП в диапазоне от 45 до 55 Hz: | ±0,5 %. |
Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:
| а) при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40°С и плюс 55 °C на каждые 10 °C б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C | ± 0,4 %; ± 0,9 %; |
| в) при изменении напряжения питания переменного тока частотой (50± 0,5) Hz и при изменении напряжения питания постоянного тока | ± 0,25 %; |
| г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении и фазе магнитного поля д) при искажении формы кривой входного тока до 20 %: | ± 0,5 %; ±0,5%. |
| Время установления выходного аналогового сигнала ИП, s, не более: | 0,5. |
Питание измерительных преобразователей ЭП8554/1 - ЭП8554/6 осуществляется по одному из следующих вариантов:
а) от сети переменного тока напряжением от 187 до 242 V с номинальным значением 220 V, частотой (50 ± 5) Hz (~ 220 V, 50 Hz);
б) от сети переменного тока напряжением от 80 до 265 V с номинальным значением 230 V частотой (50 ± 5) Hz, или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V (универсальное питание: ~ 220 V);
в) от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V (= 48 V);
г) от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V (= 24 V);
д) от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V(— 12 V);
е) от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V (— 5 V).
Мощность, потребляемая ИП от цепи питания переменного тока, VA не более:
- для ЭП8554/3, ЭП8554/4
- для ЭП8554/1, ЭП8554/2, ЭП8554/4, ЭП8554/6
Мощность, потребляемая ИП от цепи питания постоянного тока, W не более:
- для ЭП8554/3, ЭП8554/4
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
Мощность, потребляемая ИП от измерительной цепи, при
номинальных значениях преобразуемых входных сигналов, VA, не более:
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
- для ЭП8554/3, ЭП8554/4 по каждому входу
Условия эксплуатации:
| -температура окружающего воздуха, °C - относительная влажность Габаритные размеры ИП, mm, не более Масса ИП, kg, не более -для ЭП8554/3, ЭП8554/4 -для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6 Средний срок службы, лет, не менее Средняя наработка на отказ, h, не менее | от минус 40 до плюс 55; 95 % при 35 °C. 110 х 120х 125; 110 х 120х 136 (с креплением на DIN-рейку 35 mm); 110 х 120 х 70; 110x120x81 (с креплением на DIN-рейку 35 mm); 125 x90x 125. 1,0; 0,8. 15. 50000. |
Знак утверждения типа наносится на табличку, прикрепленную к крышке корпуса ИП, методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность приведена в таблице 6.
Таблица 6
| Обозначение | Наименование | Количество |
| ЗЭП.499.992 | Преобразователь измерительный переменного тока ЭП8554 | 1 |
| ЗЭП.499.992-01 ПС | Паспорт | 1 |
| ЗЭП.499.992 РЭ | Руководство по эксплуатации | Количество по заказу |
| МП. ВТ. 113-2005 | Методика поверки | Количество по заказу |
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия".
ТУ РБ 14401895.006-97 "Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия".
ТР ТС 004/2011 "О безопасности низковольтного оборудования".
ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
МП.ВТ.113-2005 "Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки".
Преобразователи измерительные переменного тока ЭП8554 соответствуют требованиям ТУ РБ 14401895.006-97, ГОСТ 24855-81, ТР ТС 004, TP ТС020.
Государственные контрольные испытания проведены:
- РУП "Витебский ЦСМС", 210015, г. Витебск, ул. Б. Хмельницкого, 20, тел (+375 212) 42-68-04, аттестат аккредитации № BY/112 1.0812 от 25.03.2008 г;
- Научно-исследовательским центром испытаний средств измерений и техники, 220053, г. Минск, Старовиленский тракт, 93, тел (+375 173) 78-98-13, аттестат аккредитации № BY/112. 1.0025 от 25.09.94 г.
Межповерочный интервал 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
