| Номер в госреестре | 40997-19 |
| Наименование СИ | Преобразователи измерительные напряжения переменного тока |
| Обозначение типа СИ | ЭП8555 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 29.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные напряжения переменного тока ЭП8555 (далее по тексту
- ЭП8555) предназначены для измерений напряжения переменного тока в унифицированный электрический сигнал постоянного тока.
Принцип действия ЭП8555 основан на преобразовании входного сигнала напряжения переменного тока в выходной аналоговый сигнал.
ЭП8555 состоит из основания с двумя клеммными колодками, крышки корпуса; двух крышек клеммных колодок, зажимов подключения внешних цепей; печатной платы с элементами схемы, трансформатора питания и входного трансформатора напряжения.
ЭП8555 выпускается в следующих модификациях ЭП8555/1, ЭП8554/2, ЭП8555/3, ЭП8555/4, ЭП8555/5, ЭП8554/6, ЭП8555/7, ЭП8555/8, ЭП8555/9, приведенных в таблице 2, которые отличаются параметрами входного и выходного сигналов, количеством каналов и конструктивным исполнением.

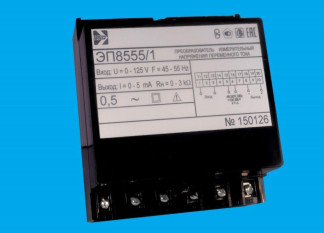

Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения знака поверки.
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на ЭП8555/1-ЭП8555/9
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения знака поверки.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на ЭП8555/3 - ЭП8555/5, ЭП8555/7
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EP8554-55 |
| Номер версии (идентификационный номер) ПО | 205 |
| Цифровой идентификатор ПО | AAP6E6F4 |
| Другие идентификационные данные | CRC32 |
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки, количество каналов в зависимости от модификации ЭП8555 указаны в таблице 2.
Таблица 2 - Диапазоны измерений входного сигнала и диапазон изменения выходного аналогового сигнала
| Модификация ИП | Преобразуемый входной сигнал, В | Выходной аналоговый сигнал, мА | Диапазон изменений сопротивления нагрузки, кОм | ||
| Диапазон измерений | Номинальное значение | Диапазон изменений | Нормирующее значение | ||
| ЭП8555/Г, ЭП8555/3** | от 0 до 125 от 0 до 250 от 0 до 400 от 0 до 500 | 125 250 400 500 | от 0 до 5 | 5 | от 0 до 3,0 |
| ЭП8555/2*, ЭП8555/4** | от 0 до 125 от 0 до 250 от 0 до 400 от 0 до 500 | 125 250 400 500 | от 4 до 20 | 20 | от 0 до 0,5 |
| ЭП8555/5**, ЭП8555/6 | от 75 до 125 | 125 | от 0 до 5 | 5 | от 0 до 3,0 |
| ЭП8555/7** | от 75 до 125 | 125 | от 4 до 20 | 20 | от 0 до 0,5 |
| ЭП8555/8 | от 75 до 125 от 125 до 250 | 125 250 | от 0 до 5 | 5 | от 0 до 3,0 |
| ЭП8555/9* | от 75 до 125 от 125 до 250 | 125 250 | от 4 до 20 | 20 | от 0 до 0,5 |
| * Одноканальный ИП. ** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые. | |||||
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Класс точности ЭП8555 | 0,5 | |
| Пределы допускаемой основной приведенной погрешности ЭП8555 от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Гц, % | ±0,5 | |
| Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала: | а) при изменении температуры окружающего воздуха от +18 до +25 °С до -40 °С и +55 °С на каждые 10 °С, % | ±0,4 |
| б) при воздействии относительной влажности от 92 до 98 % при температуре +35 °С, % | ±0,9 | |
| в) при изменении напряжения питания переменного тока частотой (50±0,5) Гц и при изменении напряжения питания постоянного тока (см. таблицу 4), % | ±0,25 | |
| Наименование характеристики | Значение | |
| г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % | ±0,5 | |
| д) при искажении формы кривой входного напряжения до 20 %, % | ±0,5 | |
| Время установления выходного аналогового сигнала ЭП8555, с, не более | 0,5 | |
| Нормальные условия измерений (указываются при нормировании основной и дополнительной погрешности измерений) - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до + 22 от 30 до 80 от 84 до 106,7 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| а) от сети переменного тока | |
| - напряжение переменного тока, В | 220+233 |
| - частота переменного тока, Гц | |
| б) от универсального источника питания | |
| - напряжение переменного тока, В | 220+44* |
| - частота переменного тока, Гц | 50-+Й* |
| - напряжение постоянного тока, В | 220^ |
| в) от сети постоянного тока | |
| - напряжение постоянного тока, В | 2^; 12.V; |
| Потребляемая мощность: | |
| а) от цепи питания переменного тока, В А, не более | |
| - для ЭП8555/1, ЭП8555/2, ЭП8555/6 | 4,0 |
| - для ЭП8555/3 - ЭП8555/5, ЭП8555/7 | 6,0 |
| б) от цепи питания постоянного тока, Вт, не более | |
| - для ЭП8555/1, ЭП8555/2, ЭП8555/6 | 3,0 |
| - для ЭП8555/3 - ЭП8555/5, ЭП8555/7 | 4,0 |
| в) от цепи входного сигнала напряжения переменного | |
| тока, В-А не более | |
| - для ЭП8555/1, ЭП8555/2, ЭП8555/6 | 1,0 |
| - для ЭП8555/3 - ЭП8555/5, ЭП8555/9 (по | |
| каждому входу) | 1,0 |
| - для ЭП8555/8, ЭП8555/9 | 6,0 |
| Габаритные размеры средства измерений для | |
| ЭП8555/1,ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП85559, | |
| мм, не более | |
| - высота | 110 |
| - ширина | 120 |
| - длина | 70 |
| Наименование характеристики | Значение |
| Габаритные размеры средства измерений для ЭП8555/3-ЭП8555/5, ЭП8555/7, мм, не более | |
| - высота | 110 |
| - ширина | 120 |
| - длина | 125 |
| Габаритные размеры средства измерений для ЭП8555/3-ЭП8555/5, ЭП8555/7, мм, не более | |
| - высота | 125 |
| - ширина | 90 |
| - длина | 125 |
| Масса для ЭП8555/3- ЭП8555/5, ЭП8555/7, кг, не более | 1 |
| Масса для ЭП8555/1, ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП8555/9, | |
| кг, не более | 0,8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +55 |
| - относительная влажность, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 50000 |
наносится на табличку на крышке корпуса ЭП8555 методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплект средства измерений.
| Наименование | Обозначение | Количество |
| Преобразователь измерительный напряжения переменного тока ЭП8555 | ЗЭП.499.992 | 1 |
| Паспорт | ЗЭП.499.992-02 ПС | 1 |
| Руководство по эксплуатации | 3ЭП.499.992 РЭ | по заказу |
| Методика поверки | МП.ВТ.113-2005 | по заказу |
осуществляется по документу МП.ВТ.113-2005 «Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки», согласованному РУП «Витебский ЦСМС» 27.01.2005 г.
Основные средства поверки:
установка для поверки электроизмерительных приборов У 300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2721-71);
вольтметр переменного тока ЦВ8500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37458-17);
амперметр переменного тока ЦА8500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37459-17);
компаратор напряжений Р3003 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 7476-91);
катушка сопротивления образцовая Р331 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1162-58);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1321-60);
установка поверочная переносная УПП8531М (регистрационный номер в Федеральном информационном фонде 35361-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и на корпус ЭП8555 в соответствии с рисунками 3 и 4.
приведены в эксплуатационном документе
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 14401895.006-97 Преобразователь измерительный переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия
