Преобразователи измерительные напряжения переменного тока ЭП8555, 40997-21

Назначение

Преобразователи измерительные напряжения переменного тока ЭП8555 (далее - ИП), предназначены для линейного преобразования напряжения переменного тока в унифицированный электрический сигнал постоянного тока.

Модификации ЭП8555/1, ЭП8555/2, ЭП8555/6-ЭП8555/9 предназначены для преобразования одного из диапазонов напряжения.

Модификации ЭП8555/3-ЭП8555/5, ЭП8555/7 представляют собой три одноканальных измерительных преобразователя в одном корпусе - трехканальный ИП.

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.

ОБЛАСТЬ ПРИМЕНЕНИЯ

ИП могут применяться для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики,, для автоматизированных систем управления технологическими процессами энергоемких объек-тов различных отраслей промышленности.

Описание

По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению входного сигнала.

Информацию несет среднее значение выходного аналогового сигнала.

В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют девять модификаций.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора напряжения.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

Фотографии общего вида ИП приведены на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены в приложении А.

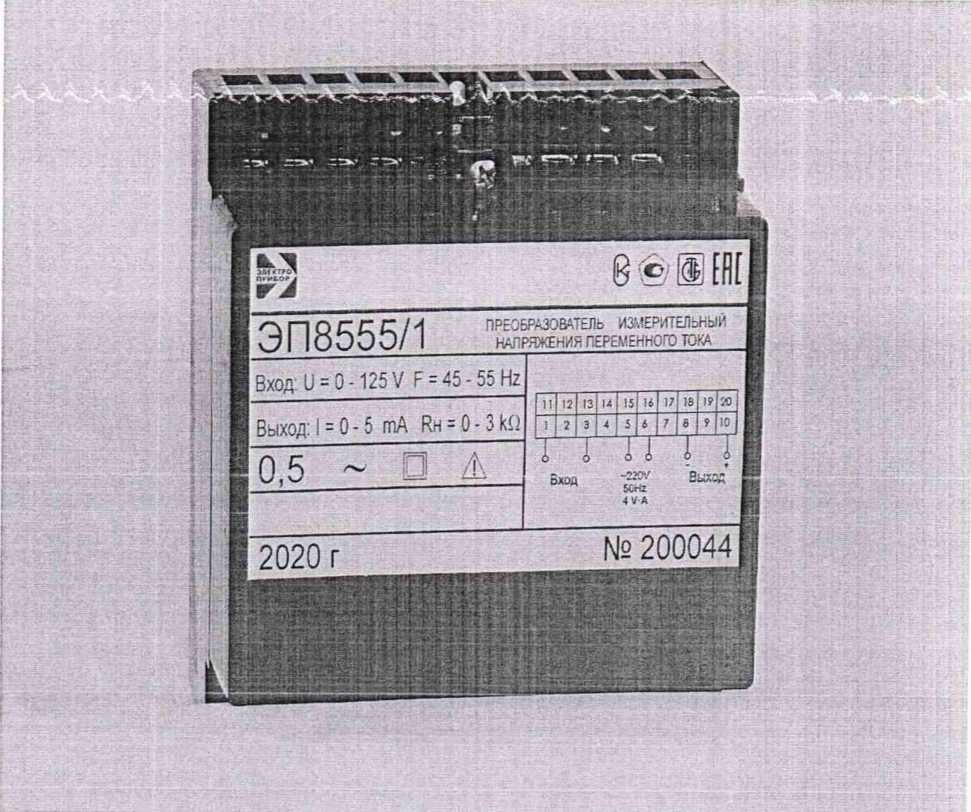

Рисунок 1 - Фотография общего вида для ЭП8555/3 - ЭП8555/5, ЭП8555/7 с габаритными размерами 110 х 120 х 125 mm (110 х 120 х 136 mm с креплением на DIN-рейку 35 mm), и для ЭП8555/1, ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП8555/9 с габаритными размерами 110 х 120 х 70 mm (110 х 120 х 81 mm скреплением на DIN- рейку 35 mm)

Описание типа средства измерений

Вход: U = 0-125 V

F = 45 - 55 Hz

Rh= 0-3 kQ

Выход: I = 0 - 5 mA

№ 200102

12 18 19

9

10

11

Вход 1

1 2

Выход 1 RS-485   -220 V; 50 Hz

-t-    8 A         6 V A

?,???,   ? , ? ,

Преобразователь измерительный напряжения переменного тока ЭП8555/3

16 15 14

13

ТА

Вход 3

А 6 А А А А

-4  —4

Выход 3 Выход 2 Вход 2

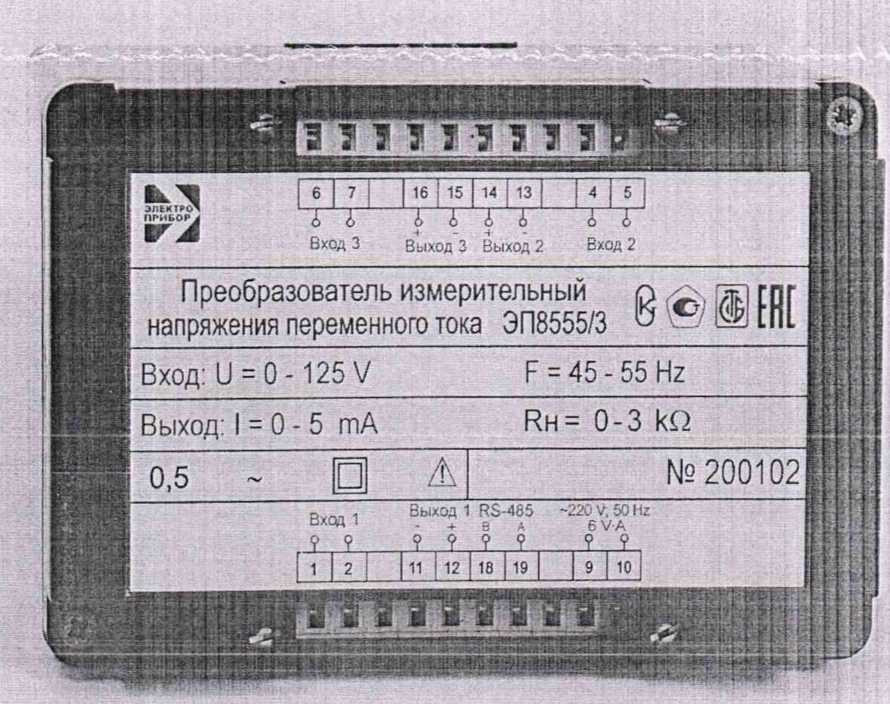

Рисунок 2 - Фотография общего вида для ЭП8555/3 - ЭП8555/5, ЭП8555/7 с габаритными размерами 125 х 90 х 125 mm

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификаций ИГ: приведены в таблице 1.

Характеристики приведены для каждого канала преобразования.

Таблица 1

* Одноканальный ИП.

** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые.

Каждая модификация ИП по заказу может иметь интерфейс RS-485.

Класс точности ИП:                                                      0,5.

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Hz:                 ± 0,5 %.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

а) при изменении температуры окружающего воздуха

от (20 ± 2) °C до минус 40°С и плюс 55 °C на каждые 10 °C                ± 0,4 %;

б) при воздействии относительной влажности (95 ± 3) %

при температуре 35 °C                                                 ± 0,9 %;

в) при изменении напряжения питания переменного тока частотой (50± 0,5) Hz и при изменении напряжения питания постоянного тока                                                        ± 0,25 %;

г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 гпТ при самом неблагоприятном направлении и фазе магнитного поля                  ± 0,5 %;

д) при искажении формы кривой входного напряжения до 20 %        ± 0,5 %.

Время установления выходного аналогового сигнала ИП, s, не более:     0,5.

Питание измерительных преобразователей ЭП8555/1 - ЭП8555/7 осуществляется по одному из следующих вариантов:

а) от сети переменного тока напряжением от 187 до 242 V с номинальным значением 220 V, частотой (50 ± 5) Hz (~ 220 V, 50 Hz);

б) от сети переменного тока напряжением от 80 до 265 V с номинальным значением 230 V частотой (50 ± 5) Hz, или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V (универсальное питание: 220 V);

в) от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V (=== 48 V);

г) от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V (= 24 V);

д) от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V(— 12 V);

е) от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V(^ 5 V).

Питание ИП ЭП8555/8, ЭП8555/9 осуществляется от измерительной цепи.

Мощность, потребляемая ИП от цепи питания, V A не более:

-для ЭП8555/3-ЭП8555/5, ЭП8555/7

-для ЭП8555/1, ЭП8555/2, ЭП8555/6

Мощность, потребляемая ИП от цепи питания, W не более:

-для ЭП8555/3-ЭП8555/5, ЭП8555/7

-для ЗП8555/1, ЭП8555/2, ЭП8555/6

6,0;

4,0.

4,0;

3,0.

Мощность, потребляемая ИП от измерительной цепи, при номинальных значениях преобразуемых входных сигналов, VA, не более:

-для ЭП8555/1, ЭП8555/2, ЭП8555/6

-для ЭП8555/3-ЭП8555/5, ЭП8555/7 по каждому входу

-для ЭП8555/8, ЭП8555/9

1.0;

1.0;

6,0.

Условия эксплуатации:

- температура окружающего воздуха, °C - относительная влажность

от минус 40 до плюс 55;

95 % при 35 °C.

Габаритные размеры ИП, mm, не более

110 х 120 х 125; 110x120x136 (с креплением на DIN-рейку 35 mm); 110 х 120 х 70;

110 х 120x81

(с креплением на DIN-рейку 35 mm); 125 x90x 125.

Масса ИП, kg, не более

- для ЭП8555/3-ЭП8555/5, ЭП8555/7

-для ЭП8555/1, ЭП8555/2, ЭП8555/6,

ЭП8555/8, ЭП8555/9

Средний срок службы, лет, не менее

Средняя наработка на отказ, h, не менее                  50000.

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную к крышке корпуса ИП, методом офсетной печати и на эксплуатационную документацию типографским способом.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия".

ТУ РБ 14401895.006-97 "Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия".

ТР ТС 004/2011 "О безопасности низковольтного оборудования".

ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

МП.ВТ.113-2005 "Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки".

Заключение

Преобразователи измерительные напряжения переменного тока ЭП8555 соответствуют требованиям ТУ РБ 14401895.006-97, ГОСТ 24855-81, ТР ТС 004, TP ТС020.

Государственные контрольные испытания проведены:

- РУП "Витебский ЦСМС", 210015, г. Витебск, ул. Б. Хмельницкого, 20, тел (+375 212) 42-63-12, аттестат аккредитации № ВУ/112 1.0812 от 25.03.2008 г;

- Научно-исследовательским центром испытаний средств измерений и техники, 220053, г. Минск, Старовиленский тракт, 93, тел (+375 173) 78-98-13, аттестат аккредитации № BY/112 1.0025 от 25.09.94 г.

Межповерочный интервал 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
