Термометры контактные цифровые ТК-5, 41002-14

Для измерения температуры жидких, сыпучих, газообразных сред посредством погружения термопреобразователей в среду (погружные измерения), контактных измерений температур поверхностей твердых тел (поверхностные измерения), а также измерения относительной влажности газообразных неагрессивных сред.Применяются в технологических процессах в энергетике, жилищно-коммунальном хозяйстве, металлургии, химической, пищевой, горнодобывающей, нефтегазовой и других отраслях промышленности.

Документы

Описание типа

Карточка СИ

Номер в госреестре	41002-14
Наименование СИ	Термометры контактные цифровые
Обозначение типа СИ	ТК-5
Изготовитель	ООО "ТЕХНО-АС", г.Коломна
Год регистрации	2014
Срок свидетельства	30.10.2019
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Термометры контактные цифровые типа ТК-5 предназначены для измерений температуры жидких, сыпучих, газообразных сред посредством погружения термопреобразователей в среду (погружные измерения), контактных измерений температуры поверхностей твердых тел (поверхностные измерения), а также измерения относительной влажности газообразных неагрессивных сред.

Описание

Термометры контактные цифровые типа ТК-5 представляют собой многофункциональные микропроцессорные приборы непрерывного действия, которые состоят из электронного блока и измерительных зондов. В качестве термочувствительных элементов в зондах используются термопреобразователи сопротивления (ТС) с НСХ по ГОСТ 6651-2009 и преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001. В качестве чувствительных элементов в зондах влажности используются датчики влажности емкостного типа.

В электронном блоке сигнал измерительного зонда преобразуется в сигнал измерительной информации. На жидкокристаллическом дисплее электронного блока отображаются результаты измерений в цифровом виде, а также сведения о режимах работы. При подключении измерительного зонда к электронному блоку, его тип и метрологические характеристики определяются автоматически.

В зависимости от модификации, термометры контактные цифровые ТК-5 разделяются на следующие группы.

- ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01ПТ - термометры контактные цифровые одноканальные с постоянными зондами (поверхностными или погружаемыми);

- ТК-5.04, ТК-5.06, ТК-5.09 - термометры контактные цифровые одноканальные со сменными погружаемыми, воздушными, поверхностными зондами, зондами влажности;

- ТК-5.08, ТК-5.11 термометры контактные цифровые двухканальные со сменными погружаемыми, воздушными, поверхностными зондами, зондами влажности.

Термометры контактные цифровые ТК-5.08 имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ 30852.10-2002 (МЭК 600079-11:1999) «Электрооборудование. Часть 11. Искробезопасная электрическая цепь i», соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Общие требования», маркировка взрывозащиты OExiaIIBT6 X.

Конструктивно термометры выполнены в пластмассовом или алюминиевом (ТК-5.08) корпусе. На электронном блоке находятся: окно цифрового дисплея, кнопки управления, разъемы для подключения измерительных зондов.

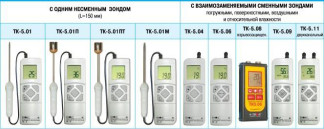

Внешний вид термометров контактных цифровых ТК-5 показан на рисунке 1.

Технические характеристики

Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01ПТ приведены в таблице 1.

Таблица 1

Наименование характеристики	Модификация ТК-5
Наименование характеристики	ТК-5.01	ТК-5.01М	ТК-5.01П	ТК-5.01ПТ
Диапазон измерений температуры, °С	от - 40 до + 200	от - 40 до + 200	от - 20 до + 200	от - 20 до + 200
Пределы допускаемой основной абсолютной погрешности в диапазоне до 100 °С, °С	± 2	± 0,5	± 2	± 2
Пределы допускаемой основной относительной погрешности в диапазоне свыше 100 °С, %	± (1+1е.н.р.)	± (0,5+1е.н.р.)	± (2+1е.н.р.)	± (2+1е.н.р.)
Цена единицы наименьшего разряда (е.н.р.), °С	1	0,1	1	0,1
Показатель тепловой инерции, с, не более	6	6	10	10

Модификации термометров ТК-5.01, ТК-5.01М используются с погружаемыми зондами типов ЗИТ, ЗПГУ. Модификации ТК-5.01П, ТК-5.01ПТ используются с поверхностными зондами типа ЗПВ.

Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.04 и типы применяемых зондов приведены в таблице 2.

Тип зонда и обозначение	Диапазон измерений темпера-	Показатель тепловой	Пределы допускаемой основной погрешности измерений температуры ТК-5.04 в комплекте с зондом
Тип зонда и обозначение	туры, °С	инерции, с	абсолютной, °С	относительной,%
Погружаемые ЗПГ 150 ЗПГУ 150 ЗПГ 300 ЗПГУ 300 ЗПГ 500 ЗПГУ 500 ЗПГУ 1000 ЗПГУ 1500	от - 40 до + 200 от - 40 до + 200 от - 40 до + 300 от - 40 до + 300 от - 40 до + 600 от - 40 до + 600 от - 40 до + 600 от - 40 до + 600	6		± (1+1е.н.р.) (св. + 100 °С)
Погружаемые ЗПГН ЗПГТ	от - 40 до + 200	6		± (1+1е.н.р.) (св. + 100 °С)
Воздушные ЗВ 150 ЗВ 500 ЗВ 1000	от - 40 до + 200 от - 40 до + 600 от - 40 до + 600	2
Поверхностные для движущихся поверхностей ЗПДИ 300 ЗПДИ 500	от - 40 до + 250	10	± 2 (от - 40 до + 100 °С)	± (2+1е.н.р.) (св. + 100 °С)
Поверхностные ЗПВ 150 ЗПВ 300 ЗПВ 500 ЗПВ 1000 ЗПИ 300 ЗПИ 500	от - 40 до + 250	10		± (2+1е.н.р.) (св. + 100 °С)
Поверхностные высокотемпературные ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000	от - 40 до + 500	10		± (2+1е.н.р.) (св. + 100 °С)
Поверхностные магнитные ЗПМ	от - 40 до + 80	20	± 2

Тип зонда и обозначение	Диапазон измерений температуры, °С	Показатель тепловой инерции, с	Пределы допускаемой основной погрешности измерений температуры ТК-5.04 в комплекте с зондом
			абсолютной, °С	относительной,%
Для подключения внешней термопары ЗВТ.Е ЗВТ.К ЗВТ.В 3ВТ.К ЗВТ.Б	от - 100 до + 800 от - 100 до + 1300 от 600 до 1800 от 0 до 1600 от 0 до 1600		± 1*
Примечания: 1 * - погрешность нормирована без учета погрешности внешней подключаемой термопары; 2 е.н.р. - цена единицы наименьшего разряда ( для ТК-5.04 - 1°С).

Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.06, ТК-5.08, ТК-5.09, ТК-5.11 и типы применяемых зондов приведены в таблицах 3 и 4.

Таблица 3

Тип зонда и обозначение	Диапазон измерений температуры, °С	Показатель тепловой инерции, с	Пределы допускаемой основной погрешности измерений температуры ТК-5.06, ТК-5.08, ТК-5.09, ТК-5.11 в комплекте с зондом
			абсолютной, °С	относительной, %
Погружаемые ЗПГ 150 ЗПГУ 150 ЗПГ 300 ЗПГУ 300 ЗПГ 500 ЗПГУ 500 ЗПГУ 1000 ЗПГУ 1500	от - 40 до + 200 от - 40 до + 200 от - 40 до + 300 от - 40 до + 300 от - 40 до + 600 от - 40 до + 600 от - 40 до + 600 от - 40 до + 600	6	± 0,5 (от - 40 до + 100 °С)	± (0,5+1е.н.р.) (св. + 100 °С)
Погружаемые ЗПГН ЗПГТ	от - 40 до + 200
Воздушные ЗВ 150 ЗВ 500 ЗВ 1000	от - 40 до + 200 от - 40 до + 600 от - 40 до + 600	2
Воздушные малогабаритные высокотемпературные ЗВМВ	от - 40 до + 1100

Тип зонда и обозначение	Диапазон измерений температуры, °С	Показатель тепловой инерции, с	Пределы допускаемой основной погрешности измерений температуры ТК-5.06, ТК-5.08, ТК-5.09, ТК-5.11 в комплекте с зондом
	Диапазон измерений температуры, °С	Показатель тепловой инерции, с	абсолютной, °С	относительной, %
Воздушный высокоточный ЗВВ 150	от - 40 до + 200		± 0,2 (св. 0 до + 50°С) ± 0,5 (от - 40 до 0°С и св. + 50 до + 100°С
Погружаемые низкотемпера турные ЗПГНН	от - 75 до + 200	2	± 1 (от - 75 до - 40 °С)	± (0,5+1е.н.р.) (св. + 100 °С)
Воздушные малогабаритные низкотемпературные ЗВМН	от - 75 до + 200		± 0,5 (св. - 40 до + 100 °С)
Поверхностные ЗПВ 150 ЗПВ 300 ЗПВ 500 ЗПВ 1000 ЗПИ 300 ЗПИ 500	от - 40 до + 250		± 2 (от - 40 до + 100 °С)
Поверхностные высокотемпературные ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000	от - 40 до + 500	10		± (2+1е.н.р.) (св. + 100 °С)
Поверхностные высокоточные ЗПВТ 150 ЗПВТ 300 ЗПВТ 500	от - 40.. .+250		± 0,5 (св. 0 до 50 °С) ± 2 ( от - 40 до 0 °С и св. + 50 до + 100 °С)
Тепловой нагрузки среды ЗТНС	от - 40 до + 100	20	± 0,2
Погружаемые высокотемпера турные ЗПГВ	от 600 до 1800	2	± 0,5*

Тип зонда и обозначение	Диапазон измерений температуры, °С	Показатель тепловой инерции, с	Пределы допускаемой основной погрешности измерений температуры ТК-5.06, ТК-5.08, ТК-5.09, ТК-5.11 в комплекте с зондом
			абсолютной, °С	относительной, %
Для подключения внешней термопары ЗВТ.Ь ЗВТ.К ЗВТ.В 3ВТ.Я ЗВТ.Б	от - 100 до + 800 от - 100 до + 1300 от 600 до 1800 от 0 до 1600 от 0 до 1600		± 0,5*
Примечания: 1 * - погрешность нормирована без учета погрешности внешней подключаемой термопары; 2 е.н.р. - цена единицы наименьшего разряда (для ТК-5.06, ТК-5.08, ТК-5.09, ТК5.11 - 0,1°С).

Таблица 4

Тип зонда и обозначение	Диапазон измерений температуры, °С	Диапазон измерений относительной влажности, %	Показатель тепловой инерции, с	Пределы допускаемой основной абсолютной погрешности ТК-5.06, ТК-5.08, ТК-5.09, ТК-5.11 в комплекте с зондом
				температуры, °С	относительной влажности, %
Влажности ЗВЛ 150 ЗВЛ 500 ЗВЛ 1000 ЗВЛМ		от 0 до 100			± 3
Влажности и температуры ЗВЛ 150Т ЗВЛ 500Т ЗВЛ 1000Т ЗВЛМТ	от - 20 до + 85	от 0 до 100	5	± 0,5
Влажности и температуры гибкий ЗВЛТГ	от - 20 до + 85	от 0 до 100		± 0,2

Общие метрологические и технические характеристики приведены в таблице 5 Таблица 5

Характеристика	Значение
Пределы допускаемой дополнительной погрешности измерений температуры, вызванной изменением температуры окружающей среды в диапазоне от минус 20 до плюс 50 °С на каждые 10 °С от нормальной (20 ± 5), °С, не более	± 0,5

Характеристика	Значение
Пределы допускаемой дополнительной погрешности измерений относительной влажности, вызванной изменением температуры окружающей среды в диапазоне от - 20 до + 50 °С на каждые 10 °С от нормальной (20 ± 5) °С, %, не более	± 0,5
Напряжение питания, В - ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01ПТ, ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11 - ТК-5.08	3+0,3 3-1,2 3,6-0,8
Масса электронного блока, кг, не более - ТК-5.01, ТК-5.01 М, ТК-5.01 П, ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11 - ТК-5.08	0,2 0,5
Габаритные размеры электронного блока, мм, не более - ТК-5.01, ТК-5.01 М, ТК-5.01 П, ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11 - ТК-5.08	185 х 61 х 36 165 х 85 х 35
Длина соединительного кабеля, м	1**
Группа исполнения в зависимости от устойчивости и прочности к воздействию температуры и влажности окружающего воздуха в диапазоне от - 20 до + 50 °С	С4 по ГОСТ Р 52931-2008
Г руппа исполнения в зависимости от устойчивости и прочности к воздействию синусоидальных вибраций	N2 по ГОСТ Р 52931-2008
Средняя наработка на отказ, ч	5000
Средний срок службы, лет	5
Примечание ** -по индивидуальному заказу длина соединительного кабеля может быть увеличена до 20 м, для зондов ЗПГНН, ЗВМН и ЗВМВ до 100м, для зондов ЗПГН и ЗПГТ до 120м

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и корпус электронного блока.

Комплектность

Комплектность средства измерений приведена в таблице 6. Таблица 6

Наименование	Кол-во	Примечание
Термометры контактные цифровые ТК-5.ХХХ	1 шт.	Модификация по заказу
Комплект зондов	По заказу	В соответствии с модификацией
Руководство по эксплуатации	1 шт.
Комплект принадлежностей	1 компл.

Поверка

осуществляется в соответствии с документом МП РТ 2152-2014 «Термометры контактные цифровые типа ТК-5. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 18 марта 2014 г.

Наименование средств поверки	Характеристики
Калибратор температуры поверхностный КТП-1	диапазон воспроизведения температуры от 40 до 600 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± (0,2+0,003 (t-40)) °С
Калибратор температуры поверхностный КТП-2	диапазон воспроизведения температуры от - 40 до + 140 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± (0,2+0,003 • \|t\|) °С
Термостаты переливные прецизионные ТПП-1	диапазон воспроизведения температуры от - 75 до + 300, нестабильность поддержания температуры ± (0,0025+0,5 • 10-4 t) °С
Калибратор температуры СТС-1200А	диапазон воспроизведения температуры от 300 до 1205 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± 2 °С, нестабильность поддержания температуры не более ± 0,1 °С
Калибратор температуры ATC-125B	диапазон воспроизведения температуры от - 90 до + 125 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± 0,3 °С (с внешним эталонным термометром At = ± 0,06 °С), нестабильность поддержания температуры не более ± 0,03 °С
Калибратор температуры АТС-650В	диапазон воспроизведения температуры от 50 до 650 °С; предел допускаемой абсолютной погрешности воспроизведения температуры At = ± 0,35 °С (с внешним эталонным термометром At = ± 0,11 °С), нестабильность поддержания температуры не более ± 0,02 °С
Калибратор температуры эталонный КТ-650	диапазон воспроизведения температуры от 50 до 650 °С; предел допускаемой абсолютной погрешности воспроизведения температуры At = ± (0,05+0,0015 t) °С
Термометр сопротивления эталонный	диапазон измерений температуры от - 70 до + 300 °С, 3 разряд
Измеритель температуры многоканальный прецизионный МИТ 8.10	предел допускаемой абсолютной погрешности At = ± [0,0035 + 10-5\|t\|] °С
Компаратор-калибратор универсальный КМ300К	диапазон воспроизведения напряжения постоянного тока от -100 до +100 мВ, КТ 0,0005
Камера климатическая «WEISS WK 180/40»	диапазон воспроизведения температуры от - 70 до + 180 °С, нестабильность ± 0,5 °С, диапазон воспроизведения относительной влажности от 10 до 95 %, нестабильность ± (1 - 3) % отн. вл.
Т ермогигрометр	диапазон измерения относительной влажности от 10 до 98 %, A9 = ± 1 % отн. вл.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководствах по эксплуатации ТК-5.00.000РЭ, ТК-5.08.000РЭ.

Нормативные и технические документы, устанавливающие требования к термометрам контактным цифровым типа ТК-5

1 ГОСТ 12.2.007-75 ССБТ. Изделия электротехнические. Общие требования безопасности.

2 ГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»

3 ГОСТ 30852.10-2002 (МЭК 600079-11:1999) «Электрооборудование. Часть 11. Искробезопасная электрическая цепь i».

4 ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

5 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

6 ГОСТ 8.547-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».

7 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

8 ГОСТ Р 51330.13-99 (МЭК 60079-0-98). Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (Кроме подземных выработок).

9 ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».

10 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».

11 Термометры контактные цифровые типа ТК-5. Технические условия. ТУ 4211-02842290839-2004.
