| Номер в госреестре | 41037-21 |
| Наименование СИ | Нивелиры лазерные |
| Обозначение типа СИ | НЛ-05К |
| Изготовитель | Общество с ограниченной ответственностью "Геоприбор" (ООО "Геоприбор"), г. Волжский, Волгоградская обл. |
| Год регистрации | 2021 |
| Срок свидетельства | 13.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры лазерные НЛ-05К (далее - нивелиры) предназначены для измерения разности высот точек на объекте с помощью лазерного луча, автоматически устанавливающегося горизонтально (геометрического нивелирования).
Нивелир излучает лазерный луч, образующий видимую линию, которая с помощью встроенного жидкостного компенсатора наклонов автоматически располагается горизонтально.
Принцип действия жидкостного компенсатора наклонов основан на способности поверхности жидкости занимать горизонтальное положение. Между поверхностью жидкости и дном кюветы компенсатора образуется жидкостный клин, который в сочетании с оптическими элементами системы сохраняет горизонтальное положение лазерного луча.
Нивелир состоит из блока излучателя на основе полупроводникового лазера, жидкостного компенсатора наклонов для разворота лазерного луча в горизонтальную плоскость, зрительной трубы для наведения лазерного луча на объект и трегера с круглым пузырьковым уровнем. Нивелир снабжен кожухом, обеспечивающим защиту от воздействия окружающей среды.
Нивелир и составные части комплекта укладывают в кейс.

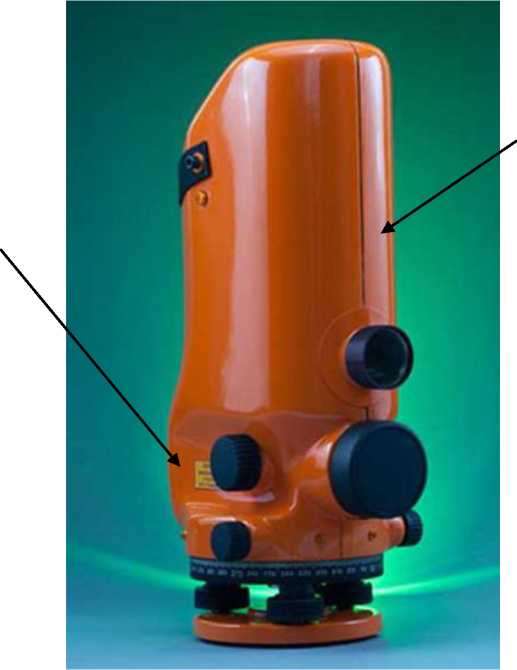

Общий вид нивелиров с указанием места нанесения знака поверки представлен на рисунке 1. Содержание маркировки нивелиров представлено на рисунке 2.
Пломбирование нивелиров не предусмотрено.
Место знака
утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид нивелиров лазерных НЛ-05К
Рисунок 2 - Маркировка нивелиров лазерных НЛ-05К
отсутствует.
Таблица 1 - Метрологические характеристики, включая показатели точности
| Наименование характеристики | Значение |
| Дальность действия, м | 300 |
| Отклонение лазерного луча от горизонтального положения, мм/10 м, не более | ±0,1 |
| Диапазон работы компенсатора, не менее | ±30' |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина, | 140 |
| - ширина, | 200 |
| - высота | 350 |
| Масса, кг, не более | 4 |
| Источник электропитания | Аккумулятор 18650 Li-ion 3,6В |
| Условия эксплуатации: - диапазон температур окружающего воздуха, °С, | от -20 до +50 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус нивелира фотохимическим способом.
Таблица 3 - Комплектность нивелира
| Наименование | Обозначение | Кол-во |
| Нивелир лазерный НЛ-05К | - | 1 шт. |
| Подставка под нивелир | - | 1 шт. |
| Винт становой для подставки | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Магнит | - | 2 шт. |
| Линейка (40 мм) | - | 2 шт. |
| Лупа | - | 1 шт. |
| Фонарик | - | 1 шт. |
| Кейс деревянный | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2511-0002-2021 | 1 экз. |
приведены в разделе 10 «Работа с нивелиром» руководства по эксплуатации «Нивелиры лазерные НЛ-05К. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2482 от 26.11.2018
ТУ 4433-05-80192982-2021 Нивелиры лазерные НЛ-05К. Технические условия
