| Номер в госреестре | 41137-15 |
| Наименование СИ | Преобразователи пневмоэлектрические |
| Обозначение типа СИ | VJF1 |
| Изготовитель | "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея |
| Год регистрации | 2015 |
| Срок свидетельства | 14.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

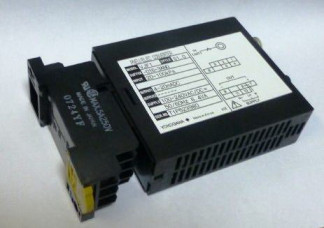

Преобразователи пневмоэлектрические VJF1 (далее преобразователи) предназначены для измерения и непрерывного преобразования значений избыточного давления в унифицированный токовый аналоговый выходной сигнал.
Принцип действия преобразователя основан на тензорезистивном эффекте. Чувствительным элементом преобразователя является тензорезистивный датчик давления.
Измеряемое давление в виде пневматического сигнала, создаваемого сухим неагрессивным газом, поступает на вход измерительного преобразователя и преобразуется в сигнал постоянного тока или напряжения.
Безопасность эксплуатации обеспечивается за счёт электрического изолирования
цепей.
| Диапазоны входного давления, кПа кгс/см2 | от 20 до 100 от 0,2 до 1,0 | |
| Диапазон выходного сигнала постоянного тока и постоянного напряжения при номинальном значении сопротивления нагрузки R | ток, мА, (Rmax, Ом) | напряжение, В, (Rmin, кОм) |
| от 4 до 20, (750) | от 0 до 0,01, (250) | |
| от 2 до 10, (1500) | от 0 до 0,1, (250) | |
| от 1 до 5, (3000) | от 0 до 1, (2) | |
| от 0 до 20, (750) | от 0 до 10, (10) | |
| от 0 до 16, (900) | от 0 до 5, (2) | |
| от 0 до 10, (1500) | от 1 до 5, (2) | |
| от 0 до 1, (15000) | от минус 10 до 10, (10) | |
| Пределы допускаемой основной приведенной погрешности, % от диапазона выходного сигнала | ± 0,2 ± 0,5 при монтаже нескольких изделий в ряд | |
| Диапазон рабочих температур, оС | от 0 до 50 | |
| Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 10°С, % от диапазона выходного сигнала | ± 0,4 | |
| Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением напряжения питания в диапазоне от 12 до 36 В постоянного тока или от 85 до 264 В постоянного или переменного тока, % от диапазона выходного сигнала | ± 0,1 | |
| Электрическое питание: - напряжение постоянного тока, В - напряжение переменного тока, В | (от 15 до 30) ±20% (от 100 до 240)+15% | |
| Потребляемая мощность при 200 В переменного тока, ВА | 6,4 | |
| Потребляемый ток при 24 В постоянного тока, мА | 100 | |
| Масса, г, не более -основной блок - разъём | 148 51 | |
| Г абаритные размеры, мм, не более | 76x29,5x124,5 | |
Лист № 3 Всего листов 4
Примечание: погрешность выходного сигнала, находящегося в пределах от 0 до 0,5% от диапазона, не нормируется для следующих диапазонов выходных сигналов: от 0 до 20, от 0 до 16, от 0 до 10 и от 0 до 1 мА.
наносится на титульный лист руководства по эксплуатации типографским способом или на корпус преобразователя клеится наклейка с изображением знака утверждения типа.
В комплект поставки входят:
- преобразователь пневмоэлектрический VJF1
1 шт.; 1 экз.; 1 экз; 1 экз.
- Руководство по эксплуатации .................
- Паспорт...............................................
- Методика поверки..................................
преобразователя VJF1 осуществляется по документу МП 41137-15 «Преобразователи пневмоэлектрические VJF1. Методика поверки», утверждённому ФГУП «ВНИИМС» 12.01.2015 г.
Основное оборудование, необходимое для поверки:
- задатчик избыточного давления «Воздух-1,6», КТ 0,02;
- мультиметр цифровой Agilent 34401A, диапазон 0 - 10 В, ПГ ±(0,003 5%№0,005В);
- мера электрического сопротивления МС 3050, 100 Ом, КТ 0,001.
Могут использоваться и другие эталоны, имеющие метрологические характеристики не хуже приборов, указанных выше.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на преобразователи пневмоэлектрические VJF1
Нормативные и технические документы, устанавливающие требования к преобразователям пневмоэлектрическим VJF1
- ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
- Техническая документация фирмы-изготовителя.
