| Номер в госреестре | 41280-14 |
| Наименование СИ | Анализаторы температуры плавления |
| Обозначение типа СИ | MP50, MP70, MP90 |
| Изготовитель | "Mettler-Toledo GmbH", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

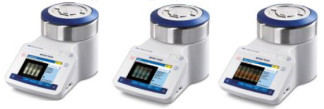

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы температуры плавления MP50, MP70, MP90 Назначение средства измерений
Анализаторы температуры плавления MP50, MP70, MP90 (далее - анализаторы) предназначены для измерения температуры образца при определении температуры плавления веществ в лабораторных условиях.
Принцип действия анализаторов температуры плавления MP50, MP70, MP90 основан на изменении оптических свойств образца при определении температуры плавления. Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. Стеклянный капилляр с внешним диаметром не более 1,8 мм, заполненный образцом, помещается в печь и нагревается с заданной скоростью, при этом излучаемый лампой свет проходит по световоду и попадает на образец. В процессе плавления пропускание света образцом и, следовательно, измеряемая фотоэлементом интенсивность света увеличивается. При достижении определенного значения коэффициента светопропускания (20 %) образец считается расплавившимся. В момент плавления образца температура печи регистрируется, корректируется и выводится на дисплей, как температура точки плавления образца. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.
Все модификации анализаторов состоят из электронного блока управления и измерительной ячейки, включающей в себя программируемую печь и фотометрическое регистрирующее устройство. На передней панели блока управления расположен цветной жидкокристаллический сенсорный дисплей и клавиатура для задания режимов нагрева, пуска и остановки заданной программы. Блок управления и измерительная ячейка конструктивно объединены. Дополнительно к анализаторам может быть подключен через интерфейс USB принтер USB-P25, позволяющий распечатать результаты анализа, а также USB-клавиатура, считыватель (сканер) штрих кода.
Все анализаторы температуры плавления позволяют производить видеозапись соответствующего процесса плавления целиком в формате AVI с возможностью последующего воспроизведения.
Все полученные данные на анализаторах MP70, MP90 могут быть сохранены в форматах PDF и ASCII и перенесены на компьютер при помощи SD-карт или флеш-карт памяти.
Анализатор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (Идентификационный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО мод. MP50, MP70, MP90 | MP FW | 1.XX | недоступен | - |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики анализаторов температуры плавления MP50, MP70, MP90 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Модификации | MP50 | MP70 | MP90 |
| Диапазон измерений температуры плавления, °С | от 25 до 300 | от 25 до 350 | от 25 до 400 |
| Пределы допускаемой абсолютной погрешности в режиме измерения температуры плавления при скорости нагрева 1,0 °С/мин, °С до 200 °С (включительно) свыше 200 °С | ± 0,4 ± 0,7 | ||
| Скорость нагрева/охлаждения, °С/мин | от 0,1 до 20 | ||
| Разрешение дисплея, °С | 0,1 | ||
| Необходимое количество образца, мг | 1-3 | ||
| Параметры электропитания: - напряжение постоянного тока, В сетевой адаптер - напряжение питания переменным током, В - частота, Гц | 24 230 50 | ||
| Потребляемая мощность, Вт, не более | 120 | ||
| Г абаритные размеры, (Ш х Д х В) мм, не более | 180 х 350 х 190 | ||
| Масса, кг, не более | 4 | ||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон относительной влажности окружающего воздуха, %, не более (при 35 °С) | от 5 до 35 20 - 80 |
| Срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на лицевую панель анализатора в виде наклейки.
Основной комплект поставки включает:
| Наименование | Кол-во |
| Анализатор температуры плавления MP50, MP70, MP90 | 1 шт. |
| Блок питания | 1 шт. |
| Кабель электропитания | 1 шт. |
| Набор капилляров для определения температуры плавления (150 шт.) | 1 набор |
| Ethernet кабель (для MP70, MP90) | 1 шт. |
| Карта памяти SD, 1 Гбайт (для MP70, MP90) | 1 шт. |
| Комплект принадлежностей анализаторов температуры плавления (в футляре для MP90) | 1 шт. |
| Набор для калибровки (для MP90) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2411-0109a-2014 | 1 экз. |
осуществляется по МП 2411-0109a-2014 «Анализаторы температуры плавления MP50, MP70, MP90. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2014 г.
Основные средства поверки
- стандартные образцы температуры плавления: бензофенона ГСО 7894-2001 с границами абсолютной погрешности при Р=0,95 ± 0,2 °С, бензойной кислоты ГСО 7896-2001 с границами абсолютной погрешности при Р=0,95 ± 0,2 °С, кофеина ГСО 7895-2001 с границами абсолютной погрешности при Р=0,95 ± 0,3 °С;
- термометр сопротивления платиновый эталонный 3-го разряда малогабаритный ТСП- ОМ, диапазон измерений температуры от минус 40 до 420 °С по ГОСТ 8.558-2009;
- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом.
Методы измерения изложены в руководстве по эксплуатации «Анализаторы температуры плавления MP50, MP70, MP90» .
Нормативные и технические документы, устанавливающие требования к анализаторам температуры плавления MP50, MP70, MP90
Техническая документация фирмы «Mettler-Toledo AG», Швейцария
Лист № 4 Всего листов 4
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 133 |
| Поверителей | 21 |
| Актуальность данных | 22.11.2024 |
