| Номер в госреестре | 41344-15 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | AC (мод. АС1, АС2, АС3, АС4, АС5) |
| Изготовитель | ООО "Айрон-Системс", г.Барнаул |
| Год регистрации | 2015 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные АС (модели АС1, АС2, АС3, АС4, АС5) (далее - колонки), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) при выдаче его в топливные баки автотранспортных средств или в тару потребителя.
Колонки представляют собой модульную конструкцию и осуществляют заправку топливом с двух сторон. В базисном одномодульном варианте имеется один раздаточный рукав, в остальных - симметричное расположение рукавов от 1 до 5 с каждой стороны.
Принцип действия колонок заключается в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в поршневой измеритель объема J100, из которого через рукава с раздаточным краном поступает в бак транспортного средства. Вращение вала измерителя объема при помощи оптоэлектронного датчика преобразуются в электрические импульсы, поступающие в блок управления колонки и индикации, где на цифровом светодиодном табло отображается количество отпущенного топлива, его цена, стоимость и значение указателя суммарного учета. Блок управления колонкой настраивается через ИК-порт, все технологические и метрологические параметры вносятся в блок управления с помощью технологического ИК пульта.
Пульт управления колонки, с помощью которого осуществляется задание дозы и архивирование отпущенного количества топлива, располагается в помещении оператора - кассира и подключается к персональному компьютеру.
Конструкция корпуса колонок может быть выполнена «Портального» типа или типа «Евролайн».
Числовые обозначения модификации колонок АС1, АС2, АС3, АС4, АС5 соответствуют количеству видов выдаваемого топлива.
Схемы обозначения колонок топливораздаточных АС:
Колонки топливораздаточные АС1.ХХ:
2 - два Тип корпуса:
1 - «Портальный»
2 - «Евролайн»
Топливораздаточные колонки АС2.ХХ: Количество раздаточных кранов: |
2 - два
4 - четыре Тип корпуса:
1 - «Портальный»
2 - «Евролайн»
Топливораздаточные колонки АС3.ХХ: Количество раздаточных кранов: |
3 - три
6 - шесть Тип корпуса:
Топливораздаточные колонки АС4.ХХ: Количество раздаточных кранов: |
4 - четыре 8 - восемь
Тип корпуса:_
1 - «Портальный»
2 - «Евролайн»
Топливораздаточные колонки АС5.ХХ: Количество раздаточных кранов:
5 - пять 10 - десять
Тип корпуса:
1 - «Портальный»
2 - «Евролайн»

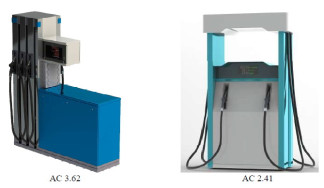

Общий вид колонок представлен на рис 1.
Программное обеспечение (ПО) выполняют следующие функции:
- Управление работой периферийных устройств ТРК (управление электромагнитными клапанами отпуска рабочей жидкости; измерение объема топлива в реальном времени, расхода топлива, вывод данных о количестве, цене и стоимости отпущенного топлива на табло ТРК);
- Ведение протоколов измерений всех параметров во всех режимах работы (калибровка, выдача доз, самодиагностика);
- Формирует и отправляет вышеуказанные данные в систему управления АЗС. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
| Идентификационные данные | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Система управления комплексом ТРК |
| Номер версии (идентификационный номер) ПО | версия ПО не ниже 2.0.0.420 |
| Цифровой идентификатор ПО | 76FAD6BF |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по п. 4.5 Р 50.2.077-2014.
Рис.2 Схема пломбировки окна ИК-приемника
Схема 1. Схема пломбировки установленного блока управления (через отверстие в крепежном болту)
Технические и метрологические характеристики колонок топливораздаточных АС приведены в таблице 2.
Таблица 2
| Наименование характеристики | АС(Х).ХХ |
| Номинальный расход топлива через один раздаточный кран, дм3/мин (л/мин) | 40±10% |
| Наименьший расход топлива, дм3/мин (л/мин) | 5 |
| Минимальная доза выдачи топлива, не более, дм3 (л) | 2 |
| Пределы допускаемой основной относительной погрешности, % - при минимальной дозе выдачи - при дозах больше минимальной | ±0,5 ±0,25 |
| Наибольшее допускаемое изменение действительных значений основной погрешности, вызванное изменением температуры окружающего воздуха и топлива, отличной от 20±5°С, в пределах температур от минус 40 до плюс 50 °С, %, не более | 1 0,25 | |
| Сходимость показаний, % | 0,25 |
| Верхний предел показаний указателя разового учета: - выданного объема топлива, дм3(л); - цены за 1 дм (л) топлива, руб.; - стоимости, выданного объема топлива, руб. | 9999.99 99,99 9999.99 |
| Дискретность отображения информации указателя разового учета: - выданного объема топлива, дм (л); - цены за 1 дм3 (л) топлива, руб.; - стоимости, выданного объема топлива, руб. | 0,01 0,01 0,01 |
| Дискретность отображения информации указателя суммарного учета топлива, дм3 (л) | 0,01 |
| Верхний предел показаний указателя суммарного учета топлива, дм3 (л) | 9999999,99 |
| Номинальная мощность привода насоса не более, кВ А | 0,75 |
| Номинальная тонкость фильтрования, мкм | 60 |
| Электропитание колонки от сети переменного тока напряжением (с частотой (50±1)Гц), В | 220 (+15% -10%) 380 (+15% -10%) |
| Длина раздаточного рукава не менее, м | 4 |
| Количество раздаточных рукавов | от 1 до 10 |
| Количество видов топлива | от 1 до 5 |
Масса и габаритные размеры колонок топливораздаточных АС приведены в таблице 3.
Таблица 3
| Наименование характеристики | АС, тип « | Евролайн» | ||||||||
| 1.12 | 1.22 | 2.22 | 2.42 | 3.32 | 3.62 | 4.42 | 4.82 | 5.52 | 5.102 | |
| Масса, кг, не более | 135 | 145 | 185 | 195 | 215 | 225 | 280 | 290 | 345 | 355 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1072 482 2060 | 1072 482 2060 | 1242 482 2060 | 1242 482 2060 | 1782 482 2060 | 1782 482 2060 | 2253 482 2060 | 2253 482 2060 | 2724 482 2060 | 2724 482 2060 |
| Наименование характеристики | АС, тип «Портальный» | |||||||||
| 1.11 | 1.21 | 2.21 | 2.41 | 3.31 | 3.61 | 4.41 | 4.81 | 5.51 | 5.101 | |
| Масса, кг, не более | 113 | 123 | 163 | 173 | 193 | 203 | 258 | 268 | 295 | 305 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 810 440 2290 | 810 440 2290 | 1010 440 2290 | 1010 440 2290 | 1010 440 2290 | 1010 440 2290 | 1380 440 2290 | 1380 440 2290 | 1750 440 2290 | 1750 440 2290 |
наносят на маркировочную табличку колонки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.
приведена в таблице 4.
Таблица 4
| Наименование | Количество | Примечание |
| Колонка топливораздаточная АС (модель АС1^Х, АС2.ХХ, АС3.ХХ, АС4.ХХ, АС5.ХХ) | 1 | Модель в соответствии с заказом |
| Руководство по эксплуатации «Колонки топливораздаточные АС(Х).ХХ.», 4213.001.82585361РЭ. | 1 | |
| Формуляр | 1 | |
| Упаковка | 1 |
осуществляется в соответствии с МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки»
Основные средства поверки:
- мерники металлические образцовые 2-го разряда вместимостью 10 дм3, 20 дм3,
33
50 дм , 100 дм с пределом допускаемой относительной погрешности не более ±0,1 % по ГОСТ 8.400-80.
изложены в документе «Колонки топливораздаточные АС(Х).ХХ. Руководство по эксплуатации», 4213.001.82585361РЭ.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным АС (модель АС1, АС2, АС3, АС4, АС5)
1. ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
2. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
3. ТУ 4213.001.82585361.2008. Колонки топливораздаточные АС(Х).ХХ. Технические условия.
| Зарегистрировано поверок | 772 |
| Поверителей | 8 |
| Актуальность данных | 22.11.2024 |
