Калибраторы-измерители нелинейных искажений СК6-20, 41370-14

41370-14
Спецраздел. Для автоматических измерений коэффициента гармоник, частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, индикации коэффициента передачи и фазового сдвига четырехполюсников, а также для воспроизведения коэффициентагармоник. Применяются в качестве рабочих эталонов коэффициента нелинейных искажений на объектах сферы обороны и безопасности и в промышленности.
Карточка СИ
Номер в госреестре 41370-14
Наименование СИ Калибраторы-измерители нелинейных искажений
Обозначение типа СИ СК6-20
Изготовитель Общество с ограниченной ответственностью "Завод электронной техники" (ООО "ЗЭТ"), г. Москва, г. Зеленоград
Год регистрации 2014
Срок свидетельства 13.05.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы-измерители нелинейных искажений СК6-20 (далее калибраторы-измерители СК6-20) предназначены для измерений амплитуды и частоты первой гармоники и коэффициента гармоник Кг низкочастотных электрических сигналов, а также для воспроизведения сигналов с нормированным содержанием гармоник.

Описание

Калибратор-измеритель СК6-20 выполнен в настольном исполнении, в его конструкции отсутствуют наружные элементы подстройки и регулировки. Прибор работает под управлением ПЭВМ, с операционной системой семейства Windows и установленной программой «Клиринг-КИ». Взаимодействие калибратора-измерителя СК6-20 с ПЭВМ осуществляется через USB порт.

Принцип действия калибратора-измерителя СК6-20 состоит в накоплении большого массива цифровой информации, полученной в результате оцифровки выборок входного сигнала прецизионным АЦП, его обработке, в результате которой определяются значения амплитуды гармонических составляющих входного сигнала с их начальными фазами и вычисляется коэффициента гармоник (Кг). Высокая линейность входного тракта и параметры АЦП обеспечивают необходимую точность измерений параметров входного сигнала.

Для воспроизведения сигнала с нормированным содержанием гармоник используется генератор, имеющий возможность внешнего управления формой сигнала. Для этой цели могут использоваться генераторы на основе прямого цифрового синтеза (DDS), такие как, генератор-калибратор гармонических сигналов СК6-122-01 или генератор сигналов произвольной формы 33220A. Программа «Клиринг-КИ» осуществляет коррекцию формы выходного сигнала таких генераторов по результатам предварительно проведенных измерений на калибраторе-измерителе СК6-20. В результате этого погрешность воспроизведения коэффициента гармоник выходного сигнала генератором значительно уменьшается.

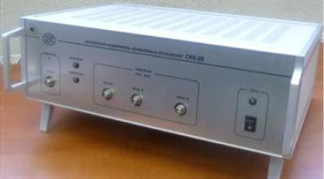

Внешний вид калибратора-измерителя СК6-20 с указанием места пломбирования для защиты от несанкционированного доступа и места размещения знака утверждения типа приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) калибратора-измерителя СК6-20 «Клиринг-КИ» включает в себя исполняемый файл СК 6_20.exe, который защищен от воздействий хешированием, а также неизменяемую метрологически значимую часть ПО, которая «зашита» в специализированном процессоре и защищена идентификационным кодом - контрольной сумой. Процессор находится внутри опломбированного корпуса СК6-20. По единственному доступному для пользователя интерфейсу (USB) изменение этой части ПО невозможно. Калибровочные константы, получаемые при настройке калибратора-измерителя СК6-20, индивидуальные для каждого экземпляра прибора и влияющие на его метрологические параметры, в ПО не входят.

Контрольная сумма (хеш-функция) действующей версии исполняемого файла СК6-20.ехе указывается на поставляемом компакт-диске и в формуляре калибратора-измерителя СК6-20 ЦЕКВ.411134.010ФО.

Контрольная сумма (идентификатор) неизменяемой метрологически значимой части ПО указана в элементе меню «О программе» ПО и подлежит проверке при периодической поверке калибратора-измерителя СК6-20.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C» по МИ 3286-2010.

Идентификационные данные неизменяемой метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор (контрольная сумма) неизменяемой метрологически значимой части ПО

Алгоритм вычисления цифрового идентификатора ПО

«Клиринг-КИ»

-

467A1EFD

ГОСТ Р 34.11-2012

Технические характеристики

Метрологические и технические характеристики калибратора-измерителя СК6-20 приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений частоты первой гармоники, кГ ц

от 0,01 до 200

Пределы допускаемой относительной погрешности измерений частоты первой гармоники, %

± 0,006

Диапазон измерений амплитуды первой гармоники (при среднеквадратическом значении входного напряжения не более 1,41 В), В

от 0,01 до 2,0

Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники, %:

-    в диапазоне от 10 мВ до 1 В

-    в диапазоне от 1 до 2 В

± 1,8

± 0,6

Диапазон измерений коэффициента гармоник Кг в диапазоне частот первой гармоники от 10 Гц до 200 кГц, %

от 0,001 до 100

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности измерений и воспроизведения Кг при амплитуде первой гармоники от 1 до 1,8 В (среднеквадратическое значение не более 1,27 В) в диапазоне частот первой гармоники, %:

-    от 10,0 до 199,9 Гц

-    от 0,2 до 20,0 кГц

-    свыше 20 до 200 кГц

± (0,03 • Кг + 0,006) ± (0,02 • Кг + 0,005) ± (0,04 • Кг + 0,00б)

Диапазон частот первой гармоники в режиме воспроизведения Кг, кГц

от 0,01 до 200

Диапазон воспроизводимых значений Кг, %

от 0,001 до 100

Дискретность воспроизведения Кг, %

0,001

Габаритные размеры (без ПЭВМ и генератора), (длина х высота х ширина), мм, не более

3 80 х160 х 450

Масса (без ПЭВМ и генератора), кг, не более

8

Электромагнитная совместимость

по ГОСТ Р 51522.1-2011 для оборудования класса В

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха % при температуре 25 °С, %

-    атмосферное давление, кПа

от 10 до 35 до 80

от 70 до 106,7

Условия хранения и транспортирования (в футляре и упаковке для транспортирования):

-    температура окружающего воздуха, °С -относительная влажность воздуха при температуре 35 °С, %

-    атмосферное давление, кПа

от минус 50 до плюс 50 до 98

от 70 до 106,7

Степень защиты от поражения электротоком

класс I по ГОСТ 12.2.007.0-75

Мощность, потребляемая от сети электропитания 220 В, 50 Гц (без ПЭВМ и генератора), В А, не более

60

Средняя наработка на отказ, ч, не менее

10000

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на переднюю панель калибратора-измерителя СК6-20 методом шелкографии и на титульные листы формуляра ЦЕКВ.411134.010ФО и руководства по эксплуатации ЦЕКВ.411134.010РЭ типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Обозначение

Наименование

Количе

ство

Приме

чание

ЦЕКВ.411134.010

Калибратор-измеритель нелинейных искажений СК6-20

1 шт.

EV-5850

Футляр. Водонепроницаемый ударопрочный кейс Everest

1 шт.

По отд. заказу

ПЭВМ

1 шт.

По отд. заказу

Генератор-калибратор гармонических сигналов СК6-122-01

1 шт.

По отд. заказу

Сетевой кабель электропитания

1 шт.

1,8 м

Кабель связи с ПЭВМ, интерфейс USB

1 шт.

1,8 м

ЦЕКВ.685661.010

Кабель измерительный

1 шт.

Тройник BNC (штекер) - BNC2 (гнезда)

1 шт.

ОЮО.480.003ТУ

Вставка плавкая ВП1-0,5А-250В

4 шт.

ЦЕКВ.411134.010ПО

Программное обеспечение на компакт-диске

1 шт.

ЦЕКВ.411134.010РЭ

Калибратор-измеритель нелинейных искажений СК6-20. Руководство по эксплуатации (с методикой поверки)

1 экз.

ЦЕКВ.411134.010ФО

Калибратор-измеритель нелинейных искажений СК6-20. Формуляр

1 экз.

Свидетельство о первичной поверке

1 экз.

Поверка

осуществляется в соответствии с разделом 13 «Методика поверки» документа ЦЕКВ.411134.010РЭ «Калибратор-измеритель нелинейных искажений СК6-20. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 22.05.2014 г.

Основные средства поверки:

-    измеритель-калибратор коэффициента гармоник СК6-20А-01 (рег. № 47721-11): диапазон измерений и воспроизведения Кг (0,001 - 100) %, пределы допускаемой абсолютной погрешности (0,0003 - 1) %, диапазон рабочих частот от 10 Гц до 200 кГц;

-    частотомер электронно-счетный Ч3-64 (рег. 9135-83): диапазон измерений от 0,005 Гц до 1,5 ГГц, пределы допускаемой относительной погрешности установки частоты опорного генератора ± 5 10-7 за 1 год;

-вольтметр универсальный В7-78/1(рег. № 52147-12): диапазон измеряемых напряжений переменного тока (10-6 - 1000) В, пределы допускаемой абсолютной погрешности ± (0,06% U + 400 ед.мл. разр.).

Сведения о методах измерений

Калибратор-измеритель нелинейных искажений СК6-20. Руководство по эксплуатации ЦЕКВ.411134.010РЭ

Нормативные и технические документы, устанавливающие требования к калибраторам-измерителям нелинейных искажений СК6-20

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.

ТУ 6684-001-86487402-2014. Калибратор-измеритель нелинейных искажений СК6-20. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
