Счетчики электронные многофункциональные КИПП-2М, 41436-15

41436-15
Счетчики электронные многофункциональные «КИПП-2М» (далее счетчики) предназначены для измерений тока, напряжения по каждому присоединению (каждой фазе), измерений активной энергии по ГОСТ 31819.22-2012 по классу точности 0,2S и реактивной энергии по классу точности 0,5, как в прямом, так и в обратном направлениях суммарно и по четырем тарифам с учетом выходных и праздничных дней и по двум независимым интервалам учета.
Карточка СИ
Номер в госреестре 41436-15
Наименование СИ Счетчики электронные многофункциональные
Обозначение типа СИ КИПП-2М
Изготовитель ЗАО "Системы связи и телемеханики", г. Санкт-Петербург
Год регистрации 2015
Срок свидетельства 13.02.2020
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электронные многофункциональные «КИПП-2М» (далее счетчики) предназначены для измерений тока, напряжения по каждому присоединению (каждой фазе), измерений активной энергии по ГОСТ 31819.22-2012 по классу точности 0,2S и реактивной энергии по классу точности 0,5, как в прямом, так и в обратном направлениях суммарно и по четырем тарифам с учетом выходных и праздничных дней и по двум независимым интервалам учета.

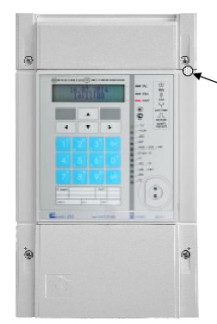

Описание

Принцип действия счетчика основан на измерении мгновенных значений сигналов тока и напряжения и их дальнейшей математической обработке.

Электронная схема счетчика состоит из трансформаторов тока, делителей напряжения, аналого-цифрового преобразователя (АЦП), микропроцессоров, электрически программируемых записывающих устройств (ЗУ), встроенного жидкокристаллического индикатора (ЖКИ), клавиатуры и системы питания.

Счетчик позволяет осуществлять: расчет симметричных составляющих тока, напряжения; расчет полной, активной и реактивной мощности по каждому присоединению, в том числе и по каждой фазе; учет потерь энергии (путем измерения квадратов тока, напряжения, и дальнейшего расчета потерь) в обоих направлениях по четырем тарифам и по двум независимым интервалам учета; измерения частоты сети; измерения, вычисления показателей качества электрической энергии; сбор данных учета энергии со счетчиков электроэнергии по цифровым интерфейсам; сбор данных телесигнализации; телеуправление; хранение, агрегирование и передачу всех данных по каналам связи в верхние иерархические уровни автоматизированных информационно-измерительных систем коммерческого учета электрической энергии (АИИС КУЭ) и/или диспетчерского управления энергоресурсами (АСДТУ).

Счетчики могут применяться для коммерческого и технического учета активной и реактивной энергии, а также в составе автоматизированных систем контроля параметров сети и учета электроэнергии, комплексов телемеханики и интегрированных системах АИИС КУЭ/АСДТУ.

Для хранения собранных данных при отсутствии питания в счетчике предусмотрена энергонезависимая память. Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены опломбированными кожухом и крышками. Доступ к данным защищен паролем. Предусмотрены электронные датчики вскрытия крышки зажимов (клеммной крышки) и крышки разъемов телесигналов ТС/ТУ, работающие при включенном основном или резервном питании.

Питание счетчика осуществляется от сети переменного (постоянного оперативного) тока, напряжения 220 В (± 10 %). В зависимости от варианта исполнения, счетчики имеют внутреннее или внешнее резервное питание +12 В.

Кнопки пленочной клавиатуры позволяют изменить режимы отображения на дисплее измеряемых величин.

Счетчик при расчете реактивной энергии соответствует ГОСТ 31819.23-2012.

Функциональные возможности счетчика, определяемые программным обеспечением встроенного микропроцессора, модификациями электронных плат, составом внешних модулей отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-цифрового кода, приведенного ниже и определяемого при заказе счетчика.

Условное обозначение счетчика «КИПП-2М» при заказе:

Счетчик электронный

многофункциональный КИ1Ш-2М -Х- Y- Z

t t t t

1    2 3 4

где:

1    - наименование;

2    - номинальный ток 1 или 5 А;

3    - номинальное напряжение:

- для трехэлементных счетчиков 57,7/100 или 220/380 В (фазное/линейное);

-    для двухэлементных счетчиков 100 или 380 В (линейное);

4    - опции:

-    КИПП-2М-х-у/yyy - без опций;

-    КИПП-2М- x-y/yyy-Czz - с опцией телесигнализации;

-    КИПП-2М- x-y/yyy-zТz - с опцией телеуправления;

-    КИПП-2М- x-y/yyy-zzZ - с опцией резервного питания, где Z:

А - опция резервного питания (встроенные аккумуляторы) или П - опция резервного внешнего питания (+ 12 В).

Пример записи счетчика при заказе:

Счетчик электронный многофункциональный «КИПП-2М-5-57,7/100-СТА» - трехэлементный счетчик на номинальный ток 5 А и фазное напряжение 57,735 В с опциями сбора данных телесигнализации, телеуправления и дополнительным модулем реле MC01A, - встроенным резервным питанием от аккумулятора.

Типы выпускаемых счетчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики. Базовые варианты исполнения счетчиков по номинальным значениям входных сигналов приведены в таблице 1.

Таблица 1

Номер варианта исполнения

Обозначение

Номинальное значение входных сигналов

Вариант схемы подключения

Ток

(1номХ А

Напряже

ние

(Ином), В

1

КШШ-2М-5-57,7/100

3-5

3 •57,71)/100

Четырехпроводная или трехпроводная линия напряжения; Три или две линии тока. (трехэлементный счетчик)

2

КИ1Ш-2М-1-57,7/100

3-1

3 •57,71)/100

3

КИПП-2М-5-220/380

3-5

3-220/380

4

КИПП-2М-1-220/380

3-1

3-220/380

5

КИ1Ш-2М-5-100

2-5

2 -100

Трехпроводная линия напряжения; Две линии тока.

(двухэлементный счетчик)

6

КИ1Ш-2М-1-100

2-1

2-100

7

КИ1Ш-2М-5-380

2-5

2-3801)

8

КИ1Ш-2М-1-380

2-1

2-3801)

1) - Точные значения входных сигналов ином (В) - 57,735 и 381,051.

Программное обеспечение

Программное обеспечение счетчиков состоит из встроенного программного обеспечения (ВПО) и прикладных программ для ЭВМ. Программа ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков и не может быть изменена через внешние порты счётчика.

Функциональные возможности счетчика, определяемые встроенным программным обеспечением микропроцессора и электронных плат, отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-цифрового кода, определяемого при заказе счетчика. Доступ к встроенному программному обеспечению не возможен в условиях эксплуатации.

Измеряемые параметры и данные архивов могут индицироваться непосредственно на ЖКИ счетчика или на дисплее компьютера с помощью программ «Параметризатор» и «Чтение архивов», поставляемых вместе со счетчиком. Программы предназначены для конфигурирования телеметрических каналов обмена информацией и чтения архивных данных. Программы не затрагивают метрологические характеристики счетчика.

Связь с ЭВМ осуществляется с помощью цифровых интерфейсов - Ethernet 10Base-T, RS-232, RS-485.

Счетчик поддерживает протоколы связи по интерфейсу RS-485 со следующими типами счетчиков: ЕвроАЛЬФА; ЦЭ 6850; СЭТ-4ТМ.02 (03); ION (ModBus); и другие.

Конфигурационный интерфейс «CONF», предназначен для обмена информацией с ЭВМ при помощи программ «Параметризатор» и «Чтение архивов» по внутреннему протоколу обмена.

Счетчики всех исполнений имеют интерфейс оптической связи (оптопорт), предназначенный для параметризации, чтения текущих и архивных данных, а также журналов событий.

Параметризация счетчика и чтение всех данных возможна по интерфейсу Ethernet 10Base-T при включенном режиме удаленной параметризации.

Все интерфейсы логически независимы. Одновременно поддерживаются два клиента (сокета) по протоколу ГОСТ Р МЭК 60870-5-104-2004, и одно логическое соединение с программами «Параметризатор» или «Чтение архивов».

Идентификационные данные программного обеспечения счетчика приведены в таблице 2.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Kipp2M.hex

Номер версии (идентификационный номер) ПО

1.Х.Х 1)

Цифровой идентификатор ПО

размер=1579992 CRC-16=$5BFA 2)

Другие идентификационные признаки (если имеются)

не имеются

1)    - в явном виде указана версия метрологически значимой части. Специальными символами Х.Х заменены элементы в обозначении версии, отвечающие за метрологически незначимую часть.

2)    - для версии 1.4.9.

Уровень защиты программного обеспечения счетчика «КИПП-2М» от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика«КИПП-2М».

Технические характеристики

Основные метрологические и технические характеристики счетчика представлены в таблицах

3 и 4.

Таблица 3

Наименование характеристики

Значение

Примечание

Класс точности по активной/реактивной энергии

0,2S/0,5

ГОСТ 31819.22-2012/

ТУ 4228-001-80508103-2008

Номинальные напряжения, В

Рабочий диапазон напряжения в % от номинального

57,7/100; 220/380; 100; 380

± 20

Фазное/линейное для трехэлементных счетчиков и линейное для двухэлементных счетчиков Для измерений энергии

Время усреднения при измерении приращения энергии (интервал учета), мин

1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60

Частота сети, Г ц

45 - 55

Номинальная частота 50 Гц

Номинальные (максимальные) токи, А

5 (6), 1 (1,2)

Стартовый ток (чувствительность), %

0,001 1ном

По отношению к номинальному току

Мощность, потребляемая по цепям напряжения, Вт, не более

0,35

Мощность, потребляемая по цепям тока, В А, не более

0,1

Мощность, потребляемая по цепи питания, В-А, не более

15

Предел допускаемой абсолютной погрешности хода внутренних часов включенного счетчика, с/сутки, не более

± 2

Предел допускаемой абсолютной погрешности хода часов без питания, с/сутки, не более

± 5

Продолжительность хода часов зависит от встроенного источника питания часов

Суммарное количество каналов и групп учета энергии, не более, шт.

210

Суммарное количество сохраняемых временных срезов профиля нагрузки и данных о потреблении энергии за месяц, не более, шт.

7168

Число записей в «Журнале событий», шт., не более в «Журнале АТС», шт., не более

900

200

Время хранения данных об учтенной энергии при отключенном питании, лет

10

Скорость обмена данными по интерфейсу RS-232 и RS-485, бит/с

Скорость обмена данными по сети Ethernet, Мбит/с

300-19200

10

10 Base-T

Поддерживаемые протоколы обмена

ГОСТ Р МЭК 60870-5-104-2004 ГОСТ Р МЭК 60870-5-101-2006 ГОСТ Р МЭК 870-5 FT1.2 профиль «Телеканал»

Ethernet, RS-232 RS-232, RS-485 Ethernet, RS-232, RS-485

Скорость обмена данными через оптопорт, бит/с

300-4800

Количество импульсных каналов (поверочный выход)

1

Постоянная счетчика по импульсному поверочному выходу, имп/кВтч (кварч)

от 944755 до 31176928

В зависимости от варианта исполнения

Дополнительные погрешности, вызываемые изменением влияющих величин, измерения:

-    активной энергии

-    реактивной энергии

Не превосходят пределов, установленных ГОСТ 31819.22-2012 ТУ 4228-001-80508103-2008

Защита от несанкционированного доступа:

-    Пароли счетчика - раздельные на чтение и запись

-    Пломбирование

-    Электронные датчики вскрытия крышки зажимов (клеммной крышки) и входов/выходов телесигнализации и телеуправления

Есть

Есть

Есть

Самодиагностика счетчика

Есть

Выполняется при включении питания, а также каждые 0,2 с - 10 с (программируется)

Степень защиты корпуса

IP 51

Счетчик предназначен для внутренней установки

Масса, кг, не более

2,0

Степень защиты корпуса

IP 51

Счетчик предназначен для внутренней установки

Масса, кг, не более

2,0

Г абариты (высота х ширина х толщина), мм, не

278х166х90

Средняя наработка до отказа, ч, не менее

150 000

Срок службы, лет

30

Основные технические характеристики счетчиков в режиме измерений параметров электрической сети приведены в таблице 4.

Таблица 4

Наименование характеристики

Значение

Примечание

Диапазон измерений фазных токов, А

0,011ном - 1,21ном

Пределы допускаемой основной относительной погрешности измерения фазных токов (Si), %

± (0,2+0,025-|WI-1|)

Пределы допускаемой основной приведенной погрешности (у) вычисления токов прямой последовательности основной частоты (симметричные составляющие тока), %

± (0,2+0,025-|Wl1-1|)

i1 - ток первой гармоники

Пределы допускаемой основной приведенной погрешности (у) вычисления токов обратной и нулевой последовательности основной частоты (симметричные составляющие напряжения), %

± 0,2 (у)

Пределы допускаемой основной относительной погрешности измерения I2 (для расчета потерь энергии пропорциональных квадрату тока), %

± 2Si

0,01 1ном < 1 < 1,2 1ном

Диапазон измерений напряжений, В

0,2 ином - 1,2 ином

Пределы допускаемой основной относительной погрешности измерения напряжений в рабочем диапазоне напряжений (5и), %

± (0,2+0,04-|ином/и-1|)

Пределы допускаемой основной приведенной погрешности (у) вычисления напряжений прямой последовательности основной частоты (симметричные составляющие), %

± (0,2+0,04-|ином/и1-1|)

U1- напряжение первой гармоники

Пределы допускаемой основной приведенной погрешности (у) вычисления напряжений обратной и нулевой последовательности основной частоты (симметричные составляющие), %

± 0,2(у)

Пределы основной относительной погрешности измерения U2 (для расчета потерь энергии пропорциональных квадрату напряжения), %

± 25и

0,08 ином< U<1,2 ином

Диапазон измерений мощности, В, В А, вар

(0,008 - 1,44) 1ном"ином

Пределы допускаемой основной относительной погрешности измерения активной мощности в диапазонах:

-    напряжения 0,8 ином - 1,2 ином;

-    тока 0,0 Ином - 1,21ном;

-    коэффициента мощности 0,25инд - 1 - 0,25емк, %

_ 4 + 0,02 ' |cost + 0,04 ■

5

и™

и

Г к П И

ч

Пределы допускаемой основной относительной погрешности измерения реактивной мощности в диапазонах:

-    напряжения 0,8 ином - 1,2 ином;

-    тока 0,0 Ином - 1,21ном;

-    коэффициента мощности 0,25инд - 1 - 0,25емк, %

5 + 0,02 ~ ' ' | sin q +0,04 ■

5

iL,

и

+

Диапазон измерений коэффициента мощности (Кр)

± (0,25инд - 1 - 0,25емк)

Пределы допускаемой абсолютной погрешности измерения коэффициента мощности

± 0,01

Диапазон измерений частоты, Гц (в диапазоне напряжений 0,6 ином - 1,2 ином)

45 - 55

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

± (0,01 +0,005 • |ином/и-11)

Пределы допускаемой основной абсолютной погрешности измерения отклонения установившегося значения частоты, Гц

± 0,03

Время усреднения при измерении параметров сети, с

коэффициента мощности, с

0,2 0,2 и 60

10 периодов частоты сети

Время усреднения при измерении параметров качества сети,с

3; 20; 60

Пределы допускаемой основной абсолютной погрешности измерения отклонения напряжения, %

± 0,2

Пределы допускаемой основной абсолютной погрешности измерения коэффициентов несиммет-рии напряжения по обратной и нулевой последовательностям, %

± 0,2

Диапазон измерений глубины провала напряжения, %

10 - 100

Пределы допускаемой абсолютной погрешности измерения глубины провала напряжения, %

± 2,0

Диапазон измерений длительности провала напряжения, перенапряжения, с

0,01 - 60

Пределы допускаемой абсолютной погрешности измерения длительностей провала напряжения, перенапряжения, с

± 0,01

Реактивная мощность вычисляется по формуле: Q = U • I • Sin9 Полная фазная мощность вычисляется по формуле: S = д/P2 + Q2 .

SS= Sa + Sb + Sc, Ps = Pa + P + Pc, Qs = Qa + Qb + Qc , где Sz - полная мощность присоединения, Sa, b, c - мощность фазы (a, b, c), Pz - полная активная мощность присоединения, РаЬ с - активная мощность фазы (a, b, с), Qz - полная реактивная мощность присоединения, Q^ b с -реактивная мощность фазы (a, b, c).

Коэффициент мощности рассчитывается по формуле: Kp = P/S

Рабочие условия применения счетчика:

-    температура окружающего воздуха от минус 10 до плюс 45 °С;

-    относительная влажность до 95 % при температуре плюс 30 °С;

-    атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

По устойчивости к воздействию температуры и влажности окружающего воздуха в процессе эксплуатации счетчики соответствуют классу 3К5 по ГОСТ 31818.11-2012.

Условия транспортирования и хранения счетчиков соответствуют группе 4 по ГОСТ 22261-94.

Комплектность

Комплектность средства измерений приведена в таблице 5. Таблица 5

Наименование

Обозначение

документа

Количество

Счетчик электронный многофункциональный «КИ1Ш-2М»

ТУ 4228-001-80508103-2008

1 шт.

Коробка

ТЛАС.735321.001

1 шт.

Винт ВМ5x20.36.019

ГОСТ 1491-90

3 шт.

Кабель сигнальный WD9SJ6P 1)

ЛАМТ.436121.061

1 шт.

Модуль коммуникационный TX04A 1)

Т ЛАС .426419.002

1 шт.

Модуль реле MC01A 2)

ТЛАС.426458.001

1 шт.

Модуль телесигнализации ML01A 2)

ТЛАС.426431.001

1 шт.

Комплект монтажный

Вилка ТР-10Р10С (10Base-T Ethernet)

1 шт.

Вилка ТР-8Р8С (RS-232)

1 шт.

Ответные части

зазъемов

Розетка Phoenix Contact MSTBT-2,5/5-ST-5,0 3)

1 шт.

Розетка Phoenix Contact MVSTBR-2,5/12-ST-5,0 3)

1 шт.

Розетка Phoenix Contact MSTB - 2,5/6-ST-5,0 3)

1 шт.

Программное обеспечение

Программа «Параметризатор» 4)

80508103.00020-01

1 шт.

Программа «Чтение архивов» 4)

80508103.00021-01

1 шт.

Документация

Счетчик электронный многофункциональный «КИ1Ш-2М» Паспорт

ТЛАС.411152.001 ПС

1 шт.

Счетчик электронный многофункциональный «КИ1Ш-2М» Руководство по эксплуатации 5)

ТЛАС.411152.001 РЭ

1 шт.

Программа «Параметризатор» Руководство оператора 5)

80508103.00020-01 34 01

1 шт.

Программа «Чтение архивов» Руководство оператора 5)

80508103.00021-01 34 01

1 шт.

Счетчик электронный многофункциональный «КИПП-2М» Методика поверки (высылается по требованию организаций производящих поверку счетчиков)

ТЛАС.411152.001 ПМ

1 шт.

1)    - При поставке партии счетчиков количество определяется договором.

2)    - Поставка модуля реле MC01A и модуля телесигнализации МL01A определяется вариантом исполнения счетчика - наличием опции телеуправления или наличием опции внешней телесигнализации соответственно.

3)    - Розетки (ответная часть) установлены на вилках счетчика. Комплектность розеток определяется модификацией счетчика - наличием опций телесигнализации и внешнего резервного питания.

4)    - Программы поставляются на одном диске.

5)    - При поставке партии счетчиков в комплект поставки входят по 1 экземпляру руководства по эксплуатации и по 1 экземпляру руководства оператора на 10 счетчиков.

В комплект поставки счетчика «КИПП-2М» могут также входить дополнительные принадлежности, поставляемые по отдельному заказу: шкаф, система микроклимата, аккумуляторная батарея с креплением, устройство микроклимата аккумуляторной батареи, преобразователь RS-232/RS-485, реле переключения основного питания ~/= 220 В с основного на резервный канал, клеммная сборка измерительная.

Поверка

осуществляется в соответствии с документом ТЛАС.411152.001ПМ «Счетчики электронные многофункциональные «КИПП-2М». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» в ноябре 2014 г.

Основные средства поверки:

Установка для поверки счетчиков электрической энергии МТЕ, кл. т. 0,05 при измерении активной мощности (Р), кл. 0,1 при измерении реактивной мощности (Q), (госреестр № 17750-08); Калибратор переменного тока Ресурс К2М, погрешность измерений ± 0,05 %, (госреестр № 31319-12).

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации ТЛАС.411152.001 РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам электронным многофункциональным «КЖПП-2М»

ГОСТ 31818.11-2012 Аппаратура для измерений электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.22-2012 Статические счетчики активной энергии переменного тока классов точности 0,2S и 0,5 S;

ГОСТ 31819.23-2012 Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 8.655-2009 Средства измерений показателей качества электрической энергии. Общие технические требования;

ТУ 4228-001-80508103-2008. Счетчики электронные многофункциональные «КИПП-2М». Технические условия.

Рекомендации к применению

- выполнение государственных учетных операций и учет количества энергетических ресурсов.

Зарегистрировано поверок 437
Поверителей 1
Актуальность данных 19.11.2024
41436-15
Номер в ГРСИ РФ:
41436-15
Производитель / заявитель:
ЗАО "Системы связи и телемеханики", г. Санкт-Петербург
Год регистрации:
2015
Cрок действия реестра:
13.02.2020
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
