| Номер в госреестре | 4144-21 |
| Наименование СИ | Барографы метеорологические анероидные |
| Обозначение типа СИ | М-22А |
| Изготовитель | Акционерное общество "Сафоновский завод "Гидрометприбор" (АО "Сафоновский завод "Гидрометприбор"), г. Сафоново, Смоленская обл. |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Барографы метеорологические анероидные М-22А предназначены для регистрации во времени изменения атмосферного давления в наземных условиях.
Принцип действия барографов метеорологических анероидных М-22А основан на свойстве анероидных коробок реагировать на изменение атмосферного давления изменением своих геометрических размеров по высоте за счёт деформации мембран. При этом суммарная деформация мембран комплекта анероидных коробок, вызываемая изменением атмосферного давления, преобразуется с помощью передаточного механизма в перемещение стрелки с пером по диаграммному бланку. Вращение барабана с надетым на него диаграммным бланком осуществляется часовым механизмом, который размещён внутри барабана и вращается вместе с ним вокруг центральной оси, неподвижно закреплённой на основной плате барографа.
Конструктивно барографы метеорологические анероидные М-22А состоят из следующих основных узлов: приёмника атмосферного давления, представляющего собой блок анероидных коробок; температурного компенсатора; передаточного механизма, содержащего систему рычагов с осями и тягами; регистрирующей части, состоящей из стрелки с пером и барабана с часовым механизмом; корпуса с откидной крышкой.
Барографы метеорологические анероидные М-22А имеют два исполнения, отличающиеся типом часового механизма.
Исполнение М-22АС. Барографы метеорологические анероидные оснащены часовым
механизмом МЧС и укомплектованы комплектом бланков диаграммных ЛМ-2М Р№ 1051.
Исполнение М-22АН. Барографы метеорологические анероидные оснащены часовым
механизмом МЧН и укомплектованы комплектом бланков диаграммных ЛМ-1М Р№ 1047.
Нанесение знака поверки на барограф метеорологический анероидный М-22А не предусмотрено.
Информация о типе, исполнении, заводском номере, годе выпуска и изготовителе, однозначно идентифицирующая каждый экземпляр средства измерений, указывается на маркировочной табличке барографа метеорологического анероидного.

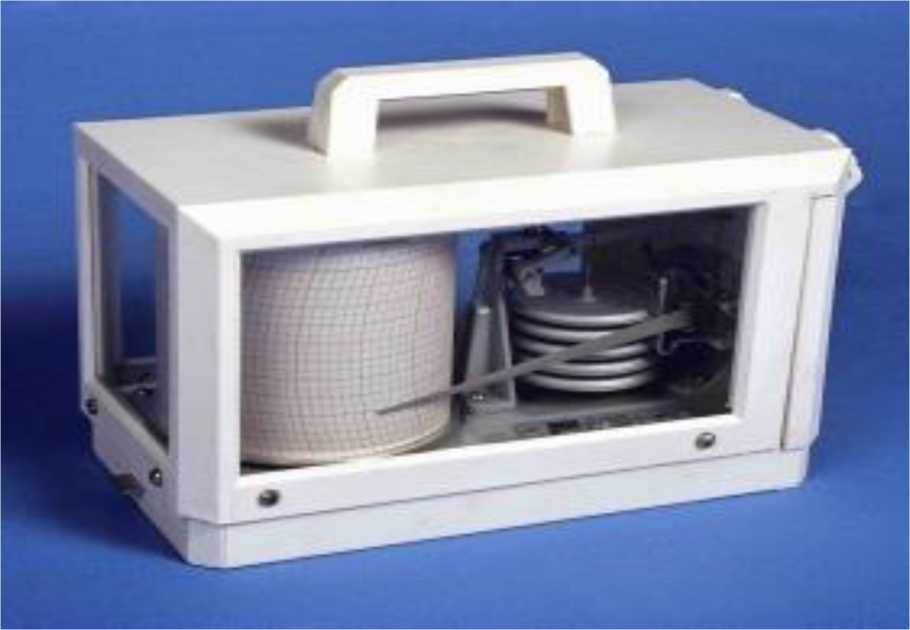

Общий вид барографов метеорологических анероидных М-22А приведён на рисунке 1.
Рисунок 1 - Общий вид барографа метеорологического анероидного М-22А
Пломбирование барографов метеорологических анероидных М-22А не предусмотрено.
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение | |
| исполнение М-22АС | исполнение М-22АН | |
| 1 | 2 | 3 |
| Диапазон записи изменений атмосферного давления, гПа | от 950 до 1050 | |
| Разность между верхним и нижним пределами регистрации атмосферного давления, гПа | 100 | |
| Пределы допускаемой основной абсолютной погрешности при записи изменений атмосферного давления, при температуре (20±5) °С, гПа | ±1,5 | |
| Дополнительная погрешность барографа при записи изменений атмосферного давления при температуре, отличной от 20 °С, гПа на 1 °С | ±0,1 | |
| Пределы допускаемой основной погрешности регистрации | ||
| времени на диаграммном бланке, при температуре (20±5) °С, мин | ±10 за 24 ч | ±70 за 168 ч |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 130x245x180 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды: °С: - для климатического исполнения УХЛ - для климатического исполнения О - относительная влажность, %, не более | от -10 до +45 от -10 до +55 от 30 до 85 |
наносится штемпелем в верхнем правом углу титульного листа паспорта, а также на маркировочной табличке, расположенной на основании корпуса, методом диффузионной фотохимии.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барограф метеорологический анероидный М-22А, исполнение М-22АС | ИЛАН.466133.002 | 1 шт. (в зависимости от заказа) |
| Барограф метеорологический анероидный М-22А, исполнение М-22АН | ИЛАН.466133.002-01 | 1 шт. (в зависимости от заказа) |
| Перо | ИЛАН.754251.001* | 2 шт. |
| Чернила ЧСП-1 | ТУ 25-04-2607-75* | 1 флакон |
| Бланк диаграммный ЛМ-2М Р№ 1051 | - | 370 шт. (для барографа М-22АС) |
| Бланк диаграммный ЛМ-1М Р№ 1047 | - | 55 шт. (для барографа М-22АН) |
| Паспорт | ИЛАН.466133.002 ПС | 1 экз. |
| * При комплектации пишущим узлом фломастерного типа УПС-24 не поставляются. | ||
приведены в Разделе 5 Паспорта ИЛАН.466133.002 ПС.
Приказ Росстандарта от 06 декабря 2020 г. № 2900 Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 ^ 1-106 Па
ГОСТ 6359-75 Барографы метеорологические анероидные. Технические условия
| Зарегистрировано поверок | 139 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
