| Номер в госреестре | 41526-15 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | K3607 |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы К3607 (далее по тексту - калибраторы) предназначены для воспроизведения нормированных электрических сигналов, моделирующих сигналы полномостовых тензометрических датчиков, получаемых под действием заданных механических нагрузок.
Калибраторы К3607 представляют собой портативные измерительные приборы, на передней панели которых расположены: переключатели диапазонов воспроизведения, установки уровней электрических сигналов, переключатель полярности напряжения питания тензометрических датчиков, соединительные колодки и разъем для подключения к калибруемому измерительному прибору.
Калибраторы К3607 схемотехнически представляют собой прецизионную резистивную цепь типа «звезда», имитирующую тензометрический полномостовой датчик сопротивлением 350 Ом. Воспроизведение нормированных электрических сигналов обеспечивается путем изменения значений переменных сопротивлений, уровня и полярности напряжения, приложенного к резистивной цепи.
Низкая собственная ёмкость и индуктивность применяемых прецизионных сопротивлений обеспечивает высокую точность калибраторов К3607.
Компенсация резистивных и ёмкостных влияний при использовании длинных соединительных кабелей достигается применением 6-проводной схемы подключения.

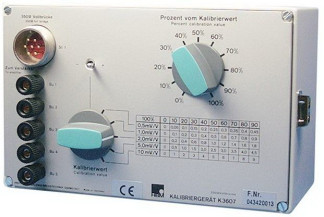

Внешний вид калибраторов К3607 изображен на рисунке 1.
Основные метрологические и технические характеристики калибраторов К3607 представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведения коэффициента преобразования, мВ/В | ± 0,5; ± 1; ± 2; ± 5; ± 10 |
| Пределы допускаемой приведенной погрешности воспроизведения коэффициента преобразования, % | 0,025 |
| Диапазон частот напряжения питания измерительной части калибратора (моста), Г ц | от 0 (напряжение постоянного тока) до 5000 |
| Номинальный диапазон напряжений питания измерительной части калибратора (моста), В | от 0,5 до 12 |
| Максимально допустимое напряжение питания измерительной части калибратора (моста), В | 18 |
| Эквивалентное сопротивление измерительной части калибратора (моста), Ом | 350 |
| Полярность выходного сигнала | положительная или отрицательная |
| Воспроизводимые значения коэффициента преобразования в установленном пределе, % | от 0 до 100 с шагом 10 |
| Диапазон рабочих температур, °С | от 10 до 60 |
| Г абаритные размеры (длина х ширина х высота), мм | 200 х 110 х 120 |
| Масса, кг, не более | 1 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель калибраторов методом трафаретной печати со слоем защитного покрытия.
Таблица 3 - Комплект поставки калибраторов К3607
| Наименование | Количество, шт |
| Калибратор | 1 |
| Кабель соединительный | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Осуществляется по документу МП-085/551-2015 «Калибраторы К3607. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 10 февраля 2015 года.
Перечень основных средств, применяемых при поверке:
- мультиметр цифровой прецизионный 8508А (Госреестр 25984-14);
- калибратор универсальный Fluke 5520A (Госреестр 23346-02).
Методики измерений с помощью калибраторов К3607 указаны в документе «Калибратор К3607. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к калибраторам К3607
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Техническая документация фирмы-изготовителя.
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской федерации о техническом регулировании.
| Зарегистрировано поверок | 89 |
| Поверителей | 15 |
| Актуальность данных | 19.09.2024 |
