| Номер в госреестре | 41550-16 |
| Наименование СИ | Счетчики |
| Обозначение типа СИ | СТД (мод. СТД-В, СТД-Л, СТД-Г, СТД-У, СТД-УВ) |
| Изготовитель | ООО НПФ "Динфо", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики СТД предназначены для измерений объемного расхода, перепада давления, давления, температуры, разности температур, массового расхода, массы, объема, приведенного к стандартным условиям, тепловой энергии, электрической энергии в водяных и паровых системах теплоснабжения, системах газоснабжения и электроснабжения.
Счетчик СТД - это комплекс средств измерений, составными частями которого являются вычислитель, преобразователи: расхода, перепада давления, давления, температуры и счетчики электрической энергии.
В состав счетчика СТД могут также входить вспомогательные устройства, не являющиеся средствами измерений (принтер, модем, преобразователь интерфейсов и т. п.)
Основным функциональным элементом счетчика СТД является вычислитель, обеспечивающий преобразование сигналов всех первичных преобразователей, вычисление массового расхода (объемного расхода, приведенного к стандартным условиям), массы (объема), тепловой и электрической энергии, накопление архивов параметров, ведение календаря, учет времени перерывов питания и нештатных ситуаций.
Отличительные особенности различных модификаций счетчика СТД представлены в таблице 1.
Таблица 1 - Отличительные особенности модификаций счетчика СТД
| Модификация счетчика СТД | Модификация вычислителя | Максимальное количество узлов учета | Область применения |
| СТД-В | ВТД-В | 2 | Водяные системы теплоснабжения |
| СТД-Л | ВТД-Л | 2 | Водяные системы теплоснабжения |
| СТД-Г | ВТД-Г | 3 | Водяные и паровые системы теплоснабжения, системы газоснабжения (природный и технические газы) |
| СТД-У | ВТД-У | 16 | Водяные и паровые системы теплоснабжения, системы газоснабжения (природный, технические и свободный нефтяной газы), системы электроснабжения, системы технологического контроля расхода газов и жидкостей |
| СТД-УВ | ВТД-УВ | 6 | Водяные системы теплоснабжения |
| Примечания 1. Узел учета - это совокупность измерительных каналов, соответствующая нормативной документации по учету различных сред. 2. В системах технологического контроля обеспечивается измерение расхода любых газов (в рабочих условиях и приведенного к стандартным условиям) и жидкостей, для которых в вычислителе задаются значения теплофизических свойств в виде констант на некотором интервале времени | |||
В составе счетчике СТД допускается использование различных сочетаний преобразователей: расхода, перепада давления, давления, температуры и счетчиков электрической энергии, выбор которых определяется условиями эксплуатации узла учета и требованиями нормативных документов на эти преобразователи.
В состав счетчика СТД могут входить преобразователи, представленные в таблице 2.
Таблица 2 - Преобразователи, которые могут входить в состав счетчика СТД
| Преобразователи | Типы преобразователей |
| Преобразователи объемного расхода: - ультразвуковые - вихревые - электромагнитные - тахометрические | UFM 001 (г.р. № 14315-00); UFM 005-2 (г.р. № 36941-08); US 800 (г.р. № 21142-11); УРЖ2КМ (г.р. № 23363-12); ВЗЛЕТ-МР (г.р. № 28363-14); ПРАМЕР-510 (г.р. № 24870-09); FLOWSIC 100 (г.р. № 43980-10); ВЭПС (г.р. № 14646-05); ВЭПС-Т(И) (г.р. № 16766-00); ВПС (г.р. № 19650-10); ДРГ.М (г.р. № 26256-06); Метран-300ПР (г.р. № 16098-09); ЭМИС-ВИХРЬ 200 (ЭВ-200) (г.р. № 42775-14); PhD (г.р. № 47359-11); PROWIRL (г.р. № 15202-14); YEWFLO DY (г.р. № 17675-09); V-bar (г.р. № 47361-11); МастерФлоу (г.р. № 31001-12); ЭМИР-ПРАМЕР-550 (г.р. № 27104-08); ПитерФлоу РС (г.р. 46814-11); ПРЭМ (г.р. № 17858-11); ВЗЛЕТ-ЭР (мод. Лайт М) (г.р. № 52856-13); ВЗЛЕТ ЭМ (г.р. № 30333-10); ВЗЛЕТ ТЭР (г.р. № 39735-14); ИПРЭ-7 (г.р. № 20483-13); VA2305М (55447-13) ВСХд, ВСГд, ВСТ (г.р. № 51794-12); ВСХНд, ВСГНд, ВСТН (г.р. № 61402-15); ВСКМ 90 (г.р. № 32539-11); ОСВХ, ОСВУ (г.р. № 32538-11); СГ (г.р. № 14124-14); RVG (г.р. № 16422-10); РСГ СИГНАЛ (г.р. № 41453-13); СТГ (г.р. № 28739-13) |
| Сужающие устройства | Сужающие устройства по ГОСТ 8.586.2-2005 (диафрагмы) |
| Преобразователи перепада давления и давления | ЗОНД-10 (г.р. № 15020-07); Метран-55 (г.р. № 18375-08); Метран-75 (г.р. № 48186-11); Метран-150 (г.р. № 32854-13); МИДА-13П (г.р. № 17636-06); МТ100 (г.р. № 49083-12); ДДМ-03, ДДМ-03-МИ (г.р. № 42756-09); ДДМ (г.р. № 47463-11); ДДМ-03Т-ДИ (г.р. № 55928-13); СДВ (г.р. № 28313-11); ПДТВХ (г.р. № 43646-10); Сапфир-22М, -22МТ (г.р. № 44236-10); АИР-10 (г.р. № 31654-14); АИР-20/М2 (г.р. № 46375-11) |
| Преобразователи температуры по ГОСТ 6651-2009 | КТПТР-01,-03,-06,-07,-08 (г.р. № 46156-10); КТПТР-04,-05,-05/1 (г.р. № 39145-08); КТСП-Н (г.р. № 38878-12); КТСПР 001 (г.р. № 41892-09); ТПТ-1,-17,-19,-21,-25Р (г.р. № 46155-10); ТПТ-2,-3,-4,-5,-6 (г.р. № 15420-06); ТПТ-7,-8,-11,-12,-13,-14,-15 (г.р. № 39144-08); ТСП-Н (г.р. № 38959-12); ТМТ-1,-2,-3,-4,-6 (г.р. № 15422-06) |
| Преобразователи температуры с унифицированным токовым сигналом | ТСМУ, ТСПУ (г.р. № 42454-15); ТСМУ Метран-274, ТСПУ Метран-276 (г.р. № 21968-11) |
| Счетчики электрической энергии | Имеющие импульсный выходной сигнал |

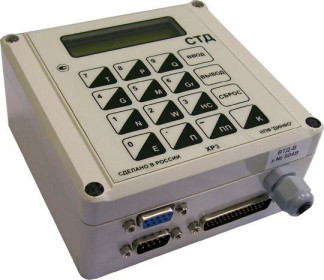

Общий вид вычислителей приведен на рисунке 1.
Места для пломбирования корпуса вычислителя изготовителем и для нанесения знака поверки показаны на рисунках 2, 3.
Для пломбирования разъемов вычислителя, к которым подключаются сигналы преобразователей, используют пломбировочную чашку, устанавливаемую под головку винта, прикрепляющего ответную часть разъема к корпусу вычислителя (как показано на рисунке 4).
Различные модификации вычислителей имеют аналогичные основные функциональные характеристики (типы каналов преобразования сигналов, структура интерфейса пользователя, клавиатура, жидкокристаллический индикатор (ЖКИ), интерфейсы связи с внешними устройствами), но отличаются составом и числом обслуживаемых каналов, а также габаритными размерами корпуса.
Вычислитель обеспечивает преобразование:
- выходных сигналов термопреобразователей сопротивления, выполненных по ГОСТ 6651-2009, с НСХ 100 М, 100 П, Pt 100, 500 П, Pt 500;
- токовых выходных сигналов преобразователей расхода, перепада давления, давления, температуры в диапазонах 0-5, 0-20, 4-20 мА;
- частотных и импульсных выходных сигналов преобразователей расхода.
Также вычислитель производит накопление тотальных значений объема, массы, энергии с момента пуска на счет, фиксирует время пуска на счет и время останова счета, ведет учет перерывов питания и учет времени работы при каждой нештатной ситуации за отчетный период.
Вычислитель содержит архив средних за час, сутки значений давления и температуры, а также накопленных за час, сутки, месяц значений объема, массы, энергии.
Ввод конфигурации и параметров узла учета обеспечивается с помощью клавиатуры вычислителя или при использовании персонального компьютера (ПК).
Текущие и архивные параметры могут быть выведены на ЖКИ, на принтер или в ПК (непосредственно или по линиям связи).
Расчет теплофизических свойств воды и пара выполняется вычислителем по ГСССД 6-89, ГСССД 98-2000.
Расчет теплофизических свойств природного газа выполняется вычислителем по ГОСТ 30319.2-2015, свободного нефтяного газа - по ГСССД МР 113-03, сухого воздуха -по ГСССД МР 112-03, азота, кислорода, аммиака, аргона, водорода - по ГСССД МР 134-07.
При использовании сужающих устройств (диафрагм) расчет массового расхода и массы (объемного расхода и объема, приведенных к стандартным условиям), выполняется вычислителем по ГОСТ 8.586.1, 2, 5-2005.
В системах газоснабжения при использовании турбинных, ротационных и вихревых расходомеров расчет объемного расхода и объема газа, приведенных к стандартным условиям, выполняется вычислителем по ГОСТ Р 8.740-2011.
Вычислители имеют интерфейс RS-232. В вычислителях могут быть также установлены дополнительные интерфейсы различного типа для обеспечения независимого параллельного доступа пользователям информационных систем к считыванию результатов измерений.
При использовании для учета тепловой энергии в системах теплоснабжения счетчик СТД соответствует ГОСТ Р 51649-2014, Правилам коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства РФ от 18.11.2013 №1034, и Методике осуществления коммерческого учета тепловой энергии, теплоносителя, зарегистрированной в Минюсте РФ 12.09.2014г. (регистрационный № 34040).
Пломбировочная чашка для установки п ломбы
Рисунок 4 - Схема пломбирования разъема вычислителя
ПО вычислителя является встроенным, содержит метрологически значимую часть и предназначено для реализации функций, описанных в эксплуатационной документации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Номер версии ПО записывается в виде: 1.xx, где 1 - номер версии метрологически значимой части, xx - номер версии метрологически незначимой части.
Таблица 3 - Идентификационные данные ПО вычислителей
| Идентификационные данные (признаки) | Значение для модификации вычислителя | ||||
| ВТД-В | ВТД-Л | ВТД-Г | ВТД-У | ВТД-УВ | |
| Идентиф икационное наименование ПО | ПО ВТД-В | ПО ВТД-Л | ПО ВТД-Г | ПО ВТД-У | ПО ВТД-УВ |
| Номер версии ПО | 1.xx | 1.xx | 1.xx | 1.xx | 1.xx |
| Цифровой идентификатор ПО | 9920 | 7EBD | FF38 | 9EE8 | AD47 |
1. УСЛОВИЯ ПРИМЕНЕНИЯ
Условия применения вычислителей представлены в таблице 4.
Таблица 4 - Условия применения вычислителей
| Температура окружающего воздуха | от плюс 5 до плюс 50 °С |
| Атмосферное давление | от 84,0 до 106,7 кПа |
| Относительная влажность воздуха | не более 80% при температуре 35 °С и ниже |
| Напряжение питания сети | от 187 до 242 В |
| Частота питающей сети | (50 ± 2) Гц |
| Коэффициент искажения синусоидальности кривой напряжения сети | не более 5% |
Условия применения преобразователей, входящих в состав счетчика СТД, должны соответствовать нормативно-технической документации на эти преобразователи.
2. РАБОЧИЕ УСЛОВИЯ СРЕД И ДИАПАЗОНЫ ИЗМЕРЕНИЙ
Допустимые рабочие условия для различных сред представлены в таблице 5, а диапазоны измерений счетчика СТД - в таблице 6.
Таблица 5 - Допустимые рабочие условия сред
| Среда | Диапазон температур, °С | Диапазон давлений, МПа |
| Вода | от 0 до + 150 | от 0,1 до 20,0 |
| Насыщенный пар | от + 100 до + 300 | от 0,1 до 8,6 |
| Перегретый пар | от + 100 до + 600 | от 0,1 до 30,0 |
| Природный газ | от - 23,15 до + 76,85 | от 0,1 до 7,5 |
| Сухой воздух | от - 50 до + 127 | от 0,1 до 20,0 |
| Азот, кислород, аргон, водород | от - 50 до + 150 | от 0,1 до 10,0 |
| Аммиак | от + 10 до + 150 | от 0,1 до 0,6 |
| Свободный нефтяной газ | от - 10 до + 150 | от 0,1 до 15,0 |
Таблица 6 - Диапазоны измерений счетчика СТД
| Параметр | Диапазон измерений |
| Температура воды | от 0 до + 150 °С |
| Температура пара | от + 100 до + 600 °С |
| Температура газов и технологических сред | от - 50 до + 150 °С |
| Разность между температурами воды в подающем и обратном трубопроводах | от 0 до + 150 °С |
| Абсолютное давление | от 0,1 до 30,0 МПа |
| Перепад давления на сужающем устройстве (диафрагме) | от 0 до 1000 кПа |
| Объемный расход | от 0 до 999999 м3/ч |
| Массовый расход | от 0 до 999999 т/ч |
| Объем | от 0 до 99999999 м3 |
| Масса | от 0 до 99999999 т |
| Тепловая энергия | от 0 до 99999999 ГДж (Гкал) |
| Электрическая энергия | от 0 до 99999999 кВт-ч (квар-ч) |
| Текущее время | от 1 с (внутренний календарь) |
| Частотный сигнал | от 0,5 до 2048,0 Гц |
| Импульсный сигнал | от 10-4 до 320 Гц (СТД-В, СТД-Г) от 10-4 до 100 Гц (СТД-Л) от 10-4 до 35 Гц (СТД-У, СТД-УВ) |
3. ХАРАКТЕРИСТИКИ ВЫЧИСЛИТЕЛЯ
В зависимости от пределов допускаемых погрешностей преобразования сигналов выпускаются три класса вычислителей: А, Б, В (см. таблицы 7 - 9).
Таблица 7 - Пределы допускаемой абсолютной погрешности преобразований сигналов сопротивления в значения температуры и разности температур_
| Среда | Пределы допускаемой абсолютной погрешности, °С | ||
| Класс А | Класс Б | Класс В | |
| Вода, газы | ±0,025 | ±0,050 | ±0,070 |
| Пар | ±0,100 | ±0,100 | ±0,150 |
Пределы допускаемой относительной погрешности преобразований токовых сигналов в значения объемного расхода, перепада давления, давления, температуры 5F, % вычисляются по формуле
( F F j
a + b •
fb fh _1
dF = ±
(1)
v F _ Fh
где F - текущее значение параметра, Fb, Fh - верхнее и нижнее значения параметра (объемного расхода, перепада давления, давления, температуры).
Значения коэффициентов a, b приведены в таблице 8.
Таблица 8 - Значения коэффициентов a, b, используемых в формуле (1)
| Диапазон токового сигнала, мА | Коэффициенты для вычисления пределов допускаемой относительной погрешности | |||||
| Класс А | Класс Б | Класс В | ||||
| a | b | a | b | a | b | |
| 0 - 5 | 0,100 | 0,0100 | 0,200 | 0,0200 | 0,300 | 0,0300 |
| 0 - 20, 4 - 20 | 0,022 | 0,0022 | 0,050 | 0,0050 | 0,100 | 0,0100 |
Таблица 9 - Пределы допускаемой относительной погрешности преобразований частотных
| сигналов в значения объемного | расхода | ||
| Диапазон частотного | Пределы допускаемой относительной погрешности, % | ||
| сигнала, Гц | Класс А | Класс Б | Класс В |
| 0,5 - 2048,0 | ±0,005 | ±0,010 | ±0,015 |
Пределы допускаемой относительной погрешности вычислений массового расхода и массы воды: ±0,05 %.
Пределы допускаемой относительной погрешности вычислений массового расхода и массы пара: ±0,1 %.
Пределы допускаемой относительной погрешности вычислений тепловой энергии воды: ±0,1 %.
Пределы допускаемой относительной погрешности вычислений тепловой энергии пара:
±0,2 %.
Пределы допускаемой относительной погрешности вычислений объемного расхода и объема газа, приведенных к стандартным условиям: ±0,02 %.
Пределы допускаемой относительной погрешности вычислений электрической энергии: ±0,05 %.
Пределы допускаемой относительной погрешности накоплений объема при использовании преобразователей расхода с импульсным выходным сигналом 5Уп, % вычисляются по формуле:
&Уп =±( 0,01 + N j, (2)
Пределы допускаемой относительной погрешности хода часов вычислителя: ±0,01%.
При использовании преобразователя массового расхода пределы допускаемой относительной погрешности преобразований сигналов в значения массового расхода равны пределам допускаемой относительной погрешности преобразований сигналов в значения объемного расхода при аналогичных выходных сигналах преобразователей.
Таблица 10 - Габаритные размеры, масса и потребляемая мощность
| Параметр | и д о М | шкация вычислителя | |||
| ВТД-В | ВТД-Л | ВТД-Г | ВТД-У | ВТД-УВ | |
| Г абаритные размеры, мм, не более | 122x130x60 | 122x130x60 | 122x130x60 | 200x130x60 | 200x130x60 |
| Масса, кг, не более | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 |
| Потребляемая мощность, Вт, не более | 3 | - | 3 | 3 | 3 |
| Примечание - Питание вычислителя ВТД-Л обеспечивается встроенной батареей | |||||
При эксплуатации в условиях применения вычислитель сохраняет свои метрологические характеристики и не имеет дополнительной погрешности от влияния условий применения.
Время установления рабочего режима вычислителя - не более 5 мин.
По устойчивости к воздействию температуры и влажности окружающего воздуха вычислитель относится к группе В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления вычислитель относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к воздействию синусоидальных вибраций вычислитель относится к группе N2 по ГОСТ Р 52931-2008.
Вычислитель выдерживает воздействие постоянного магнитного поля напряженностью до 400 А/м.
Степень защиты вычислителя от проникновения пыли, посторонних предметов и воды - IP54 по ГОСТ 14254-96.
Средняя наработка вычислителя на отказ - 100000 часов.
Средний срок службы вычислителя - 12 лет.
Вычислитель может использоваться не только в составе счетчика СТД, но и как отдельное устройство в составе других комплексов без изменения его функций и характеристик, в том числе без изменения его программного обеспечения.
4. ХАРАКТЕРИСТИКИ СЧЕТЧИКА СТД
Пределы допускаемой абсолютной погрешности измерений температуры при использовании термопреобразователей сопротивления приведены в таблицах 11, 12.
Таблица 11 - Пределы допускаемой абсолютной погрешности измерений температуры воды, газов при использовании термопреобразователей сопротивления, °C_
| Класс вычислителя | Класс термопреобразователя по ГОСТ 6651-2009 | |||
| AA | A | B | C | |
| А | ±(0,125 + 0,0017-1) | ±(0,175 + 0,002-1) | ±(0,325 + 0,005 -1) | ±(0,625 + 0,01-1) |
| Б | ±(0,150 + 0,0017-1) | ±(0,200 + 0,002-1) | ±(0,350 + 0,005 -1) | ±(0,650 + 0,01-1) |
| В | ±(0,170 + 0,0017-1) | ±(0,220 + 0,002-1) | ±(0,370 + 0,005-1) | ±(0,670 + 0,01-1) |
| Примечание: t - измеряемое значение температуры, °C | ||||
| Класс вычислителя | Класс термопреобразователя по ГОСТ 6651-2009 | |||
| AA | A | B | C | |
| А | ±(0,20 + 0,0017|t|) | |t|) (N 0 ,0 + 5 ,2 (0, (± | |t|) 0 ,0 + 0 ,4 (0 (± | (± 0, 7 0 + 0, 01 t| |
| Б | ±(0,20 + 0,0017-1) | ±(0,25 + 0,002-1) | ±(0,40 + 0,005 -1) | ±(0,70 + 0,01-1) |
| В | ±(0,25 + 0,0017-1) | ±(0,30 + 0,002-1) | ±(0,45 + 0,005 -1) | ±(0,75 + 0,01-1) |
| Примечание: t - измеряемое значение температуры, °С | ||||
Пределы допускаемой абсолютной погрешности измерений разности температур воды в подающем и обратном трубопроводах Dtp, °C вычисляются по формуле:
Dtp = ±(AtpS + DtpK), (3)
где DtPB - предел допускаемой абсолютной погрешности преобразований вычислителем сигналов сопротивления в значения разности температур;
DtPK - предел допускаемой абсолютной погрешности измерения разности температур комплектом термопреобразователей сопротивления.
Пределы допускаемой приведенной погрешности измерений давления: ±0,1; ±0,5; ±1,0 %
(в соответствии с пределами допускаемой приведенной погрешности измерений применяемого преобразователя давления).
Для водяных систем теплоснабжения выпускаются три класса счетчиков СТД.
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) и массового расхода (массы) воды dq, % вычисляются по формулам:
dq = ±(1 + 0,005 qB/q), но не более, чем ±3,5 % - для класса 1, (4) dq = ±(2 + 0,010 qB/q), но не более, чем ±5 % - для класса 2, (5) dq = ±(3 + 0,025 qB/q), но не более, чем ±5 % - для класса 3, (6) где qB - верхний предел измерений объемного расхода, м3/ч; q - текущее значение объемного расхода, м3/ч.
Пределы допускаемой относительной погрешности измерений тепловой энергии в водяных системах теплоснабжения dW, % вычисляются по формулам:
dW = ±(1,1 + 0,005qB/q + 3DtH/Dt) - для класса 1, (7)
dW = ±(2,1 + 0,010qB/q + 3DtH/Dt) - для класса 2, (8)
dW = ±(3,1 + 0,025qB/q + 3DtH/Dt) - для класса 3, (9)
где DtH - наименьший предел измерений разности температур воды в подающем и обратном трубопроводах, °C;
Dt - текущая разность температур воды в подающем и обратном трубопроводах, °C. Пределы допускаемой относительной погрешности измерений массового расхода и массы пара: ±3%.
Пределы допускаемой относительной погрешности измерений тепловой энергии пара: ±4%. Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям - в соответствии с ГОСТ Р 8.740.
Пределы допускаемой относительной погрешности измерений массового расхода (объемного расхода, приведенного к стандартным условиям) при использовании сужающих устройств - в соответствии с ГОСТ 8.586.5-2005.
Пределы допускаемой относительной погрешности хода часов счетчика СТД: ±0,01%. Средний срок службы счетчика СТД - 12 лет при условии выполнения требований нормативно-технической документации на соответствующие преобразователи.
Дополнительные технические характеристики преобразователей, входящих в состав счетчика СТД, установлены в нормативно-технической документации на соответствующие преобразователи.
наносится на титульные листы паспорта и руководства по эксплуатации счетчика СТД типографским способом, а также на лицевую панель вычислителя методом шелкографии.
Комплект поставки счетчика СТД представлен в таблице 13.
| Таблица 13 - Комплект поставки счетчика СТД | |||
| Наименование | Обозначение | Кол | Примечание |
| СТД-В, СТД-Г, СТД-У, СТД-Л, СТД-УВ | РИТБ.400720.003 РИТБ.400720.004 РИТБ.400720.005 РИТБ.400720.006 РИТБ.400720.007 | 1 | Состав поставляемого счетчика определяется картой заказа |
| Руководство по эксплуатации | РЭ 4218-Х11-40637960-2015 | 1 | Х=1 для СТД-В Х=2 для СТД-Г Х=3 для СТД-У Х=4 для СТД-Л Х=5 для СТД-УВ |
| Паспорт | ПС 4218-Х11-40637960-2015 | 1 | |
| Методика поверки | МП 4218-011 -40637960-2015 | 1 | |
| Примечание - Отдельные преобразователи в составе счетчика СТД поставляются в соответствии с картой заказа и технической документацией на эти преобразователи | |||
осуществляется по документу МП 4218-011-40637960-2015 «Счетчики СТД. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.11.2015 г.
Положительные результаты поверки удостоверяются оттиском клейма и подписью поверителя в паспорте счетчика СТД или в свидетельстве о поверке, а также знаком поверки на лицевой панели вычислителя.
Основные средства поверки:
- калибратор СКВ класса В или выше (пределы допускаемой относительной погрешности мер: активного сопротивления ±72x10-6, постоянного тока ±72x10-6, частоты ±30x10-6);
- средства согласно методикам поверки используемых преобразователей.
Вместо калибратора СКВ могут использоваться другие эталонные СИ с характеристиками не хуже, чем у калибратора СКВ.
приведены в эксплуатационном документе.
ГОСТ 8.586.1-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Принцип метода измерений и общие требования.
ГОСТ 8.586.2-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Диафрагмы. Технические требования.
ГОСТ 8.586.5-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений.
ГОСТ 8.733-2011. Система измерений количества и параметров свободного нефтяного газа. ГОСТ 8.740-2011. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.
ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 30319.1-2015. Газ природный. Методы расчета физических свойств. Общие положения.
ГОСТ 30319.2-2015. Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода.
ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
МИ 2412-97. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
МИ 2451-98. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
МИ 2553-99. ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.
МИ 2714-2002. ГСИ. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения.
ТУ 4218-011-40637960-2015. Счетчик СТД. Технические условия.
| Зарегистрировано поверок | 1871 |
| Поверителей | 62 |
| Актуальность данных | 17.11.2024 |
