Комплекты термопреобразователей сопротивления платиновых TP, 41564-14

Назначение

Комплекты термопреобразователей сопротивления платиновых серии TP (далее по тексту - комплекты ТС) предназначены для измерения температуры и разности температур теплоносителей, химически неагрессивных к материалу корпуса или защитной гильзы ТС, в подающем и обратном трубопроводах системы теплоснабжения.

Описание

Комплект ТС состоит из двух платиновых термопреобразователей сопротивления стержневого типа, подобранные в пару по принципу схожести индивидуальных статических характеристик преобразования.

Термопреобразователи сопротивления выпускаются с номинальными статическими характеристиками преобразования (НСХ) по МЭК 60751 / ГОСТ 6651-2009 типов Pt100, Pt500, Pt1000, и представляют собой средства измерений температуры, состоящие из одного платинового тонкопленочного термочувствительного элемента сопротивления (ЧЭ) и внутренних соединительных проводов из силикона, помещенных в герметичный защитный корпус из нержавеющей стали, а также внешних кабельных выводов или соединительной головки, предназначенных для подключения к измерительному прибору. Принцип действия ТС основан на зависимости электрического сопротивления ЧЭ от температуры.

Комплекты ТС серии TP изготавливаются в следующих модификациях, различающихся по конструктивному исполнению ТС:

-    TP 13, TP 13A - ТС с приваренным резьбовым штуцером (М10*1) и с удлинительными проводами;

-    TP 15, TP 15A - ТС с приваренным резьбовым штуцером (М10*1) или без него (ТР 15) и с удлинительными проводами;

-    TP 16, TP 16A - ТС с соединительной головкой из алюминиевого сплава типа LIMATHERM MA.

Все модификации комплектов ТС выпускаются с 2-х или 4-х проводными схемами соединений внутренних проводов с ЧЭ.

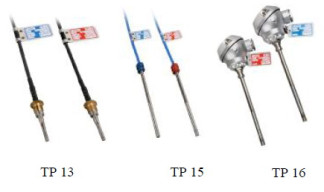

Фотографии общего вида термопреобразователей сопротивления платиновых представлены на рисунках 1^3.

Рабочий диапазон измеряемых температур, °С: .................................от 0 до плюс 150

.................................от 0 до плюс 180

Диапазон измерений разности температур, °С: ....................от плюс 2 до плюс 150 (180)

.....................от плюс 3 до плюс 150 (180)

Температурный коэффициент ТС а, оС-1: ....................................................0,00385

Условное обозначение номинальной статической характеристики преобразования (НСХ)

ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751: ......................................Pt100, Pt500, Pt1000

Номинальное значение сопротивления ТС при 0 оС (Ro), Ом: ................100, 500, 1000

Класс допуска ТС:....................................................................................А, B

Допуск ТС, оС: ..........................................± (0,15 + 0,002|t|) (А); ± (0,3 + 0,005|t|) (В)

Пределы допускаемой относительной погрешности определения разности

температур комплекта ТС, %:..................................................±(0,5 + 3Admin/Ad),

где: A^mm - минимальная разность температур (2 или 3 °С),

Ад - измеряемая разность температур.

Электрическое сопротивление изоляции ТС при температуре (25±10)°С

и относительной влажности воздуха от 30 до 80 %, МОм, не менее: ........................100

Время термической реакции ТС (т 0,5) в водной среде при скорости потока 0,4 м/с (в зависимости от модификации комплекта ТС), не более, с: 3 (ТР 13/16А); 5 (ТР 16);

6 (ТР 15/15 А); 8 (ТР 13 А).

Диаметр монтажной части ТС, мм: ......3,6 (ТР 13/16A); 5 (TP 13A); 6 (TP 15/15A/16)

Длина монтажной части ТС (в зависимости о модификации комплекта ТС), мм:

-    TP 13/13A: .......................................................................................27,5

-    TP 15: ............................................................................65; 105; 140; 230

-    TP 15A: .......................................................................................91; 146

-    TP 16: .................................................................................105; 140; 230

-    TP 16A: .......................................................................................97; 133

Длина удлинительных проводов ТС, мм: 2000 (и другая - по специальному заказу). Рабочие условия эксплуатации комплектов ТС:

-    температура окружающей среды, °С:

..................от минус 25 до плюс 180 (TP 13/13A/15/15 А)

............................от минус 25 до плюс 100 (ТР 16/16A)

-    максимальное избыточное давление (на защитную гильзу), МПа....................6,3

Степень защиты ТС от проникновения воды и пыли по МЭК 60529 / ГОСТ 14254-96:

...............................................IP54 (TP 16/16A), IP67 (TP 13/13A/15/15 А)

Средний срок службы комплекта ТС, лет, не менее: ........................................5.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на шильдик, прикрепленный к каждому из двух ТС, входящих в комплект.

Комплектность

В комплект поставки комплекта ТС входят:

-    термопреобразователи сопротивления платиновые - 2 шт.;

-    паспорт (на русском языке) - 1 экз.;

-    методика поверки - 1 экз. (на партию при поставке в один адрес).

По дополнительному заказу:

-    защитные гильзы типов JTP15 (для TP15/15A), JTP16/16A (для TP16/16A) - 2 шт.;

-    уплотнительные кольца - 2 шт.

Поверка

Поверка комплектов ТС проводится в соответствии с документом МП 41564-09 «Комплекты термометров сопротивления платиновых серии TP. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС», август 2009 г.

Основные средства поверки:

-    цифровой термометр сопротивления типа DTI-1000 в комплекте с платиновым термометром типа STS100, пределы допускаемой абсолютной погрешности в диапазоне измерений от минус 50 до плюс 400 °С: ±0,031 °С;

-    многоканальный прецизионный измеритель/регулятор температуры МИТ 8.10, диапазон измерений электрического сопротивления 0,001.2000 Ом, пределы допускаемой основной абсолютной погрешности в режиме измерений температуры ±(0,004+10-5 t ) °C;

-    термостаты жидкостные переливные прецизионные типов ТПП-1.0, ТПП-1.1, общий диапазон воспроизводимых температур от минус 40 до плюс 300 °С, нестабильность поддержания заданной температуры: ± (0,004.0,02) °С.

Нормативные и технические документы, устанавливающие требования к комплектам термопреобразователей сопротивления платиновых серии TP

Международный стандарт МЭК 60751 (2008, 07). Платиновые термометры сопротивления и чувствительные элементы.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 1434-1 Теплосчетчики. Общие технические требования.

ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1. Общие требования.

ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 2. Требования к конструкции.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
