| Номер в госреестре | 41584-15 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | ПАРМА Т400 |
| Изготовитель | ООО "Парма", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные «ПАРМА Т400» (далее по тексту
- Т400) предназначены для измерения параметров электрической энергии в системах энергоснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц с последующей передачей их через интерфейсы связи RS-485 на контроллеры верхнего уровня измерительных систем.
Принцип действия Т400 основан на одновременном измерении параметров электрической энергии, преобразовании измерительной информации в цифровой код с последующей передачей на микроконтроллер через последовательный интерфейс RS-485.
Скорость обмена данными по основному интерфейсу RS-485: от 9600 до 230400 бод (программируется).
Передача измеренных данных осуществляется по запросу внешней стороны.
Измеряемые сигналы токов и напряжений через клеммник поступают на схему согласования уровней.
Измеряемые сигналы токов подключаются к схеме согласования через измерительные трансформаторы тока, расположенные на печатной плате преобразователя. С выхода схемы согласования, измеряемые сигналы поступают на АЦП, где преобразуются в цифровой код и поступают в микроконтроллер (CPU), который производит их обработку и вычисление результирующих параметров. Сформированный набор параметров передается через интерфейс RS-485 по внешнему запросу по одному их указанных протоколов.
Интерфейсные разъемы при помощи оптической развязки, гальванически развязаны от основной измерительной схемы.
Схема питания Т400 выполнена с применением трансформатора и обеспечивает полную гальваническую развязку прибора от сети питания.
Т400 является полностью автоматизированным, стационарным измерительным преобразователем, который устанавливается на объекте эксплуатации посредством крепления как на 35-мм DIN-рейку, так и на панель.
Проведение конфигурирования, диагностики и поверки Т400, осуществляется при помощи ПК через интерфейс USB.
Корпус Т400 изготовлен из ударопрочного пластика ABS.
Крышка Т400 имеет клеммный блок, к которому подключаются измеряемые цепи, цепи питания и проводной рабочий интерфейс RS-485.
На передней панели Т400 расположен светодиодный индикатор «Работа» и разъем интерфейса USB.
Т400 выпускаются двух классов, класс А - повышенной точности и класс S - менее точные.
Т400 могут применяться в электрических сетях напряжением < 0,4 кВ непосредственно, или относительно вторичного трансформатора, в сетях среднего и высокого напряжения в качестве элемента нижнего уровня в системах АИИС на объектах производства, преобразования, передачи и распределения электроэнергии в электроэнергетике и различных отраслях промышленности.

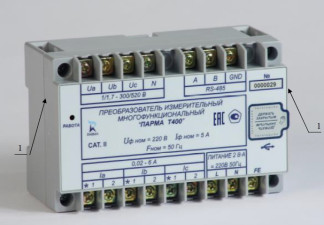

Общий вид Т400 представлен на рисунке 1.
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Системное ПО Т400 (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение Т400 может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1 - Характеристики программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа конфигурации и отображения результатов измерений T400 | T400Link | 1.4.0.7 | 96F30926704CECE2DE 8B1EAFC041F90DC76 A2AF9CC50F384ED82 79BCD030484A | хэширование по ГОСТ Р 34.11-2012 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с в соответствии с Р 50.2.077-2014.
Нормируемые метрологические характеристики Т400 приведены в таблице 2, соответствие погрешностей измерения классам А и S обозначены буквами A и S соответственно _Таблица 2 - Нормируемые метрологические характеристики Т400_
| Характеристика выходного сигнала | Диапазон | Пределы допускаемой основной погрешности А - абсолютной, 5- относительной, %, у- приведенной, % | Дополнительные условия | |||
| Действующее значение напряжения переменного тока (фазного) Цф,В | от 1 до 300 | от 1 до 100 | А=±(0,0005 Х+0,05) (А) S =±0,1 (А) | Ином=57,74 В | ||
| от 100 до 300 | A=±0,1(5) . S=±0,15 1) (у) | Ином=220 В | ||||
| Действующее значение междуфазного напряжения имф , В | от 1,7 до 520 | от 1,7 до 100 | А=±(0,001Х+0,05) (А) S=±0,15 (А) | Ином=100 В | ||
| от 100 до 520 | А=±0,1 (5) ; S=±0,15 1) (у) | Ином=380 В | ||||
| Действующее значение напряжения нулевой последовательности Uo ,В | от 1 до 300 | от 0 до 100 | А=±(0,0005 Х+0,05) (А) S=±0,1 (А) | Ином=57,74 В | ||
| от 100.01 до 300 | А=±0,1 (5) S=±0,15 1) (y) | Ином=220 В | ||||
| Частота переменного тока f , Гц | от 40 до 60 | Д=±0,01 (А) | _/ном=50 Гц U>10 B | |||
| Действующее значение силы переменного тока (фазного) 1ф , А | от 0,02 до 6 | от 0,02 до 3 | А= ±(0,00125 Х+0,00075) (А) S=±0,005 (А) | 1ном 5 А | ||
| от 3 до 6 | А= ±(0,00125 Х+0,00075) (А) S= ±0,15 2) (y) | |||||
| Действующее значение тока нулевой последовательности Io, А | от 0,02 до 6 | от 0,02 до 3 | А=±(0,00125 Х+0,00125) (А) S=±0,005 (А) | - | ||
| от 3 до 6 | А=±(0,00125 Х+0,00125) (А) S=±0,15 2) (y) | |||||
| Активная мощность | ||||||
| По одной фазе Р, Вт | от 0 до 1800 | от 0 до 500 | А=±(0,25+0,0075 (Рк/Ри-1), (5) | 1 соБф 1 >0,5 | ||
| S=±1,25 (А) | сОБф | >0,2 | ||||
| от 500,1 до 1800 | А=±(0,25+0,0075 - (Рк/Ри-1), (5) | 1 соБф 1 >0,5 | ||||
| S=±0,25 3) (y) | сОБф | >0,2 | ||||
| По трем фазам Р, Вт | от 0 до 5400 | от 0 до 1500 | А=±(0,25+0,0075 - (Рк/Ри-1), (5) | 1 соБф 1 >0,5 | ||
| S=±1,25 (А) | сОБф | >0,2 | ||||
| от 1500,1 до 5400 | А=±(0,25+0,0075 - (Рк/Ри-1), (5) | 1 соБф 1 >0,5 | ||||
| Характеристика выходного сигнала | Диапазон | Пределы допускаемой основной погрешности А - абсолютной, 5- относительной, %, у- приведенной, % | Дополнительные условия | |||
| S=±0,25 3) (у) | сosф | >0,2 | ||||
| Реактивная мощность | ||||||
| По одной фазе Q, вар | от 0 до 1800 | от 0 до 500 | А=±(0,25+0,0075^к^и-1), (5) | 1 sinj | >0,5 | ||
| S=±1,25 (А) | sinj | >0,2 | ||||
| от 500,1 до 1800 | А=±(0,25+0,0075^к^и-1), (5) | 1 sinj | >0,5 | ||||
| S=±0,253) (у) | sinj | >0,2 | ||||
| По трем фазам Q, вар | от 0 до 5400 | от 0 до 1500 | А=±(0,25+0,0075^к^и- 1),(5) | | sinj | >0,5 | ||
| S=±1,25 (А) | sinj | >0,2 | ||||
| от 1500,1 до 5400 | А=±(0,25+0,0075^к^и- 1),(5) | | sinj | >0,5 | ||||
| S=y=±0,25 3) (у) | sinj | >0,2 | ||||
| Полная мощность | ||||||
| По одной фазе S, В-А | от 0 до 1800 | от 0 до 500 | А=±(0,25+0,0075-^к^и-1) (5) S=±1,25 (А) | - | ||
| от 500,1 до 1800 | А=±(0,25+0,0075-^к^и-1) (5) S=y=±0,25 %3) (у) | |||||
| По трем фазам S, В-А | от 0 до 5400 | от 0 до 1500 | А=±(0,25+0,0075-^к^и-1) (5) S=±1,25 (А) | - | ||
| от 1500,1 до 5400 | А=±(0,25+0,0075-^к^и-1) (5) S=±0,25 %3) (у) | |||||
| Примечание: Х - измеренное значение фазного (междуфазного) напряжения и силы переменного тока; 1) - за нормирующее значение принимается номинальное значение фазного (междуфазного) напряжения переменного тока; 2) - за нормирующее значение принимается конечного значения диапазона измерений силы тока; 3) - за нормирующее значение принимается конечное значение диапазона измерения активно, реактивной и полной мощности; Рк, Qk и Sk конечное значение диапазона измерения активной, реактивной и полной мощности; Ри, Qи и Sи измеренное значение активной, реактивной и полной мощности. | ||||||
Коэффициенты искажения синусоидальности кривых входного напряжения и тока не более 30 %.
Для Т400 класса А, пределы допускаемой дополнительной погрешности преобразования при коэффициентах искажения синусоидальности кривых входного напряжения и тока от 20 до 30 % не более - 0,5 значения основной допускаемой погрешности.
Стабильность работы внутренних часов Т400 в нормальных условиях не более ± 3 с/сутки.
Т400 выдерживает перегрузку в течение 1 минуты по напряжению с действующим значением 600 В.
Лист № 5 Всего листов 6
Т400 выдерживает перегрузку в течение 1 минуты переменным током с действующим значением 10 А.
Входное сопротивление измерительных входов напряжения не менее 300 кОм.
Входное сопротивление измерительных входов силы тока не более 25 мОм.
Время установления рабочего режима - не более 20 с с момента включения и подачи измеряемых сигналов.
Время непрерывной работы Т400 не ограничено.
Напряжение питания:
Питание Т400 осуществляется от измеряемой цепи или от сети переменного тока частотой от 45 до 55 Гц, напряжением (220 ± 44) В, с коэффициентом нелинейных искажений не более 15 %, или от сети постоянного тока напряжением (220 ± 44) В.
Потребляемая мощность не более 2 ВА.
Габаритные размеры не более 140 х 90 х 65 мм.
Масса не более 0,8 кг.
Средний срок службы - не менее 15 лет.
Среднее время восстановления работоспособного состояния - 2 ч.
Средняя наработка на отказ - не менее 100000 ч.
Нормальные условия применения Т400:
- температура окружающего воздуха от 0 до плюс 35 °С - при измерении силы переменного
тока;
- температура окружающего воздуха от минус 10 до плюс 55 °С - при измерении напряжения переменного тока, активной, реактивной и полной мощности.
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения Т400:
- при измерении силы тока, вызванной изменением температуры окружающего воздуха в диапазоне от плюс 35 °С до плюс 55 °С и в диапазоне от 0 до минус 40 °С - 0,5 значения основной допускаемой погрешности на каждые 10 °С;
- при измерении напряжения переменного тока в диапазоне от 10 до минус 40 °С - 0,5 значения основной допускаемой погрешности на каждые 10 °С.
- относительная влажность воздуха 95 % при 35 °С;
- атмосферное давление от 84 до 106 кПа.
Знак утверждения типа наносится на Т400 методом лазерной гравировки или металлографики и на титульном листе формуляра и руководства по эксплуатации типографским способом.
В комплект поставки Т400 входит:
- Преобразователь измерительный многофункциональный «ПАРМА Т400» - 1 шт.;
- кабель USB В^ШВ А для подключения ПК *- 1 шт.;
- формуляр РА1.016.000 ФО - 1 экз.;
- компакт - диск с ПО и руководством по эксплуатации РА1.016.000РЭ - 1 шт.;
- заглушка USB В - 5 шт.;
- упаковочная коробка - 1 шт.
Примечание: * - кабель USB В^USB А для подключения ПК поставляется по требованию заказчика.
Лист № 6 Всего листов 6
многофункциональные «ПАРМА Т400». Методика поверки», утвержденной ФГУП «ВНИИМС» в феврале 2015 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование и тип средства поверки | Требуемые характеристики |
| Калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033» | 10.308 В, 10.450 В, 0.360 °, 45.55 Гц, 0,01.7 А ПГ ±0,016+0,0015(ик/ии-1), ПГ±0,016+0,001(ик/ии-1) ПГ ±0,01 ° , ПГ±0,001 Гц,ПГ ±0,1 +0,002(1к/1и-1) |
Содержатся в документе «РА1.016.000РЭ Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многофункциональным «ПАРМА Т400»
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
2. ТУ 4221-021-31920409-2009 Преобразователь измерительный многофункциональный «ПАРМА Т400». Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 452 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
