Сигнализаторы горючих газов СГГ10-Б, 41617-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Сигнализаторы горючих газов СГГ10-Б Назначение средства измерений

Сигнализаторы горючих газов СГГ10-Б (далее - сигнализаторы) предназначены для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.

Описание

Сигнализаторы представляют собой стационарные, одноблочные, одноканальные приборы непрерывного действия.

Принцип действия сигнализаторов - термохимический.

Способ отбора пробы - диффузионный.

Сигнализаторы СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-ОР, СГГ10-Б-И, СГГ10-Б-РК предназначены для работы совместно с клапанами электромагнитными КЭГ 9720 ИБЯЛ.685181.001 ТУ-2003, поставляемыми по отдельному заказу, а также с клапанами сторонних изготовителей, соответствующими по электрическим характеристикам.

Сигнализаторы СГГ10-Б-М предназначены для работы совместно с механизмами отключения подачи газа с электроприводом постоянного тока ИБЯЛ.303141.002, входящими в комплект поставки сигнализаторов.

Исполнения сигнализаторов приведены в таблице 1.

Таблица 1

Конструктивно сигнализаторы выполнены одноблочными, в пластмассовом корпусе. На передней панели сигнализаторов расположены:

-    индикатор зеленого цвета свечения «ВКЛ»;

-    индикатор красного цвета свечения «ГАЗ»;

-    индикатор желтого цвета свечения «ОТКАЗ»;

-    кнопка «СБРОС» для отключения сигнализации.

Под передней панелью расположены:

-    защитная крышка, опломбированная наклейкой предприятия-изготовителя;

-    разъем «УПРАВЛ.», предназначенный для выбора значения порогов сигнализации, проведения корректировки нуля и чувствительности;

-    клемма подключения кабеля сетевого питания,

-    клемма подключения кабеля исполнительного устройства;

-    клемма подключения кабеля к «сухим» контактам реле «РЕЛЕ» (для сигнализаторов СГГ10-Б-МР, СГГ10-Б-ОР);

-    клемма подключения кабеля связи для интерфейса RS-485 «RS485» (для сигнализаторов СГГ10-Б-И).

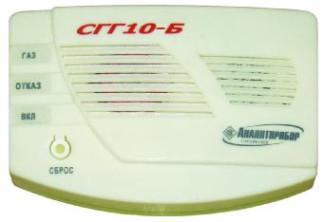

Внешний вид сигнализаторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Стрелкой указано место пломбировки от несанкционированного доступа. Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического определения содержания горючих газов (метана или пропан-бутановой смеси) в воздухе и выдачи сигнализации о превышении установленных пороговых значений.

Идентификационные данные ПО приведены в таблице 2

Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

а)    метрологические характеристики сигнализаторов

Пороги срабатывания сигнализации «ГАЗ», % НКПР    20 (10; 10 и 20)

Диапазон сигнальных концентраций сигнализаторов в условиях эксплуатации, % НКПР:

-    для порога аварийной сигнализации «ГАЗ», равного 10 % НКПР    от 5 до 19

-    для порога аварийной сигнализации «Г АЗ», равного 20 % НКПР    от 15 до 31 Примечание - поверочным компонентом сигнализаторов является метан (CH4)

б)    характеристики погрешности сигнализаторов

Пределы допускаемой абсолютной погрешности (Ад) по поверочному компоненту в условиях эксплуатации, % НКПР    ±5

в)    характеристики чувствительности сигнализаторов к влияющим величинам

Сигнализаторы устойчивы к воздействию перегрузки газовоздушной смеси с содержанием объемной доли метана 2,2% (50% НКПР) в течение, мин    30

Время восстановления характеристик после снятия перегрузки, мин, не более    10

Сигнализаторы устойчивы к воздействию неопределяемых компонентов при их содержании в анализируемой среде, указанном в таблице 3.

Таблица 3.

г)    динамические характеристики сигнализаторов

Время прогрева сигнализаторов, мин, не более    5

Время срабатывания сигнализации «ГАЗ» при подаче на вход сигнализаторов газовоздушной смеси с содержанием определяемого компонента, в 1,6 раза превышающим установленное пороговое значение, с, не более    15

д)    технические характеристики сигнализаторов

Уровень звукового давления, создаваемого сигнализаторами, на расстоянии

1 м по оси звукового излучателя, дБ, не менее    85

Мощность, потребляемая от сети переменного тока, В А, не более

-    для сигнализаторов СГГ10-Б, СГГ10-Б-И, СГГ10-Б-0Р, СГГ10-Б-МР, СГГ10-Б-РК    6

-    для сигнализаторов СГГ10-Б-М    12

Габаритные размеры сигнализаторов, мм, не более:

-    длина 144 мм;

-    ширина 96 мм;

-    высота 42 мм.

Масса сигнализаторов, кг, не более    0,2

Время автоматической работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, год    1

Примечание - При наличии вредных веществ - каталитических ядов в контролируемой среде время автоматической работы сигнализаторов без технического обслуживания устанавливается на основе опыта эксплуатации в конкретных условиях применения, при этом срок службы ТХД сокращается.

Параметры «сухих» контактов реле:

-    для сигнализаторов СГГ10-Б-МР:

а)    допустимое напряжение переменного тока частотой (50 ± 1) Гц, В, не более    250 допустимый ток через контакты, А, не более 2,5

б)    допустимое напряжение постоянного тока, В, не более    30 допустимый ток через контакты, А, не более 5

в)    характер нагрузки - резистивная;

-    для сигнализаторов СГГ10-Б-ОР:

а)    допустимое напряжение постоянного или переменного тока частотой

(50 ± 1) Гц (действующее значение), В, не более    40

допустимый ток через контакты, А, не более    0,2

б)    характер нагрузки - резистивная.

Основные параметры радиоканала сигнализаторов СГГ10-Б-РК должны соответствовать данным, приведенным в таблице 4.

Таблица 4

Условия эксплуатации газоанализаторов:

-    диапазон температуры окружающей среды:

а)    сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-ОР,

СГГ10-Б-И, СГГ10-Б-РК, °С    от минус 10 до плюс 50

б)    сигнализаторов СГГ10-Б-М, °С    от минус 10 до плюс 50

в)    механизма отключения подачи газа для СГГ10-Б-М, °С    от минус 20 до плюс 40

-    диапазон атмосферного давления, кПа    от 84 до 106,7

мм рт. ст.    от 630 до 800

-    место размещения на высоте над уровнем моря, м    до 1000

-    диапазон относительной влажности воздуха при температуре 40 °С, %

от 30 до 95

-    массовая концентрация пыли, мг/м , не более    10

-    синусоидальная вибрация с частотой от 5 до 35 Гц и амплитудой не более 0,35 мм

-    скорость потока воздуха в месте установки сигнализаторов, м/с, не более    2

-    окружающая среда - невзрывоопасная;

-    рабочее положение - вертикальное, угол наклона в любом направлении не более 20°

-    содержание вредных веществ в контролируемой среде (каталитических ядов), снижающих каталитическую активность чувствительных элементов (ЧЭ) ТХД, и агрессивных веществ, разрушающих токоподводы и ЧЭ, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.

Электрическое питание сигнализаторов осуществляется от однофазной сети переменного тока напряжением от 100 до 250 В, частотой (50 ± 1) Гц.

Сигнализаторы относятся к типу А по ГОСТ Р ЕН 50194-1-2012 (Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний).

Сигнализаторы СГГ10-Б-РК относятся к средствам радиосвязи малого радиуса действия, группе I по ГОСТ Р 52459.3-2009 (Совместимость технических средств электромагнитная. Технические средства радиосвязи. Часть 3. Частные требования к устройствам малого радиуса действия, работающим на частотах от 9 кГц до 40 ГГц), классу 1 - средствам сигнализации.

Сигнализаторы соответствуют требованиям к низковольтному оборудованию по ТР ТС 004/2011 (Технический регламент Таможенного союза. О безопасности низковольтного оборудования).

Лист № 6 Всего листов 7

Сигнализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011 (Технический регламент Таможенного союза. Электромагнитная совместимость технических средств), предъявляемым к оборудованию класса А по помехоустойчивости и к оборудованию класса B по помехоэмиссии по ГОСТ Р 51522.1-2011(Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения).

Степень защиты сигнализаторов по ГОСТ 14254-96 - IP42.

По устойчивости к механическим воздействиям сигнализаторы относятся к группе L1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе Р1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 сигнализаторы соответствуют исполнению УХЛ категории 4 для работы в расширенном диапазоне температуры от минус 10 до плюс 50 °С.

Средний полный срок службы в условиях эксплуатации:

а)    сигнализаторов - 10 лет (с учетом замены ТХД, выработавших свой ресурс).

б)    ТХД - 5 лет.

Средняя наработка на отказ сигнализаторов в условиях эксплуатации (без учета надежности термохимического датчика) - не менее 30000 ч.

Знак утверждения типа

Знак утверждения типа наносится

1)    на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2)    на табличку, расположенную на задней стенке сигнализатора.

Комплектность

Комплект поставки газоанализаторов соответствует указанному в таблице 5. Таблица 5

Поверка

осуществляется по документу ИБЯЛ.413216.047 МП “Сигнализаторы горючих газов СГГ10-Б” методика поверки, утвержденному ФГУП «ВНИИМС» 28 июля 2014 г.

Основные средства поверки - ГСО-ПГС, выпускаемые по ТУ 6-16-2956-92, в баллонах под давлением состава СН4-воздух (номера по реестру ГСО-ПГС 3904-87, 3905-87, 3906-87);

Сведения о методах измерений

методики измерений приведены в Руководстве по эксплуатации ИБЯЛ.413216.047 РЭ.

Нормативные и технические документы, устанавливающие требования к сигнализаторам СГГ10-Б

ГОСТ Р 52459.3-2009. Совместимость технических средств электромагнитная. Технические средства радиосвязи. Часть 3. Частные требования к устройствам малого радиуса действия, работающим на частотах от 9 кГц до 40 ГГц.

ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний

Лист № 7 Всего листов 7

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТР ТС 004/2011 Технический регламент Таможенного союза. О безопасности низковольтного оборудования.

ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.

ИБЯЛ.413216.047 ТУ Сигнализаторы горючих газов СГГ10-Б. Технические условия.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
