| Номер в госреестре | 41702-16 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | OFITE мод. 1100 |
| Изготовитель | "OFI Testing Equipment, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры OFITE модификации 1100 (далее - вискозиметры) предназначены для измерения динамической вязкости и определения реологических характеристик жидкостей для закачивания скважин, жидкостей для гидравлического разрыва пласта и буровых растворов (напряжение сдвига, скорость сдвига, пластическая вязкость, предельное динамическое напряжение сдвига, предельное статическое напряжение сдвига, индекс потока, показатель консистенции).
Принцип действия вискозиметров основан на уравновешивании торсионной пружиной крутящего момента, возникающего вследствие вязкого сопротивления жидкости при вращении ротора с определенной угловой скоростью. Результат измерения вязкости рассчитывается на основании величины угла результирующего отклонения, определяемого по закручиванию торсионной пружины.
Диапазон измерений вязкости зависит от размера и формы применяемого ротора, а также от скорости вращения.
Вискозиметр состоит из измерительного блока, набора роторов и соединительных кабелей. Пломбирование корпуса измерительного блока вискозиметров не предусмотрено.

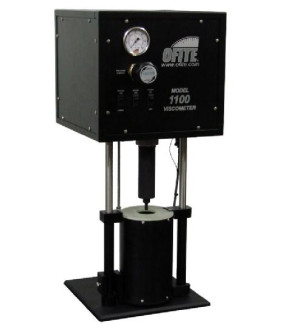

Фотография внешнего вида прибора представлена на рисунке 1.
Вискозиметры оснащены внешним программным обеспечением ORCADA (далее - ПО), которое позволяет проводить настройку, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений в другие приложения или на принтер. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ORCADA™ |
| Номер версии ПО | не ниже 5.80 |
| Цифровой идентификатор ПО | MD5: B6ED4B078D26D9031402750017AF85E1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики приборов нормированы с учетом программного обеспечения и представлены в таблице 2.
Таблица 2
| Наименование характеристик | Значения характеристик |
| Диапазон измерений динамической вязкости, мПас | от 150 до 150 000 |
| Диапазон показаний динамической вязкости, мПас | от 0,1 до 5,4-109 |
| Пределы допускаемой относительной погрешности вискозиметра, % | ± 3,0 |
| Диапазон скоростей вращения двигателя, об/мин | от 0,01 до 1000 |
| Максимальная температура термостатирования, °С | 260 |
| Максимальное давление, МПа | 17 |
| Г абаритные размеры (ДхШхВ), мм | 360х330х760 |
| Масса, кг, не более | 38 |
| Параметры электропитания: - напряжение питания, В - частота, Гц Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | 110/120 или 220/240 50/60 от +15 до +30 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Вискозиметр OFITE модификации 1100 | #130-81 | 1 |
| Транспортировочный кейс | #130-81-C | по заказу |
| Набор компонентов | - | по заказу |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 104-251-2015 | 1 |
осуществляется по документу МП 104-251-2015 «ГСИ. Вискозиметры OFITE модификации 1100. Методика поверки», утвержденному ФГУП «УНИИМ» 23 марта 2016 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости ГСО 8599-2004, ГСО 8603-2004, ГСО 8606-2004 (границы относительной погрешности (P=0,95) ± (0,2-0,3) %)
Знак поверки наносится на свидетельство о поверке.
Методика измерений представлена в руководстве по эксплуатации.
Техническая документация изготовителя.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей.
