Газосигнализаторы АВУС-КОМБИ, 41708-22

41708-22
Газосигнализаторы АВУС-КОМБИ (далее - газосигнализаторы) предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.
Карточка СИ
Номер в госреестре 41708-22
Наименование СИ Газосигнализаторы
Обозначение типа СИ АВУС-КОМБИ
Изготовитель Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург
Год регистрации 2022
Срок свидетельства 01.04.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газосигнализаторы АВУС-КОМБИ (далее - газосигнализаторы) предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.

Описание

Принцип измерений газосигнализаторов:

- для АВУС-КОМБИ-СО-э - электрохимический, основанный на амперометрическом принципе измерений;

- для остальных - полупроводниковый, основанный на изменении сопротивления чувствительного элемента в результате адсорбции на нём молекул определяемого компонента.

Газосигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газосигнализаторы выполнены одноблочными.

Способ забора пробы - диффузионный.

Газосигнализаторы выпускается в четырёх основных модификациях, обозначения приведены в таблице 1.

Таблица 1

Модификация газосигнализатора

Определяемый компонент

Тип сенсора

АВУС-КОМБИ-СН4

Метан

полупроводниковый

АВУС-КОМБИ- C3H8

Пропан

полупроводниковый

АВУС-КОМБИ-CO

Оксид углерода

полупроводниковый

АВУС-КОМБИ-СО-э

Оксид углерода

электрохимический

Газосигнализаторы обеспечивают световую и звуковую сигнализацию, замыкание контактов реле управления электромагнитным клапаном или другими исполнительными устройствами, возможность вырабатывать управляющий сигнал для автоматического запирания электромагнитного клапана с импульсным управлением, а также другие типы управляющих сигналов в соответствии с таблицей 2.

Таблица 2

Модификация газосигнализатора

Обозначение исполнения газосигнализатора

Наличие исполнительного устройства

Наличие интерфейса

Клапан 1)

Реле 2)

RS-485

ШС 1 2 3 4 5 6)

АВУС-КОМБИ-СН4

ПИЖМ.425431.026

+

-

-

-

ПИЖМ.425431.026-01

-

+

-

-

ПИЖМ.425431.026-02

+

-

+

-

ПИЖМ.425431.026-03

-

+

+

-

ПИЖМ.425431.026-04

+

-

-

-

ПИЖМ.425431.026-05

-

+

-

-

ПИЖМ.425431.026-06

+

-

-

+

ПИЖМ.425431.026-07

-

-

-

-

АВУС-КОМБИ-

С3Н8

ПИЖМ.425431.027

+

-

-

-

ПИЖМ.425431.027-01

-

+

-

-

ПИЖМ.425431.027-02

+

-

+

-

ПИЖМ.425431.027-03

-

+

+

-

ПИЖМ.425431.027-04

+

-

-

-

ПИЖМ.425431.027-05

-

+

-

-

ПИЖМ.425431.027-06

+

-

-

+

ПИЖМ.425431.027-07

-

-

-

-

АВУС-КОМБИ-СО

ПИЖМ.425431.028

+

-

-

-

ПИЖМ.425431.028-01

-

+

-

-

ПИЖМ.425431.028-02

+

-

+

-

ПИЖМ.425431.028-03

-

+

+

-

ПИЖМ.425431.028-04

+

-

-

-

ПИЖМ.425431.028-05

-

+

-

-

ПИЖМ.425431.028-06

+

-

-

+

ПИЖМ.425431.028-07

-

-

-

-

АВУС-КОМБИ-СО-э

ПИЖМ.425431.029

+

-

-

-

ПИЖМ.425431.029-01

-

+

-

-

ПИЖМ.425431.029-02

+

-

+

-

ПИЖМ.425431.029-03

-

+

+

-

ПИЖМ.425431.029-04

+

-

-

-

ПИЖМ.425431.029-05

-

+

-

-

ПИЖМ.425431.029-06

+

-

-

+

ПИЖМ.425431.029-07

-

-

-

-

в) прерывистая световая красного цвета, и прерывистая звуковая, свидетельствующая о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 1”;

г) непрерывная световая красного цвета и непрерывная звуковая, свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 2”.

Общий вид сигнализаторов приведен на рисунке 1. Места пломбировки от несанкционированного доступа с помощью наклейки пломбировочной и нанесения знака утверждения типа указаны на рисунке 2.

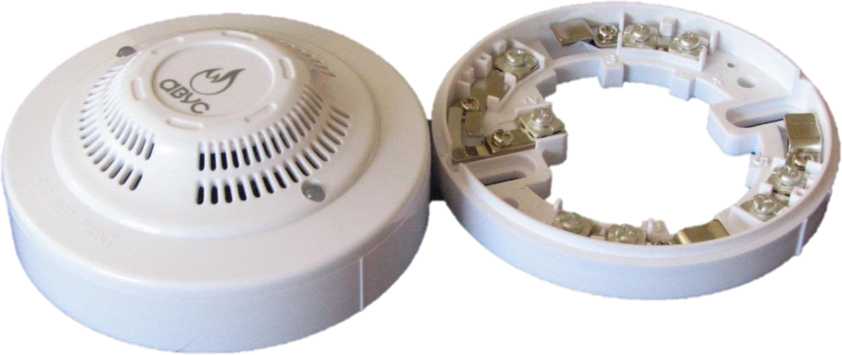

Рисунок 1 - Общий вид газосигнализаторов

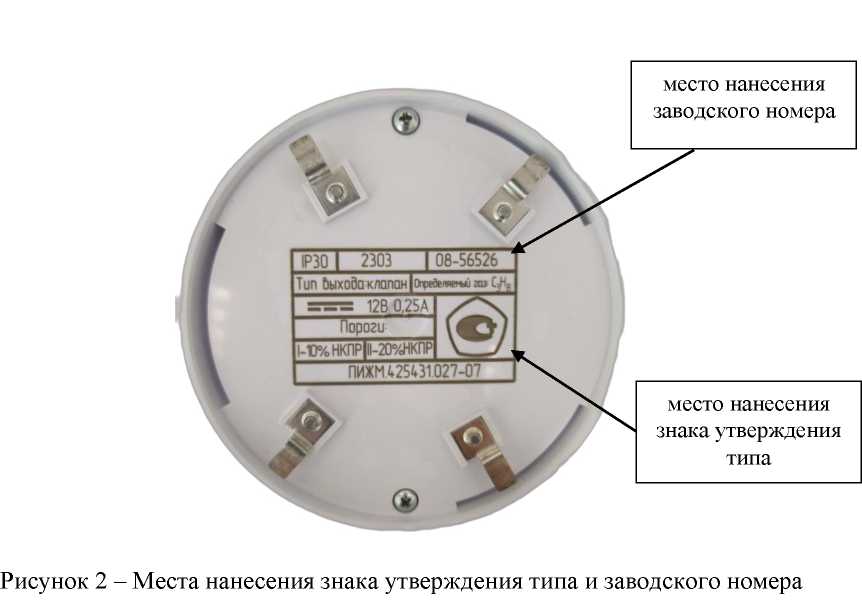

Рисунок 2 - Места пломбировки от несанкционированного доступа и нанесения знака утверждения типа

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

- формирование UART для БГС-Р ВОРС «Стрелец» (для соответствующих исполнений);

- диагностику аппаратной части газосигнализатора.

Встроенное ПО газосигнализаторов реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемого компонента по данным от сенсора;

2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

3) непрерывную самодиагностику аппаратной части газосигнализатора.

Встроенное ПО газоанализатора идентифицируется посредством внесения наименования и номера версии ПО в руководство по эксплуатации газосигнализатора.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблицах 3 - 6.

Таблица 3 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПИЖМ.46823 2.018M.hex (для ПИЖМ.42543 1.026)

ПИЖМ.4682 32.019M.hex (для ПИЖМ.4254 31.026-01)

ПИЖМ.4682 32.031M.hex (для ПИЖМ.4254 31.026-02)

ПИЖМ.4682 32.032M.hex (для ПИЖМ.4254 31.026-03)

ПИЖМ.46823 2.028М±ех (для ПИЖМ.42543 1.026-06)

Номер версии (идентификационный номер) ПО

V6

V6

V4

V4

V3

Цифровой  иденти

фикатор ПО (алгоритм MD5)

BA64B0C0FB D0EC3056F1 0A72EDCF2F ED

F02ADFD482 8929AD184E 281C08DD4C 8B

A282BF74C2 B9E57B9BC8 3066609CEA 48

7731791A4E F40CF66902 CE1206697D 4D

6861483CE48

1E91CA005B 28D309E7F8A

Другие идентификационные    данные

(если имеются)

-

-

-

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Таблица 4 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-С3Н8

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПИЖМ.46823

2.020Vl.lie\ (для

ПИЖМ.42543 1.027)

ПИЖМ.4682 32.021М±ех (для ПИЖМ.4254 31.027-01)

ПИЖМ.4682 32.033М±ех (для ПИЖМ.4254 31.027-02)

ПИЖМ.4682 32.034М±ех (для ПИЖМ.4254 31.027-03)

ПИЖМ.4682 32.029М±ех (для ПИЖМ.4254 31.027-06)

Номер версии (идентификационный номер) ПО

V5

V5

V4

V4

V3

Цифровой  иденти

фикатор ПО (алгоритм MD5)

9EAA19B3D8 03A52276223 650F60ACFB 3

1F39F1A359 05F2A53091 54799F51A6 5E

9EAA19B3D 803A5227622 3650F60ACF B3

1F39F1A359 05F2A530915 4799F51A65 E

80486F5AE4 20A5AAB36 D2CC2AC78 6D18

Другие идентификационные    данные

(если имеются)

-

-

-

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Таблица 5 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПИЖМ.46823 2.022M.hex (для

ПИЖМ.42543 1.028)

ПИЖМ.4682 32.023M.hex (для ПИЖМ.4254 31.028-01)

ПИЖМ.4682 32.035М±ех (для ПИЖМ.4254 31.028-02)

ПИЖМ.468 232.036М± ex (для ПИЖМ.425 431.028-03)

ПИЖМ.4682 32.030М±ех (для ПИЖМ.4254 31.028-06)

Номер версии (идентификационный номер) ПО

V8

V8

V6

V6

V2

Цифровой  иденти

фикатор ПО (алгоритм MD5)

F1F94639620B 3A8D9A24575 4A9466069

E5E585B48B 4D4C4A5EE5 DD0FBBC38 867

F1F94639620

B3A8D9A245 754A9466069

E5E585B48 B4D4C4A5 EE5DD0FB BC38867

9EE22BCC8F FAB8CA47A E22189B0562 BA

Другие идентификационные    данные

(если имеются)

-

-

-

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Таблица 6 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО-э

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

d42ПИЖM.46 8232.024.hex (для ПИЖМ.42543 1.029)

d42ПИЖM.4 68232.025.he x (для ПИЖМ.4254 31.029-01)

d42ПИЖM.4 68232.037.he x (для ПИЖМ.4254 31.029-02)

d42ПИЖM. 468232.038. hex (для ПИЖМ.425

431.029-03)

d42ПИЖM.4 68232.100.he x (для ПИЖМ.4254 31.029-06)

Номер версии (идентификационный номер) ПО

V1

V1

V1

V1

V1

Цифровой  иденти

фикатор ПО (алгоритм MD5)

CF93A3BD197

4F065B6ABD4 E6965E6FE4

FB9BB585A6 CDF971F57B 2A7A86988B 0F

CF93A3BD19 74F065B6AB D4E6965E6F E4

FB9BB585A 6CDF971F5 7B2A7A869 88B0F

1EE3775E0D 497E8022DF 9DC69E0C55 0F

Другие идентификационные   данные

(если имеются)

-

-

-

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Технические характеристики

Таблица 7 - Метрологические характеристики газосигнализаторов

Модификация газосигнализатора / определяемый компонент

Обозначение порога срабатывания сигнализации

Номинальное значение порога срабатывания сигнализации

Пределы допускаемой основной абсолютной погрешности газосигнализатора

Пределы допускаемой   абсо

лютной погрешности газосигнализатора в рабочих условиях

Время срабатывания сигнализации, с, не более

АВУС-КОМБИ-СН4 / метан (СН4)

Порог 1

Порог 2

10 % НКПР

20 % НКПР

±2,5 % НКПР

±2,5 % НКПР

±5 % НКПР

±5 % НКПР

30

АВУС-КОМБИ-С3Н8 /      пропан

(СзН8)

Порог 1

Порог 2

10 % НКПР

20 % НКПР

±2,5 % НКПР

±2,5 % НКПР

±5 % НКПР

±5 % НКПР

30

АВУС-КОМБИ-СО / оксид   угле

рода (СО)

Порог 1

Порог 2

20 мг/м3

100 мг/м3

±5 мг/м3

±20 мг/м3

±11 мг/м3

±45 мг/м3

150

АВУС-КОМБИ-СО-э / оксид углерода (СО)

Порог 1

Порог 2

20 мг/м3

100 мг/м3

±5 мг/м3

±20 мг/м3

±11 мг/м3

±45 мг/м3

30

Примечание - значения НКГ 1-2011.

Р для метана и пропана в соответствии с ГОСТ Р МЭК 60079-20-

Таблица 8 - Метрологические характеристики газосигнализаторов

Наименование характеристики

Значение

Время прогрева газосигнализаторов, мин, не более

60

Нормальные условия измерений:

- диапазон температуры окружающей среды, oC:

- относительная         влажность         окружающей

среды при температуре +25 oC, %

- диапазон атмосферного давления, кПа

от +15 до +25

50±10 от 84, до 106,7

Таблица 9 - Основные технические характеристики газосигнализаторов

Наименование характеристики

Значение

Диапазон напряжения питания постоянным током, В

от 10,8 до 13,2

Потребляемая мощность, Вт, не более

2

Уровень звукового давления по оси звукового излучателя на расстоянии 1 м, дБ, не менее

85

Габаритные размеры, мм, не более: диаметр высота

100

50

Масса, кг, не более

0,25

Средний срок службы, лет

5

Средняя наработка до отказа, ч

20 000

Степень защиты корпуса по ГОСТ 14254-2015

IP30

Продолжение таблицы 9

Наименование характеристики

Значение

Условия эксплуатации:

- диапазон температуры окружающей среды, °С для АВУС-КОМБИ-СО-э для остальных исполнений

- относительная влажность, %, не более

- атмосферное давление, кПа

от -10 до +40 от +5 до +40 от 30 до 70 от 84 до 106,7

Знак утверждения типа

наносится на специальную табличку на задней стенке корпуса газосигнализатора методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплектность газосигнализаторов АВУС-КОМБИ

Наименование

Обозначение

Количество, шт.

Примечание

Газосигнализатор

АВУС-КОМБИ

АВУС-КОМБИ

в зависимости от исполне

ния

(см. таблицу 2)

1

Руководство по эксплуатации

ПИЖМ.425431.026 РЭ

1

Сетевой адаптер ARDV-06-12A ф. Arlight

1

Для

ПИЖМ.425431.026-02, ПИЖМ.425431.026-03, ПИЖМ.425431.027-02, ПИЖМ.425431.027-03, ПИЖМ.425431.028-02, ПИЖМ.425431.028-03, ПИЖМ.425431.029-02, ПИЖМ.425431.029-03 по требованию заказчика

Сведения о методах измерений

приведены в разделе 2 документа «Газосигнализатор АВУС-КОМБИ. Руководство по эксплуатации» ПИЖМ.425431.026 РЭ.

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 № 2315

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-007-07518266-2009 Технические условия. Газосигнализаторы АВУС-КОМБИ

41708-22
Номер в ГРСИ РФ:
41708-22
Производитель / заявитель:
Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург
Год регистрации:
2022
Cрок действия реестра:
01.04.2027
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
