Тестеры оптические FOD-1208, 41744-16

Назначение

Тестеры оптические FOD-1208 (далее по тексту - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических кабелях в одномодовых волоконно-оптических линиях передачи.

Описание

Тестеры состоят из измерителя средней мощности оптического излучения - ваттметра и источника оптического излучения с длинами волн 1310 нм и 1550 нм с волоконно-оптическим выходом. Принцип действия ваттметра основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 1 кГц и 2 кГц.

Тестер имеет в своем составе визуальный детектор повреждений, основанный на полупроводниковом лазере с длиной волны 635 нм и позволяющий зрительно оценивать целостность волоконно-оптической линии.

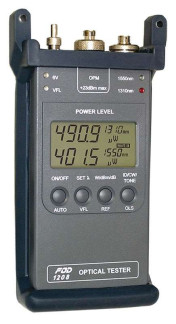

Конструктивно тестер выполнен в малогабаритном пластмассовом корпусе. Управление режимами работы тестера производится с помощью четырех кнопок, расположенных на передней панели прибора; отображение результатов измерений и режимов работы осуществляется жидкокристаллическим индикатором, также расположенным на передней панели. Для защиты от повреждений предусмотрены массивный резиновый кожух и тканевый чехол.

Для ограничения доступа внутрь корпуса прибора пломбируется защитной наклейкой место соприкосновения передней и задней панелей корпуса с правой стороны прибора.

Программное обеспечение

Тестеры функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде.

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Модификация ПО возможна только в сервисных центрах фирмы-производителя. Конструкция тестера исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Электропитание тестеров осуществляется от Ni-Mh аккумуляторной батареи напряжением 2,4 В либо от сети переменного тока напряжением (220+22) В, частотой (50±0,5) Гц через адаптер/зарядное устройство.

Рабочие условия эксплуатации тестеров:

температура окружающей среды, °С.............................................от минус 10 до плюс 40

относительная влажность воздуха, %, не более................................................................85

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Таблица 3

Поверка

осуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки». Основные средства поверки:

Рабочий эталон единицы средней мощности оптического излучения в волоконно-

11 2

оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.

Метрологические характеристики:

11 2

-    диапазон измеряемой средней мощности оптического излучения от 10 до 10 Вт

-    длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; от 840 до 860 нм; 1064 нм; от 1300 до 1320 нм; от 1540 до 1560 нм; от 1485 до 1495 нм; от 1620 до 1630 нм;

-    пределы допускаемой относительной погрешности измерений средней мощности оп-

11    3

тического излучения на длинах волн градуировки: в диапазоне от 10 до 2 • 10 включительно

3    2

±2,5 %; в диапазоне от 2 • 10 до 10 Вт включительно ±3,5 %;

-    пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %;

-    рабочий диапазон длин волн спектральной установки от 500 до 1700 нм;

-    пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %;

-    пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.

Знак поверки наносится на заднюю панель корпусов тестеров оптических F0D-1203 (место нанесения указано на рисунке 1).

Сведения о методах измерений

«Тестер оптический F0D-1208. Руководство по эксплуатации», раздел 6 «Указания по работе с тестером».

Нормативные документы

ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации

ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки

Технические условия ТУ 4381-002-85801186-09
