Устройства для измерений углов установки колес автомобилей Easy 3D, 41798-16

Назначение

Устройства для измерений углов установки колес автомобилей Easy 3D (далее -устройства Easy 3D) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Устройства Easy 3D осуществляют процесс измерений путем обработки информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами измерительных модулей отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD -технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

Управление процессом измерений производится при помощи персонального компьютера. В память персонального компьютера устройств Easy 3D заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля. Программным обеспечением предусмотрена возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Устройства Easy 3D обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

Устройства Easy 3D конструктивно состоят из передвижной приборной стойки, четырех светоотражающих мишеней с элементами крепления на передних и задних колесах и двух измерительных модулей с элементами крепления на внешних боковых поверхностях аппарелей подъемного устройства, на котором устанавливается диагностируемый автомобиль. Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер, клавиатуру и мышь.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных модулей, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

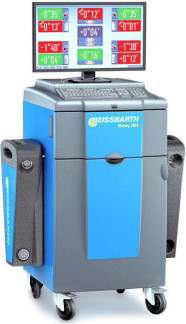

Общий вид устройств Easy 3D приведён на рисунке 1.

Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей Easy 3D

Программное обеспечение

Программное обеспечение (далее - ПО) «Wheel Alignment Application» разработано специально для устройств Easy 3D и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на корпус приборной стойки методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    устройство для измерений углов установки колес автомобилей;

-    приборная стойка;

-    персональный компьютер с устройствами ввода и вывода информации;

-    DVD с контрольными данными «PKV/VANS» (легковой автомобиль/микроавтобус)

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации на русском языке;

-    методика поверки МП АПМ 01-16.

По отдельному заказу поставляется калибровочное приспособление.

Поверка

осуществляется по документу МП АПМ 01-16 «Устройства для измерения углов установки колес автомобилей Easy 3D. Методика поверки», утверждённому ООО «Автопрогресс - М» 25 февраля 2016 г.

Знак поверки наносится на свидетельство о поверке.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.

Сведения о методах измерений

Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей Easy 3D. Руководство по эксплуатации».

Нормативные документы

1    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».

2    Техническая документация «BEISSBARTH GmbH», Германия.
