| Номер в госреестре | 41822-13 |
| Наименование СИ | Теплосчетчики многоканальные |
| Обозначение типа СИ | ЭЛТЕКО ТС555 |
| Изготовитель | ЗАО "Электротехническая компания", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 25.03.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теплосчетчики многоканальные ЭЛТЕКО ТС555 Назначение средства измерений
Теплосчетчики многоканальные ЭЛТЕКО ТС555 (далее - теплосчетчики) предназначены для измерения, индикации, регистрации, контроля, коммерческого и технологического учета потребленного (отпущенного) количества теплоты (тепловой энергии), количества теплоносителя, параметров систем теплоснабжения и водоснабжения (горячего и холодного), а также для автоматизации учета, телеметрического контроля и организации информационных сетей сбора данных.
Принцип действия теплосчетчиков основан на косвенном методе динамических измерений количества теплоты (тепловой энергии), объема и массы теплоносителя, по результатам измерений объемного расхода (или объема) и температуры теплоносителя в трубопроводах. По измеренным значениям объемного расхода (или объема) и температуры теплоносителя в трубопроводах, тепловычислитель (измеритель-вычислитель ЭЛТЕКО ИВ555) автоматически рассчитывает и накапливает (суммирование с нарастающим итогом) количества теплоты (тепловой энергии), объема и массы теплоносителя, в соответствии с алгоритмами заложенными в программное обеспечение.
По структуре и функциональным признакам теплосчетчики относятся к измерительным системам вида ИС-1 по ГОСТ Р 8.596-2002.

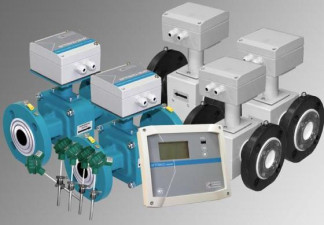

В состав теплосчетчика входят:
- тепловычислитель - измеритель-вычислитель ЭЛТЕКО ИВ555 (ИВ) (регистрационный номер в Г осударственном реестре средств измерений (далее - номер в Госреестре СИ РФ) 41636-09);
- первичные и измерительные преобразователи:
расхода (ПР) с импульсным или частотным выходным сигналом частотой до 2,5 кГц
- до 5 шт. (см. таблица 1);
температуры (термометры сопротивления (ТС)) - до 5 шт. (см. таблица 2); давления с унифицированными выходными сигналами (4-20 мА)- до 5 шт. (см. таблица 3);
- линии связи.
Дополнительно теплосчетчики могут комплектоваться преобразователями сигналов измерительными РИА2 (номер в Госрреестре СИ РФ 48001-11).
Таблица 1 - средства измерений применяемые в качестве преобразователей расхода
| Тип средства измерения | Номер в Госреестре СИ РФ |
| VA-2305M | 20263-08 |
| Метран-370 | 32246-08 |
| ВЗЛЕТ ТЭР | 39735-08 |
| Метран-300ПР | 16098-09 |
| ЭСКО-РВ.08 | 28868-10 |
| ПРЭМ | 17858-11 |
| РМ-5 | 20699-11 |
| ЭЛТЕКО ЭМР | 40627-11 |
| МастерФлоу | 31001-12 |
| ULTRAHEAT T | 51439-12 |
Таблица 2 - средства измерений применяемые в качестве преобразователей температуры
| Тип средства измерения | Номер в Госреестре СИ РФ |
| ТСП 001 | 41750-09 |
| КТСПР 001 | 41892-09 |
| КТС-Б | 43096-09 |
| ТС-Б-Р | 43287-09 |
| ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р | 46155-10 |
| КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
| ВЗЛЕТ ТПС | 21278-11 |
В качестве преобразователей температуры применяются термометры сопротивления по ГОСТ 6651-2009 с номинальными статическими характеристиками (НСХ) 100П и Pt100, комплекты таких термометров.
Таблица 3 - средства измерений применяемые в качестве преобразователей давления
| Тип средства измерения | Номер в Госреестре СИ РФ |
| Метран-55 | 18375-08 |
| Корунд | 14446-09 |
| ПД-Р | 40260-11 |
- почасовое архивирование результатов измерения и вычисление контролируемых информативных параметров систем теплоснабжения/теплопотребления (глубина архива зависит от количества контролируемых параметров, но не менее 45 суток);
- запись информации из архивов теплосчётчика в виде файлов на USB flash диск через USB интерфейс.
Теплосчетчик осуществляет информационный обмен с приборами и устройствами, оборудованными стандартными промышленными интерфейсами RS232 или RS485, USB, Ethernet, и через сеть GSM.
Теплосчетчик обеспечивает возможность подключения к автоматизированным диспетчерским и измерительным системам с возможностью корректировки текущего времени по сигналам от источников точного времени.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все средства измерений, входящие в состав теплосчетчика, пломбируются в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.
Теплосчетчик является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами в зависимости от схем узлов учета тепловой энергии (14 вариантов, подробнее см. Приложение Б документа 4218-009-40055471-2013 РЭ).
Программное обеспечение (ПО) разработанное предприятием-изготовителем, устанавливается (прошивается) в энергонезависимую flash память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Печатная плата с flash памятью размещается в закрытом опломбированном корпусе тепловычис-лителя.
В функции ПО входят: сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии), представление на дисплее измерительной информации, хранение результатов во flash памяти и передачу данных через интерфейсы. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.
Идентификационные данные ПО в соответствии с таблицей 4.
Таблица 4 - идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма ) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение теплосчетчиков многоканальных ЭЛ-ТЕКО ТС 555 | ПО ЭЛТЕКО ТС 555 | 6028 | 2460 | CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.
Технические характеристикиРабочая среда (электропроводность, См/м) | лист № 4 всего листов 6 Вода (от 5 -10-4 до 0,5) |
| Рабочее давление, МПа, не более | 1,6 (по заказу 2,5) |
| Диапазон измерения расхода теплоносителя, м3/ч, т/ч | в зависимости от ПР |
| Диапазон измерения температур теплоносителя, °С | от 0 до 150 |
| Диапазон измерения разности температур теплоносителя, °С | от 3 до 150 |
| Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА. | от 4 до 20 |
| Класс теплосчетчика по ГОСТ Р 51649-2000 и пределы допускаемой относительной погрешности измерительного канала количества теплоты, % | В |
| Пределы допускаемой относительной погрешности при измерении объемного (массового) расхода, объема (массы) теплоносителя: - для приборов класса В, %: в диапазоне 0,04Qmax < Q < Qmax | ±(3+4 Atmin/ At+0,02-Qmax/Q) С ±(2+4 Atmin/ At+0,01 • Qmax/Q) ± 2,0 |
| в диапазоне Qmin < Q < 0,04Qmax | ± (2+0,02 •Qmax/Q) |
| - для приборов класса С, %: в диапазоне 0,04Qmax < Q < Qmax | ± 1,0 |
| в диапазоне Qmin < Q < 0,04Qmax | ± (1+0,01 •Qmax/Q) |
| Пределы допускаемой абсолютной погрешности измерения температуры, при комплектации ТС класса допуска А по ГОСТ 6651-2009, °C | ± (0,6+0,004-t) |
| Пределы допускаемой относительной погрешности измерения давления (при наличии преобразователей давления), % | ± 2,0 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ± 0,01 |
| Весовой коэффициент импульса Кр (импульсные входы), устанавливается программно, имп/л | от 0,001 до 1000 |
| Диапазоны показаний сумматоров вычислителя: количества теплоты, Гкал | от 0 до 999999999 |
| массы воды, т | от 0 до 999999999 |
| объема воды, м3 | от 0 до 999999999 |
| Условия эксплуатации: температура окружающей среды (в помещении),°С | от 5 до 55 |
| относительная влажность при температуре 35 °C, %, не более | 80 |
| (без конденсации влаги) Напряжение питания от сети постоянного тока, В | 24 ± 2 |
| Ток потребляемый от сети постоянного тока, шА, не более: | 350 |
| Класс защиты от поражения электрическим током | 2 |
| Габаритные размеры ИВ, мм, не более | 200х195х60 |
| Масса ИВ, кг, не более | 0,85 |
| Примечание: Q, Qmin, Qmax - соответственно измеряемый, минимальный и максимальный объем- | |
| ный расход; Atmin; At - соответственно минимальная и измеряемая разность температур; | |
| t - измеряемое значение температуры. | |
Знак утверждения типа наносят на этикетку с техническими характеристиками, расположенную на задней стенке тепловычислителя, и на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - комплектность
| Наименование | Кол-во |
| 1 Теплосчетчик многоканальный ЭЛТЕКО ТС555 | 1 шт. |
| 2 Теплосчетчики многоканальные ЭЛТЕКО ТС555. Руководство по эксплуатации РЭ 4218-009-40055471-2013 | 1 экз. |
| 3 Теплосчетчики многоканальные ЭЛТЕКО ТС555. Паспорт ПС 4218-009-40055471-2013 | 1 экз. |
осуществляется в соответствии с разделом 7 документа РЭ 4218-009-40055471-2013, «Теплосчетчики многоканальные ЭЛТЕКО ТС555. Руководство по эксплуатации», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 08.02.2013 г.
Основные средства поверки:
- генератор импульсов Г5-82, период повторения импульсов от 1 до 9,9-10 мкс, длительность импульсов от 0,1 до 5-106 мкс, амплитуда импульсов от 0,006 до 60 В, погрешность установки: периода Т: ± 0,003-Т; длительность импульсов т: ± (0,03-т+0,04) мкс; амплитуда U: ± (0,1-U+0,1) В;
- калибратор тока программируемый П321, пределы абсолютной погрешности ± (0,05-1к +1) мкА;
- мера электрического сопротивления постоянного тока многозначная (ММЭС) Р3026-2, диапазон 0,001 до 111111,11 Ом;
- другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав теплосчетчика.
Метод измерений описан в документе РЭ 4218-009-40055471-2013 «Теплосчетчики многоканальные ЭЛТЕКО ТС555. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
1 ГОСТ Р 51649-2000 «Теплосчётчики для водяных систем теплоснабжения. Общие технические условия».
2 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
3 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
4 ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
5 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
6 ТУ 4218-009-40055471-2012 «Теплосчётчики многоканальные ТС555. Технические условия».
осуществление торговых и товарообменных операций.
