Проекторы измерительные P, PMP, ST, 41862-15

Назначение

Проекторы измерительные Р, РМР, ST (далее -проекторы), предназначены для бесконтактных или контактных двухмерных измерений линейных размеров.

Описание

Принцип действия проекторов заключается в создании оптической проекции контура контролируемой детали на экран проектора и (или) на цифровую ПЗС матрицу и измерении размеров изображения.

В зависимости от модели и комплектации проекторы позволяют реализовать следующие методы измерения:

-    метод сравнения изображения контура контролируемой детали с шаблоном помещенном на экране проектора и выполненного в том же масштабе что и масштаб проекции;

-    метод оптического визирного измерения координат точек проекции контура контролируемой детали путем перемещения измерительного стола до совмещения изображения контура контролируемой детали с перекрестьем проекционного экрана или монитора компьютера и последующим определением координат точек контура;

-    метод бесконтактного оптического сканирования контура, с помощью цифровой ПЗС-камеры;

-    метод контактного измерения координат точек контролируемой детали путем перемещения измерительного стола до соприкосновения измерительного наконечника контактного датчика с поверхностью контролируемой детали и последующим определением координат точек контура.

Проекторы состоят из следующих основных узлов: основания с оптической проекционной системой, стола измерительного с оптоэлектронными преобразователями перемещений и персонального компьютера с программным обеспечением. В зависимости от модели и комплектации проекторов проекционная система может быть горизонтального или вертикального типа, в проекционную систему может быть дополнительно встроена цифровая ПЗС матрица для вывода изображения на экран ПК, перемещение стола может осуществляться вручную или при помощи персонального компьютера, проекторы могут иметь в комплекте триггерный или сканирующий контактный датчик устанавливаемый на консоли рядом с объективом.

Проекторы выпускаются следующих моделей:

-    Модель Р (модификации: 360Н/ 300/ 600)

Базовая комплектация: объектив 10-х, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.

Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, накладной оптический датчик кромки;

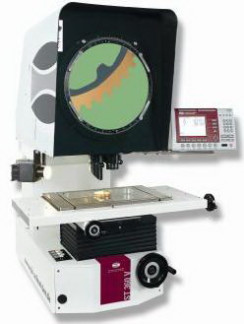

Рис 1. Фотография внешнего вида модель Р

п

- Модель ST (модификации :360/ 360V)

Базовая комплектация: объектив 10-х, встроенный оптический датчик кромки, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.

Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, ЧПУ управление перемещением измерительного стола, ПК, программное обеспечение SAPHIR;

Рис 2. Фотография внешнего вида модель SТ 360V

- Модель РМР (модификация: 600)

Базовая комплектация: объектив 10-х, встроенный оптический датчик кромки, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.

Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, ЧПУ управление перемещением измерительного стола, ПК, программное обеспечение SAPHIR;

Рис 2. Фотография внешнего вида модель РМР 600

- Модель ST ( модификации: 600/ 600V/750/750V/1000/1000V)

Базовая комплектация: объектив 10-х, встроенный оптический датчик кромки, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.

Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, ЧПУ управление перемещением измерительного стола, ПК, программное обеспечение SAPHIR, стол с приводом вращения ЧПУ управление, глобусный стол ЧПУ управление, центра с приводом вращения ЧПУ управление, триггерный контактный датчик, сканирующий контактный датчик;

Рис 3. Фотография внешнего вида модель S^000V

Программное обеспечение

Программное обеспечение М3 предназначено для:

-    выбора метода измерения;

-    проведения допускового контроля и анализа результатов измерения

-    отображения результатов измерения на мониторе ПК в графическом и табличном виде, формировать и распечатывать протоколы измерений

Программное обеспечение SAPHIR предназначено для :

_ выбора метода измерения

-    управления приводами перемещения в режиме ЧПУ;

-    проведения допускового контроля и анализа результатов измерения ;

-    отображения результатов измерения на мониторе ПК в графическом и табличном виде, формировать и распечатывать протоколы измерений

-    сравнивать результаты измерения с CAD моделью объекта измерения;

-    проведения измерений в декартовых или полярных системах координат;

-    контролировать температурный режим в зоне измерения

Идентификационные данные программного обеспечения

Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.

Таблица 2

* для проекторов с контактным датчиком

Условия эксплуатации:

Знак утверждения типа

наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.

Комплектность

Поверка

осуществляется по МП ТИнТ 169-2014 «Проекторы измерительные Р, РМР, ST. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех» 27.10. 2014 г.

Основные средства поверки:

1.    Мера длины штриховая П-Б-200, 2-го разряда по ГОСТ Р 8.763-2011;

2.    Меры длины концевые плоскопараллельные, 3 разряда по ГОСТ Р 8.763-2011;

3.    Кольцо измерительное, 3 разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Методы выполнения измерений проекторами измерительными Р, РМР, ST приведены в «Программное обеспечение SAPHIR. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к проекторам измерительным Р, РМР, ST

1.    Техническая документация Dr. Heinrich Schneider Messtechnik GmbH (Г ермания)

2.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм»

Dr. Heinrich Schneider Messtechnik GmbH, Г ермания Germany, 55545, Bad Kreuznach, Rotlay-Muhle Tel.:+49 671 291 02 Fax :+49 671 291 200 www.dr-schneider.de
