| Номер в госреестре | 42453-18 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ |
| Изготовитель | ЧАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Г игрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и определения относительной влажности окружающего воздуха в помещениях при помощи психрометрической таблицы.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «влажного» термометров. Принцип действия термометров гигрометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится стеклянный резервуар (наполнитель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.
Шкальные пластины изготовлены из полистирола и вмонтированы в пластмассовый корпус. В качестве термометрической жидкости используется толуол. Термометрическая жидкость окрашена в красный цвет.
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.

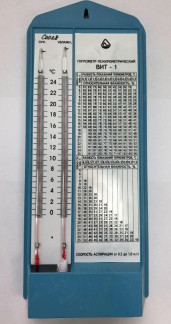

Фотографии общего вида гигрометров с обозначением места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид гигрометров психрометрических ВИТ с обозначением места
нанесения знака поверки
Пломбирование гигрометров не предусмотрено.
отсутствует.
Метрологические и технические характеристики гигрометров приведены в таблицах 1 и 2.
Таблица 1
|
Исполнение |
Диапазон измерений относительной влажности, % |
Температурный диапазон измерений относительный влажности, °С |
Диапазон измерений температуры, «сухой» термометр, °С |
Диапазон измерений температуры, «влажный» термометр, °С |
|
ВИТ-1 |
от 20 до 90 |
от +5 до +25 |
от 0 до +25 |
от 0 до +25 |
|
ВИТ-2 |
от 54 до 90 от 40 до 90 от 20 до 90 |
от +20 до +23 включ. св. +23 до +26 включ. св. +26 до +40 |
от +15 до +40 |
от +15 до +40 |
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, °С |
0,2 |
|
Пределы допускаемой абсолютной погрешности термометров гигрометра, °С |
±0,2 |
|
Пределы допускаемой абсолютной погрешности гигрометра при скорости аспирации от 0,5 до 1 м/с (при температуре «сухого» термометра), % |
±7 (от +5 до +10 °С включ.) ±6 (св. +10 до +30 °С включ.) ±5 (св. +30 до +40 °С включ.) |
|
Г абаритные размеры, мм, не более |
325x120x50 |
|
Масса, г, не более |
350 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
8 |
наносится на гигрометр и на титульный лист паспортов и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Г игрометр в сборе |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
Мб.2.844.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
Мб.2.844.000 РЭ |
1 экз. |
|
Методика поверки |
МП 207-008-2018 |
1 экз. (допускается поставка на партию, отправляемую в один адрес) |
|
Фитиль |
- |
1 шт. |
|
Индивидуальная упаковка |
- |
1 шт. |
осуществляется по документу МП 207-008-2018 «Гигрометры психрометрические ВИТ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 30.01.2019 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
Анемометр электронный ЭА-70 модели ЭА-70(1) (Регистрационный № 38822-08); Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус гигрометра и (или) в паспорт, и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 3 Украины 14307481.001-92 Гигрометр психрометрический типа ВИТ. Технические условия
