Счетчики электрической энергии трехфазные электронные МИР С-03, 42459-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии трехфазные электронные МИР С-03 Назначение средства измерений

Счетчики электрической энергии трехфазные электронные МИР С-03 (далее - счетчики) предназначены для измерения активной и реактивной (в соответствии с кодом счетчиков) электрической энергии прямого и обратного (в соответствии с кодом счетчиков) направлений, активной и реактивной мощности, частоты, среднеквадратических значений напряжения и силы тока (в соответствии с кодом счетчиков) в трехфазных трехпроводных и четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии, а также для определения качества электрической энергии (в соответствии с кодом счетчиков) в соответствии с ГОСТ 13109-97 по следующим показателям качества электрической энергии (далее по тексту - энергия):

-    установившееся отклонение напряжения (при коэффициенте искажения синусоидальности кривой напряжения не более 5 %);

-    отклонение частоты.

Описание

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимое flash-устройство, хранящее информацию о данных, и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, встроенный источник питания, жидкокристаллический индикатор для просмотра информации, клавиатуру из трех кнопок, вход телесигнализации, интерфейс RS485, оптический порт, вход резервного питания и датчик вскрытия/закрытия крышки зажимов.

Счетчик обеспечивает учет и возможность считывания по интерфейсам активной энергии прямого и обратного направлений (либо суммарной по модулю активной энергии, рассчитываемой как сумма модулей активной энергии прямого и обратного направлений) и реактивной энергии прямого и обратного направлений (либо суммарной по модулю реактивной энергии, рассчитываемой как сумма модулей реактивной энергии прямого и обратного направлений) по каждому тарифу и суммарной по всем тарифам.

Пример записи счетчика электрической энергии трехфазного электронного класса точности 0,2S при измерении активной энергии, 0,5 - при измерении реактивной энергии, номинальным напряжением 57,7/100 В, с измерением активной и реактивной энергии в двух направлениях, с измерением параметров сети с нормированной погрешностью, с интерфейсом RS-485, каналом связи GSM, сетью Zigbee, с одним входом ТС, с возможностью резервного питания от источника переменного тока промышленной частоты напряжением от 120 до 276 В или от источника постоянного тока напряжением от 120 до 276 В:

Счетчик электрической энергии трехфазный электронный МИР C-03.02T-EBN-RGZ-

Счетчики в зависимости от модификации имеют следующее обозначение:

МИР С-03.ХХХ -ХХХХХХХ-ХХХ XXX X

1Т - один вход ТС

2ТС - четыре входа ТС и два выхода ТУ 1

Тип интерфейса

R - интерфейс RS-485

RR - два интерфейса RS-485

RC - интерфейсы RS-485 и CAN

RE - интерфейс RS-485 и сеть Ethernet

RG - интерфейс RS-485 и канал связи GSM

RZ - интерфейс RS-485 и сеть Zigbee

RRZ - два интерфейса RS-485 и сеть Zigbee

RCZ - интерфейсы RS-485, CAN и сеть Zigbee

REZ - интерфейс RS-485, сеть Ethernet и сеть Zigbee

RGZ - интерфейс RS-485, канал связи GSM и сеть Zigbee

Функции

Е (А) - измерение активной и реактивной энергии в многотарифном режиме (измерение активной энергии в многотарифном режиме)

Q - контроль параметров качества электроэнергии Т - формирование событий о состоянии и изменениях в электрической сети L - учет потерь

В - измерение энергии в двух направлениях

М - увеличенный объем срезов мощности

N - измерение параметров сети с нормированной погрешностью

Номинальное напряжение

Т - номинальное фазное/линейное напряжение 3x57,7/100 В D - номинальное фазное/линейное напряжение 3x(120-230)/(208-400) В

Класс точности при измерении активной/реактивной энергии

02 - класс точности 0,2S/0,5

05 - класс точности 0,5S/1,0

Программное обеспечение

Идентификационные данные программного обеспечения счетчиков приведены в таблице 2.

Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.

Программное обеспечение «Программа КОНФИГУРАТОР СЧЕТЧИКОВ МИР» М07.00190-02 (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы счетчиков по интерфейсам: RS-485, оптопорт, Zigbee, GSM, Ethernet, CAN.

Встроенное программное обеспечение счетчиков может быть проверено только на заводе-изготовителе с использованием специальных программно-технических устройств.

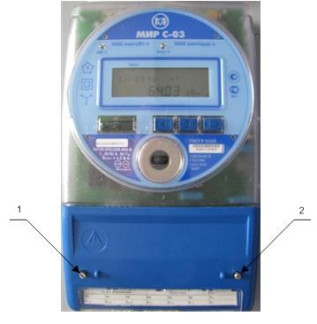

Позиция 1 и 2 - место установки пломбы эксплуатирующих предприятий.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Позиция 1 - место установки пломбы предприятия-изготовителя.

Рисунок 2 - Внешний вид и схема пломбирования прибора на предприятии-изготовителе

«МИР С-03»

Технические характеристики

Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 4.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Прямое направление передачи энергии соответствует углам сдвига фаз между током и напряжением:

-    в диапазонах от 0 до 90° и от 270 до 360° для активной энергии;

-    в диапазонах от 0 до 90° и от 90 до 180° для реактивной энергии.

Обратное направление передачи энергии соответствует углам сдвига фаз между током и напряжением:

-    в диапазонах от 90 до 180° и от 180 до 270° для активной энергии;

-    в диапазонах от 180 до 270° и от 270 до 360° для реактивной энергии.

Таблица 4

Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии и мощности (усреднение на интервале 4 с) прямого и обратного направлений в нормальных условиях при симметричной трехфазной нагрузке не должны превышать значений, указанных в таблице 5.

Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии и мощности (усреднение на интервале 4 с) прямого и обратного направлений в нормальных условиях при симметричной трехфазной нагрузке не должны превышать значений, указанных в таблице 6.

Таблица 6

Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии в нормальных условиях при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, не должны превышать значений, указанных в таблице 7.

Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, не должны превышать значений, указанных в таблице 8.

Таблица 8

Дополнительная относительная погрешность измерения активной энергии прямого и обратного направлений, вызванная изменением напряжения в пределах:

-    от 0,8UHOM. до 1,15UH0M, при симметричной нагрузке не должна превышать пределов, указанных в таблице 9;

-    от 0 В до 0,8UHOM., при симметричной нагрузке должна находится в пределах от плюс 10 до минус 100 %.

Таблица 9

Дополнительная относительная погрешность измерения реактивной энергии прямого и обратного направлений, вызванная изменением напряжения в пределах:

-    от 0,8ином.до 1,15Uhom, при симметричной нагрузке не должна превышать пределов, указанных в таблице 10;

-    от 0 В до 0,8Цном., при симметричной нагрузке должна находится в пределах от плюс 10 до минус 100 %.

Дополнительная относительная погрешность измерения тока в каждой фазе сети diu, %, вызванная изменением напряжения, не должна превышать пределов допускаемой основной относительной погрешности измерения среднеквадратического значения тока.

1.2.1 Дополнительная относительная погрешность измерения активной энергии прямого и обратного направлений при отклонении частоты сети в пределах ± 5 % от/ном. не должна превышать пределов, указанных в таблице 11.

Таблица 11

Дополнительная относительная погрешность измерения реактивной энергии прямого и обратного направлений при отклонении частоты сети в пределах ± 5 % от /ном. не должна превышать пределов, указанных в таблице 12.

Таблица 12

Дополнительная относительная погрешность измерения активной энергии прямого и обратного направлений при токах и напряжениях, имеющих последовательность фаз, обратную указанной на схеме включения (этикетка на крышке зажимов), не должна превышать пределов, указанных в таблице 13.

Дополнительная относительная погрешность измерения активной энергии прямого и обратного направлений, вызванная несимметрией напряжения (прерывание одной или двух фаз), не должна превышать пределов, указанных в таблице 14.

Таблица 14

Дополнительная относительная погрешность измерения активной энергии прямого и обратного направлений, вызванная влиянием гармоник в цепях тока и напряжения, не должна превышать пределов, указанных в таблице 15.

Таблица 15

Дополнительная абсолютная погрешность измерения частоты, вызванная влиянием гармоник в цепях тока и напряжения, не должна превышать ± 0,06 Гц.

Дополнительная относительная погрешность измерения реактивной энергии прямого и обратного направлений, вызванная магнитной индукцией внешнего происхождения 0,5 мТл, созданной током частоты, одинаковой с частотой подаваемого на счетчики напряжения, при наиболее неблагоприятных фазе тока и направлении вектора магнитной индукции, не должна превышать пределов, указанных в таблице 16.

Таблица 16

Активная и полная мощность, потребляемая счетчиками при нормальной температуре и номинальной частоте сети, для каждой цепи напряжения при номинальном напряжении и для каждой цепи тока при номинальном токе, не должны превышать значений, указанных в таблице 17.

Активная и полная мощность, потребляемая счетчиками от резервного источника питания не должна превышать значений, указанных в таблице 17.

Таблица 17

Изменение погрешности счетчиков при измерении активной и реактивной энергии, вызванное возвращением к нормальному включению после замыкания на землю одной из трех фаз, не должно превышать значений, указанных в таблице 18.

Таблица 18

Средний температурный коэффициент счетчиков в температурных поддиапазонах от минус 40 до плюс 55 °С при измерении активной энергии прямого и обратного направлений не должен превышать пределов, указанных в таблице 19.

Средний температурный коэффициент счетчиков в температурных поддиапазонах от минус 40 до плюс 55 °С при измерении реактивной энергии прямого и обратного направлений не должен превышать пределов, указанных в таблице 20.

Таблица 20

Дополнительная погрешность измерения фазных напряжений yUt, %, вызванная изменением температуры окружающего воздуха при отклонении от нормального значения температуры tH, °С, до любого значения t, °С, в пределах рабочих температур не должна превышать значения, вычисленного по формуле

gut = 0,05 • gu • (t -1н),    (1)

где 0,05 - коэффициент, выраженный в 1/°С;

уи - допускаемая основная приведенная погрешность измерения напряжения переменного тока.

Дополнительная погрешность измерения фазных токов S/t, %, вызванная изменением температуры окружающего воздуха при отклонении от нормального значения температуры ttt до любого значения t в пределах рабочих температур, не должна превышать значения, вычисленного по формуле

dIt = 0,05 d/ • (t -1н),    (2)

где 0,05 - коэффициент, выраженный в 1/°С;

SI - допускаемая основная относительная погрешность измерения силы переменного тока.

Нормальные условия применения:

-    нормальное значение температуры окружающего воздуха плюс 20 °С. Допускаемые отклонения от нормального значения ± 10 °С;

-    нормальная область значений относительной влажности воздуха от 30 до 80 %;

-    нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

-    нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения от нормального значения ± 0,5 Гц.

-    нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ± 4,4 В.

-    коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.

Рабочие условия применения:

-    температура окружающего воздуха от минус 40 до плюс 55 °С;

-    относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °С;

Средняя наработка на отказ не менее 290000 ч.

Средний срок службы не менее 30 лет.

Габаритные размеры (высота х ширина х глубина) не более:

-    (285 х 168 х 63) мм для монтажа в щит;

Масса не более 1,5 кг.

Сопротивление изоляции между корпусом и электрическими цепями приборов:

-    не менее 20 МОм в нормальных условиях применения;

-    не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приборов приведён в таблице 21.

Таблица 21

Поверка

осуществляется в соответствии с документом «Счетчики электрической энергии трехфазные электронные МИР С-03». Методика поверки. М08.112.00.000 МП», утверждённая ГЦИ СИ ФГУП «ВНИИМС» июле 2012 г.

Основные средства поверки и их основные метрологические характеристики приведены в таблице 22.

Таблица 7

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации М08.112.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным электронным МИР С-03:

1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3.    ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть

11. Счетчики электрической энергии»

4.    ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 2I. Статические счетчики активной энергии классов точности 1 и 2»

5.    ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5 S»

6.    ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

7. ТУ 4228-003-51648151-2009 «Счетчики электрической энергии трехфазные электронные МИР С-03». Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
