| Номер в госреестре | 42485-15 |
| Наименование СИ | Машины измерительные двухкоординатные оптические сканирующие |
| Обозначение типа СИ | VideoCad |
| Изготовитель | "Dr.Heinrich Schneider Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные двухкоординатные оптические сканирующие VideoCad (далее - приборы) предназначены для бесконтактных измерений геометрических параметров объектов плоской, призматической формы и тел вращения.
Принцип действия приборов заключается в создании оптической проекции контура контролируемой детали на цифровую ПЗС матрицу с последующей обработкой результатов сканирования на компьютере.
Приборы состоят из следующих основных узлов: корпус, в котором установлена сканирующая система с цифровой видеокамерой, а также осветитель для работы в диаскопическом освещении. В корпусе также установлен стол для размещения измеряемой детали. Изображение измеряемой детали со сканирующей системы поступает в компьютер для обработки и вывода на дисплей.
Приборы позволяют реализовывать два метода измерений
- метод сравнения изображения контура контролируемой детали с её математической моделью;
- метод оптического визирного измерения координат точек проекции контура контролируемой детали путем совмещения с перекрестием монитора компьютера изображения контура контролируемой детали и последующим определением координат точек контура.
Приборы выпускаются в следующих модификациях:

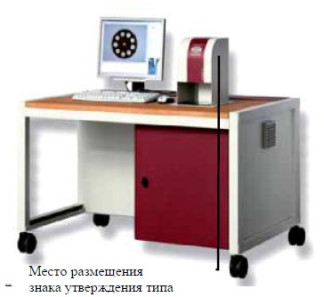

- VideoCAD S1, VideoCAD S2, VideoCAD S3 - представляют собой стационарное рабочее место с интегрированным в стол прибором (рисунок 1).
- VideoCAD 1, VideoCAD 2, VideoCAD 3 - представляют собой стационарный прибор (рисунок 2).
Рисунок 2. Общий вид приборов модификаций VideoCAD 1, VideoCAD 2, VideoCAD 3
- V-CAD rapid представляют собой приборы, оснащенные объективом с измененяемым коэффициентом увеличения (рисунок 3).
Место размещения знака утверждения типа
Программное обеспечение предназначено:
- для управления всеми функциями работы приборов;
- для обработки результатов измерений в процессе работы.
Программное обеспечение позволяет:
- автоматически распознавать контролируемую деталь, в библиотеке измерительных программ выбирать программу измерения, соответствующую контролируемой детали, автоматически сканировать контур детали и определять размеры отдельных элементов детали;
- выбирать метод измерения;
- реализовывать принцип однократного и многократного измерения;
- оценивать качество измерения;
- отображать результаты измерения на мониторе ПК в графическом и табличном
виде;
- проводить альтернативный контроль, сравнивая результаты измерений с допустимыми отклонениями;
- проводить анализ результатов измерения методом аналитического расчета и методом графического построения;
- сравнивать результаты измерения с CAD моделью объекта измерения;
- проводить измерения в декартовых или полярных системах координат;
- формировать и распечатывать протоколы измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SAPHIR |
| Идентификационное наименование ПО | SAPHIR / U SOFT Solid |
| Номер версии ПО | 5.7.1643.0 и выше |
| Цифровой идентификатор ПО | C4FBEEA80AB23762CA789D35FC574D25 |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Модификация | V-CAD | VideoCAD | VideoCAD | VideoCAD |
| rapid | S1 | S2 | S3 | |
| Диапазон измерений в направлении, | ||||
| мм: | ||||
| - оси (Х) | 5 6 0 | 4 2 0 | 8 4 0 | 4 6 0 |
| - оси (У) | 5 5 0 | 0.18 | 6 3 0 | 8 4 0 |
| Пределы допускаемой абсолютной погрешности измерений, мкм | ±(3,5+L/50) | ±(2,0+L/50) | ||
| Габаритные размеры, мм: - Ширина | 354 | 750 | ||
| - Длина | 444 | 1250 | ||
| - Высота | 700 | 1450 | ||
| Масса системы, кг | 30 | 80 | ||
| Напряжение питающей сети, В | 220. | .240 | ||
| Таблица 2 (окончание) | |||
| Модификация | VideoCAD 1 | VideoCAD 2 | VideoCAD 3 |
| Диапазон измерений в направлении, мм: | |||
| - оси (Х) | 0 8 о | 0.144 | 0.225 |
| - оси (У) | 0.60 | 8 0 0 | 8 6 0 |
| Пределы допускаемой абсолютной погрешности измерений, мкм | ±(4,0+L/50) | ±(6,0+L/50) | ±(10,0+L/50) |
| Габаритные размеры, мм: - Ширина | 290 | 650 | 650 |
| - Длина | 720 | 680 | 680 |
| - Высота | 550 | 1800 | 1800 |
| Масса системы, кг | 50 | 150 | 150 |
| Напряжение питающей сети, В | 220.240 | ||
L - измеряемая длина в мм.
Условия эксплуатации:
- температура, °С 20 ±1
- скорость изменения температуры, °С/ч, не более 0,3
- относительная влажность, % 58 ± 20
- атмосферное давление, кПа 101,3±3
Наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.
| Наименование | Кол-во, шт. |
| Машина измерительная двухкоординатная оптическая сканирующая VideoCad | 1 |
| Программное обеспечение SAPHIR на русском языке | 1 |
| Компьютер персональный | 1 |
| Руководство по эксплуатации | 1 |
| МП РТ 2220-2015 «Машины измерительные двухкоординатные оптические сканирующие VideoCad. Методика поверки». | 1 |
осуществляется в соответствии с документом МП РТ 2220-2015 «Машины измерительные двухкоординатные оптические сканирующие VideoCad. Методика поверки», утвержденным Руководителем ГЦИ СИ ФБУ «Ростест-Москва» «02» февраля 2015 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные, 4 разряд по ГОСТ Р 8.763-2011.
Методы выполнения измерений на машинах измерительных двухкоординатных оптических сканирующих VideoCad приведены в документе «Машины измерительные двухкоординатные оптические сканирующие VideoCad. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам измерительным двухкоординатным оптическим сканирующим VideoCad
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
2. Техническая документация фирмы «Dr. Heinrich Schneider Messtechnik GmbH», Г ермания.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Фирма «Dr. Heinrich Schneider Messtechnik GmbH», Г ер-мания
