Государственный реестр средств измерений

Комплексы программно-технические КЭР АТ, 42506-15

42506-15
Комплексы программно-технические «КЭР АТ» (далее комплекс) предназначены для измерений электрического напряжения постоянного тока, силы постоянного электрического тока, электрического сопротивления, а также преобразования этих сигналов в единицы физических величин.
Карточка СИ
Номер в госреестре 42506-15
Наименование СИ Комплексы программно-технические
Обозначение типа СИ "КЭР АТ"
Изготовитель Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»), г. Казань
Год регистрации 2015
Срок свидетельства 06.11.2029
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы программно-технические «КЭР АТ» (далее комплекс) предназначены для измерений электрического напряжения постоянного тока, силы постоянного электрического тока, электрического сопротивления, а также преобразования этих сигналов в единицы физических величин.

Описание

Принцип действия комплекса основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на рабочих станциях операторов. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.

Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса.

Комплекс, конструктивно, представляет собой многоуровневую иерархическую систему распределённого типа, состоящую в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов. Нижний уровень выполнен в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных логических контроллеров (ПЛК) и модулей ввода-вывода. Верхний уровень представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP.

Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса предусмотрены на шкафах, в которых располагаются измерительные компоненты и элементы удаленной связи с объектом (УСО), которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием ключей для шкафов.

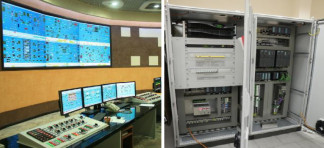

Фотография общего вида комплекса программно-технического «КЭР АТ» приведена на фото 1.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Metrology.v3.exe

Номер версии (идентификационный номер) ПО

3.0

Цифровой идентификатор ПО

7113B854

Другие идентификационные данные (если имеются)

-

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Metrol ogyModel s.dll

Номер версии (идентификационный номер) ПО

3.0

Цифровой идентификатор ПО

7EF477E9

Другие идентификационные данные (если имеются)

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).

Технические характеристики

Основные метрологические и технические характеристики комплексов программнотехнических «КЭР АТ» приведены в таблице 2.

Таблица 2.

Диапазон измерения напряжения, В

-10.....+10

Пределы допускаемой основной приведенной погрешности канала измерения напряжения постоянного тока, %

± 0,1

Пределы допускаемой дополнительной приведенной погрешности канала измерения напряжения постоянного тока, %/10 °С

± 0,05

Диапазон измерения силы постоянного тока, мА

0 +20 -50.....+50

Пределы допускаемой основной приведенной погрешности канала измерения силы постоянного тока, %

± 0,1

Пределы допускаемой дополнительной приведенной погрешности канала измерения силы постоянного тока, %/10 °С

± 0,05

Диапазон измерения электрического сопротивления, кОм

0 - 5

Пределы допускаемой основной приведенной погрешности канала измерения электрического сопротивления, %

± 0,2

Пределы допускаемой дополнительной приведенной погрешности канала измерения электрического сопротивления, %/10 °С

± 0,1

Диапазон измерения температур с помощью внешних термопар, °С

-150 ... +1300

Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар, °С

± 0,8

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопар, °С /10 °С

± 0,4

Диапазон измерения температур с помощью внешних термопреобразователей сопротивления, °С

-200 ... +600

Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений,

± 0,5

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, °С /10 °С

± 0,25

Диапазон измерения количества импульсов

0.65535

Пределы допускаемой абсолютной погрешности измерения количества импульсов

± 1

Диапазон измерений частоты, Гц

1 ... 100000

Пределы допускаемой основной приведенной погрешности измерений частоты, %

± 0,003

Пределы допускаемой дополнительной приведенной погрешности измерений частоты, %

± 0,001

Диапазон воспроизведения напряжения постоянного тока, В

0 ... +10 0 ... -10

Пределы допускаемой приведенной погрешности воспроизведения силы напряжения постоянного тока, %

± 0,2

Диапазон воспроизведения силы постоянного тока, мА

0.20

Пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, %

± 0,2

Номинальное напряжение питания главных цепей, В

3х380

Номинальное напряжение питания вспомогательных цепей, В

220

Номинальная частота, Гц

50

Г абаритные размеры составных частей, мм, не более

1500х1500х2500

Масса, кг, не более

800

Средний срок службы, лет, не менее

15

Условия эксплуатации:

диапазон рабочих температур, °С

- для устройств верхнего уровня

от 10 до 35

- для устройств нижнего уровня

от - 40 до 60

относительная влажность воздуха при температуре 25 °С, %

от 5 до 95

атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится типографским способом в левый верхний угол титульного листа документов:

-    «Комплексы программно-технические «КЭР АТ». Руководство по эксплуатации. 4252-01157249073 РЭ»;

-    «Комплексы программно-технические «КЭР АТ». Паспорт. 4252-011-57249073 ПС.

Комплектность

В комплект поставки входят технические средства, программные средства и документация в соответствии с таблицей 3.

Таблица 3.

Условное

обозначение

элементов комплекса

Наименование

Кол-во

Примечание

КЭР АТ-ШУ

Шкаф управления и контроля

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-ШР

Шкаф расширения

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-ШС

Шкаф управления силовой

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-ШЛ

Шкаф управления локальный

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-ШК

Шкаф коммуникационного оборудования

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-ШПР

Шкаф промежуточных реле

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-ШП

Шкаф питания

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-АРМ-С

Автоматизированное рабочее место сервер приложения

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-АРМ-И

Автоматизированное рабочее место инженера

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-АРМ-О

Автоматизированное рабочее место оператора

1 шт.

1.    Количество по заказу

2.Комплектность    согласно проектно-конструкторской документации

КЭР АТ-АРМ-М

Автоматизированное рабочее место метролога

1 шт.

Комплектность согласно

проектно-конструкторской

документации

КЭР АТ - ПО

Программное обеспечение комплекса программнотехнического «КЭР АТ»

1 компл.

Комплекс программнотехнический «КЭР АТ»

4252-011-57249073

РЭ

Руководство по эксплуатации

1 экз.

Комплекс программнотехнический «КЭР АТ»

4252-011-57249073

ПС

Паспорт

1 экз.

Комплекс программнотехнический «КЭР АТ»

4252-011-57249073

МП

Методика поверки

1 экз.

Поверка

осуществляется по документу 4252-011-57249073 МП «ГСИ. Комплекс программнотехнический «КЭР АТ». Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» в октябре 2014 г.

Основные рекомендуемые средства поверки и их метрологические характеристики:

-    установка для проверки электрической безопасности GPI-735А, пг ± 1 % (0,1-5) кВ, пг ± 5 % (1-500) МОм, пг ± 10 % (501-2000) МОм, пг ± 20 % (2001-9900) МОм;

-    магазин электрического сопротивления Р4834, пг ±0,02 %;

-    калибратор многофункциональный МС 1200, пг ±0,015 %;

-    частотомер электронно-счетный Ч3-85/5, пг ±1х10-7 %;

-    генератор сигналов специальной формы GFG-3015, пг ± (0,02 + 5 ед.счета),;

-    калибратор процессов многофункциональный Fluke 726, пг ± 0,01 %.

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации «Комплекс программно-технический «КЭР АТ» 4252-011-57249073 РЭ».

Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «КЭР АТ»

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 -16 до 30 А.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования.

ТУ 4252-011-57249073-2008 «Комплексы программно-технические «КЭР АТ»».

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленного Законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
