Анализаторы параметров радиотехнических трактов и сигналов портативные S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E, 42517-20

Назначение

Анализаторы параметров радиотехнических трактов и сигналов портативные S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E (далее - анализаторы) предназначены для измерения коэффициентов отражения, параметров спектра, мощности в высокочастотных коаксиальных трактах.

Описание

Принцип действия в режиме измерителя коэффициентов отражения основан на генерировании сигнала с фиксированной частотой или с разверткой в заданном интервале частот, подаче сигнала на исследуемое устройство, и измерении параметров отраженного сигнала. Представление измерительной информации возможно в виде модуля (в логарифмических единицах или КСВН) и фазы коэффициентов отражения, а также в виде диаграммы Смита. В режиме анализатора спектра осуществляется последовательное супергетеродинное преобразование входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или по внешнему эталонному сигналу. В режиме измерения мощности производится детектирование сигнала в выбранной полосе обзора. Результаты измерений и режимы работы отображаются на жидкокристаллическом цветном дисплее типа “touch screen”. Питание анализаторов осуществляется от внутренней аккумуляторной батареи, от сети переменного тока через сетевой адаптер, или от автомобильной сети 12 В от автомобильного прикуривателя.

Анализаторы выпускаются в базовом исполнении и с набором опций, поставляемых по заказу. Основные измерительные функции анализаторов представлены в таблице 1, перечень опций приведен в таблице 2.

Таблица 1 - Основные измерительные функции

Таблица 2 - Перечень опций

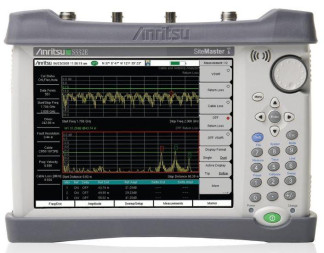

Анализаторы выполнены в ударопрочном пластмассовом корпусе. Общий вид передней панели с обозначением места пломбирования от несанкционированного доступа (стикер внизу панели под резиновой накладкой) показан на рисунке 1. Общий вид верхней панели с обозначением места нанесения знака утверждения типа и знака поверки показан на рисунке 2.

Программное обеспечение

Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 4 и 5.

ИЗМЕРИТЕЛЬ КОЭФФИТЦИНТОВ ОТРАЖЕНИЯ

Диапазон частот, МГц

S331E, S332E

от 2 до 4000

от 2 до 6000

S361E, S362E, MT8213E

Разрешение по частоте, кГц

1; 100

±2,5 10"

Пределы допускаемой относительной погрешности установки частоты генератора при температуре 25 оС_

1)

Номинальный уровень выходной мощности генератора, дБм

0

-40

-30

137; 275; 551; 1102; 2204

от 1 до 65

0,01

от -60 до 0

0,01

высокии уровень

низкий уровень на частотах до 1500 МГц включ.

низкий уровень на частотах св. 1500 МГц

Количество точек отсчета траектории (по выбору)

Диапазон измерения КСВН

Разрешение измерения КСВН

Диапазон измерения модуля коэффициента отражения, дБ

Разрешение измерения модуля коэффициента отражения, дБ

Диапазон измерения фазы коэффициента отражения,

О

±180

Разрешение измерения фазы коэффициента отражения,

о

0,01

42

Направленность измерительного моста, дБ, не менее

Пределы допускаемой относительной погрешности измерения КСВН, %

при КСВН = 1,4 на частотах до 4000 МГц включ.

±4

при КСВН = 1,4 на частотах св. 4000 МГц

±6

при КСВН = 2,0 на частотах до 4000 МГц включ.

±7

при КСВН = 2,0 на частотах св. 4000 МГц

±10

Типовые справочные значения пределов абсолютной погрешности измерения модуля ДГ и фазы ДФ коэффициента отражения в зависимости от модуля коэффициента отражения Г

10

ДГ,

дБ

-га Г, дБ

АФ, 10 град

-эо Г, дБ

1) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на верхнюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 6.

Таблица 6 - Комплектность анализаторов

Поверка

осуществляется по документу MT8213E/МП"2020 «ГСИ. Анализаторы параметров радиотехнических трактов и сигналов портативные S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E. Методика поверки», утвержденному АО «АКТИ-Мастер» 04.02.2020 г. Основные средства поверки:

-    стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06;

-    частотомер универсальный Tektronix FCA3003, регистрационный номер 51532-12 (не требуется для MS2712E/MS2713E);

-    нагрузки с КСВН 1,4 и 2,0 из набора мер КСВН и полного сопротивления 1-го разряда ЭК9-140, регистрационный номер 36021-07 (не требуются для MS2712E/MS2713E);

-    нагрузки с КСВН 1,4 и 2,0 из набора мер полного и волнового сопротивления 1-го разряда ЭК9-145, регистрационный номер 8935-82 (не требуются для S331E/ S332E/MS2712E/MS2713E);

-    генератор сигналов MG3710A с опцией 036, регистрационный номер 55303-13 (не требуется для S331E/S361E);

-    ваттметр проходящей мощности СВЧ NRP-Z98, регистрационный номер 43643-10 (не требуется для S331E/S361E).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится верхнюю панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к анализаторам параметров радиотехнических трактов и сигналов портативным S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E

ГСИ. Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)

ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
